В современном производстве изделий из листового металла выбор правильной оснастки для листогибочного пресса так же важен, как и выбор подходящего гибочного станка. Среди всех вариантов нижней оснастки, V dies и У умирает Это два наиболее часто используемых решения при гибке на листогибочных прессах.
Хотя оба инструмента предназначены для гибки листового металла, их конструкция, области применения, характеристики гибки и возможности формовки существенно различаются.
Многие производители часто сталкиваются с одним и тем же вопросом:
Эту деталь следует сгибать V-образным или U-образным штампом?
В некоторых ситуациях стандартная V-образная матрица может заменить U-образную матрицу и снизить затраты на оснастку. Однако в других случаях использование V-образной матрицы вместо U-образной может привести к помехам, деформации, низкой точности углов или даже к разрушению при изгибе.
В этой статье объясняются различия между U-образные и V-образные матрицы для листогибочного пресса, включая:
Если вы занимаетесь гибкой листового металла, подбором оснастки для листогибочных прессов с ЧПУ или производством коробчатых изделий, это руководство поможет вам выбрать правильное решение по оснастке.

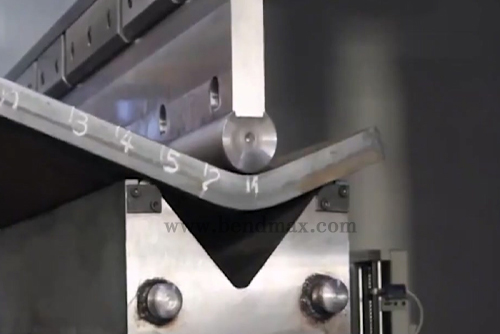

A V die Это наиболее широко используемая нижняя матрица при гибке на листогибочном прессе.
Рабочая канавка имеет V-образную форму и в основном используется для стандартной гибки на воздухе и нижней гибки.
Благодаря своей универсальности и низкой себестоимости производства, V-образная матрица стала стандартным инструментом для большинства цехов по обработке листового металла.
Он Одно V-образная матрица Имеет одно V-образное отверстие и обычно используется для стандартных операций гибки листового металла.
Типичные области применения включают:
Основные преимущества:
Одновалентные V-образные матрицы идеально подходят для высокоэффективных операций на листогибочных прессах с ЧПУ.

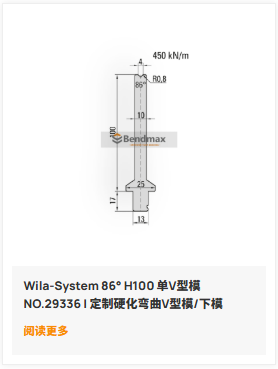

Wila-System 86° H100 Одноточечная V-образная матрица № 29336
Изготовленный на заказ закаленный V-образный штамп для гибки/нижний инструмент

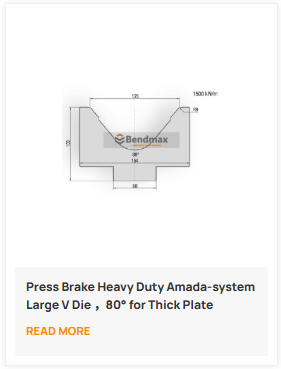

Гидравлический листогибочный пресс повышенной прочности, система Amada, большая V-образная матрица.
80° для гибки толстостенных листов

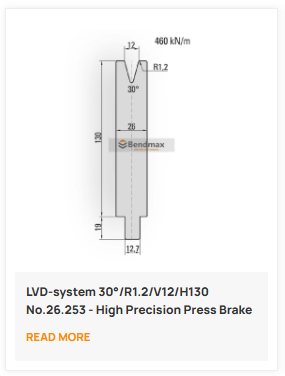

Система LVD 30° R1.2 V12 H130 № 26253
Высокоточная V-образная матрица для листогибочного пресса
A Двойная V-образная матрица Включает два V-образных отверстия разного размера. Такая конструкция позволяет операторам обрабатывать материалы различной толщины без частой смены инструмента.
Преимущества:
Двойные V-образные штампы широко используются на средних и крупных металлообрабатывающих предприятиях.

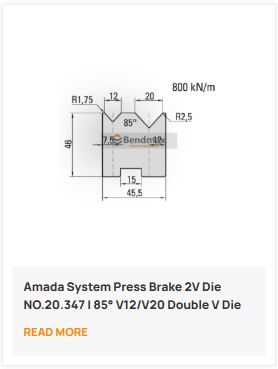

Листогибочный пресс Amada System 2V, штамп № 20.347
Двойная V-образная матрица 85° V12/V20 для высокоточной гибки тонкостенных материалов.

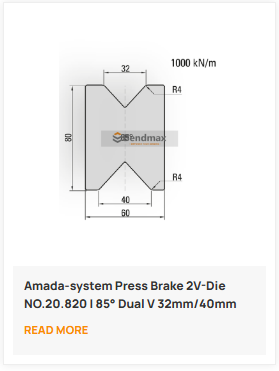

Листогибочный пресс Amada-system 2V-Die NO.20.820
Двойной V-образный профиль 85° 32 мм/40 мм с верхним и нижним V-образными отверстиями
A Многовольтный кристалл объединяет несколько V-образных отверстий в одном корпусе матрицы.
Он особенно подходит для:
Преимущества:

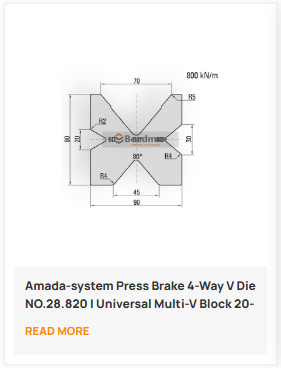

Пресс-гибочный станок Amada-system, 4-позиционная V-образная матрица № 28.820
Универсальный многофункциональный V-образный блок 20-70 мм

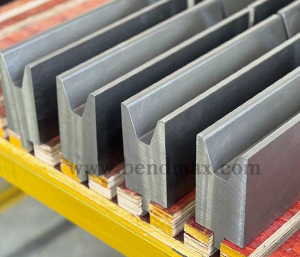

A Радиус V матрицы отличается закругленным рифленым дном вместо острого V-образного.
Обычно его используют для:

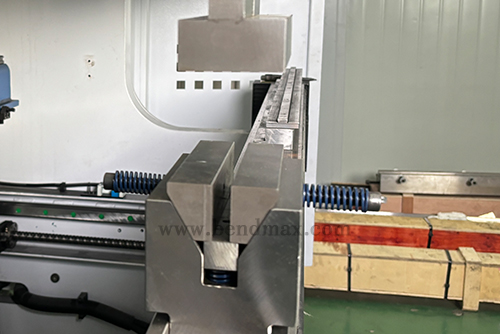

A Ты умрешь Это нижняя матрица с глубоким каналом, разработанная специально для гибки деталей с глубокими фланцами или коробчатыми конструкциями.
По сравнению со стандартными V-образными матрицами, U-образные матрицы обеспечивают значительно большее пространство внутри отверстия матрицы.
Это делает их очень подходящими для сложных операций гибки, где высока вероятность возникновения помех.
Стандартная U-образная матрица в основном используется для:
Функции:
Этот тип U-образной матрицы предназначен для:
Преимущества:
К немаркирующим U-образным штампам обычно относятся:
Эти штампы широко используются для:
Специальные U-образные штампы изготавливаются для обработки заготовок с нестандартными конструкциями.
Они распространены в таких отраслях, как:

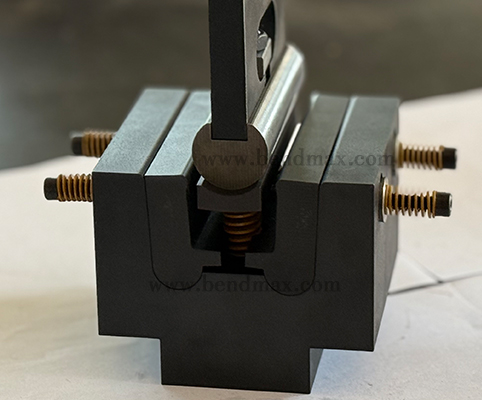

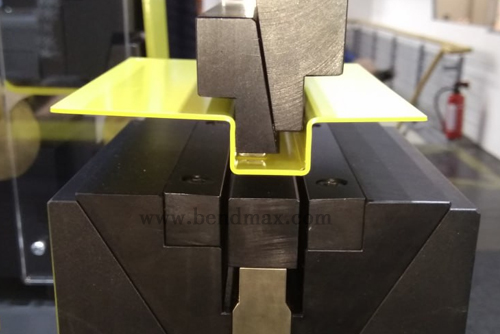

Стандартная U-образная матрица
Глубокопрофильная штамповка для листогибочного пресса, предназначенная для гибки коробок, изготовления глубоких фланцев и формовки листового металла без помех.

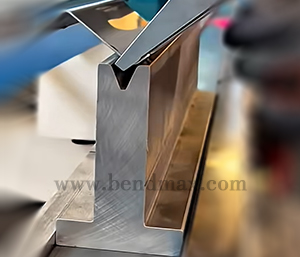

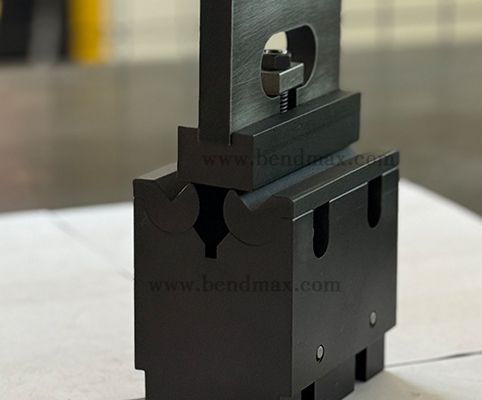

Стандартный канальный штамп
Стандартная нижняя матрица канального типа, подходящая для U-образной гибки, формовки корпусов и многоступенчатых операций гибки.

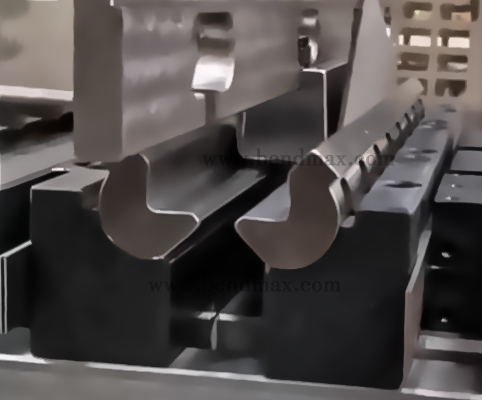

Канальные штампы без следов
Не оставляющие следов штампы для гибки листового металла с защитным покрытием поверхности, предназначенные для гибки нержавеющей стали, алюминия и декоративных листов.

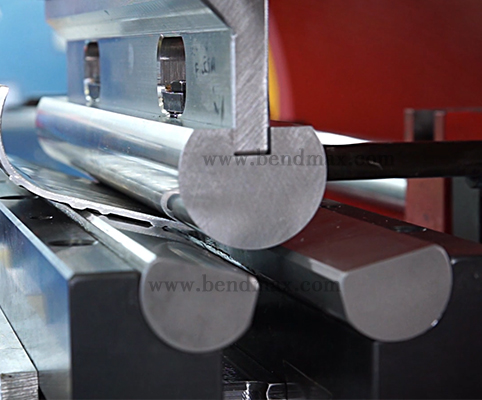

No-Mark U Die
Нижняя U-образная матрица с защитным покрытием из полиуретана или нейлона для предотвращения царапин при выполнении точной гибки.

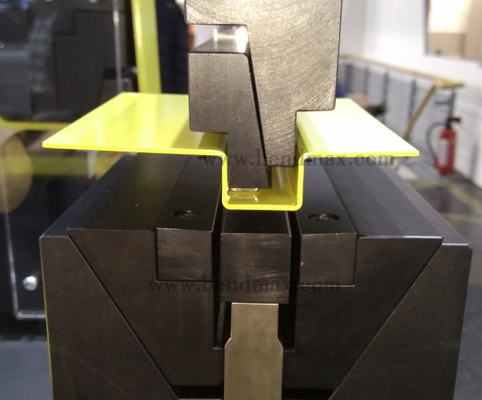

Изготовленные на заказ U-образные штампы
Специально разработанные U-образные штампы, предназначенные для специальных профилей, глубокой гибки коробчатых деталей и сложных задач формовки листового металла.
| Сравнение | V Die | Ты умираешь |
|---|---|---|
| Структура инструмента | Узкая V-образная канавка Стандартизированная структура Подходит для общего сгибания. | Глубокая U-образная полость Больший внутренний зазор Предназначен для глубокого или сложного изгиба. |
| Область применения | Стандартные изгибы на 90° Управление воздухом Высокоскоростное производство Изготовление изделий из листового металла общего назначения | Гибка коробок детали с глубоким фланцем Обратные изгибы Многоступенчатые операции гибки |
| Устойчивость к помехам Это одно из самых существенных различий. | При гибке деталей большой глубины заготовка может столкнуться со следующими элементами: • Плечи дичи • Боковые стенки кристалла • Верхняя пуансонная конструкция | U-образные матрицы обеспечивают дополнительное внутреннее пространство, предотвращающее помехи во время операций глубокой гибки. |
| Преимущества V-образных матриц | Преимущества U-образных штампов |
|---|---|
Повышение эффективности производства V-образные плашки проще устанавливать и заменять, что делает их идеальными для:
| Улучшенный зазор для глубоких изгибов Это самое важное преимущество U-образных штампов. При гибке коробчатых конструкций большой высоты стандартные V-образные штампы часто создают проблемы, связанные с натягом. U-образные матрицы решают эту проблему, обеспечивая более глубокую полость. |
Снижение стоимости оснастки Благодаря более простой конструкции V-образные штампы экономичнее U-образных. Это уменьшает:
| Лучше подходит для изготовления корпусов и шкафов. В число приложений входят:
Для изготовления таких изделий часто требуется множество глубоких изгибов. U-образные матрицы значительно повышают стабильность формования. |
Улучшенная совместимость V-образные матрицы совместимы с большинством стандартных систем оснастки листогибочных прессов. Например:
| Снижен риск повреждения поверхности. Многие U-образные штампы имеют системы защиты, не оставляющие следов. Это необходимо для:
|
Идеально подходит для управления воздухом. В современном листогибочном прессе все чаще используется технология гибки сжатым воздухом. V-образные матрицы являются предпочтительным выбором, поскольку они обеспечивают:
| Подходит для сложных конструкций. U-образные матрицы часто необходимы для:
Обработка таких структур с помощью стандартных V-образных матриц затруднительна или невозможна. |
В некоторых областях применения, связанных с гибкой, V-образная матрица может успешно заменить U-образную.
Это помогает снизить затраты на оснастку и повысить гибкость. Поэтому конечная цель ознакомления с принципами их работы, преимуществами и недостатками заключается в том, чтобы дать нам возможность разумно и эффективно использовать их для удовлетворения наших потребностей.
Однако необходимо учитывать ряд важных условий.
Если фланец неглубокий, вероятность возникновения помех снижается. В этом случае может быть достаточно стандартной V-образной матрицы.
К распространённым примерам относятся:

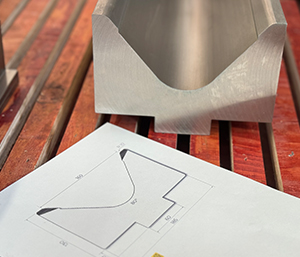

Увеличение размера V-образного отверстия создает больше свободного пространства. Это позволяет сгибать некоторые неглубокие коробчатые конструкции без использования U-образной матрицы.
Однако, более крупные V-образные отверстия также приводят к следующим результатам:

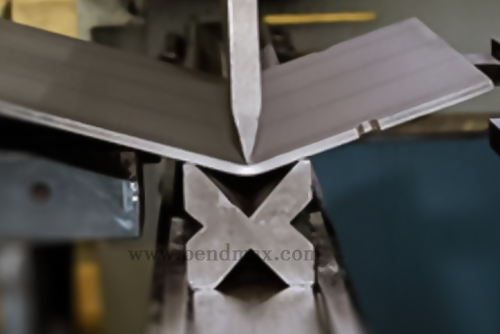

Гибка в воздухе уменьшает контакт между заготовкой и матрицей. Это помогает избежать помех при выполнении некоторых сложных операций гибки.
В результате многие современные производственные цеха используют:
чтобы уменьшить потребность в специализированных U-образных штампах.

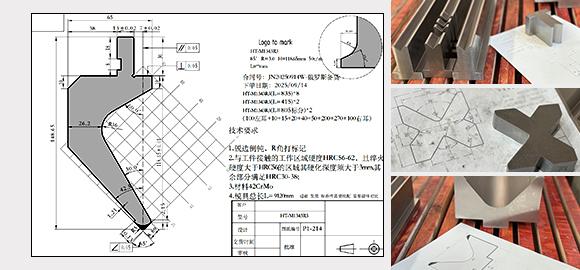

Иногда помехи возникают из-за верхнего пуансона, а не из-за нижней матрицы.
С использованием:
Это позволяет стандартной V-образной матрице выполнять более сложные изгибы.
Хотя замена U-образной матрицы на V-образную может снизить затраты на оснастку, она также сопряжена с рядом рисков.
Если фланец слишком глубокий, заготовка может столкнуться с плечами матрицы. Это может привести к следующим последствиям:
Большие V-образные отверстия увеличивают внутренний радиус изгиба. Это может повлиять на:
Изгиб в воздухе с использованием больших V-образных матриц обычно приводит к большему упругому восстановлению. Может потребоваться дополнительная компенсация угла.
Стандартные V-образные штампы легко оставляют следы на:
В таких ситуациях более безопасны U-образные штампы, не оставляющие следов.

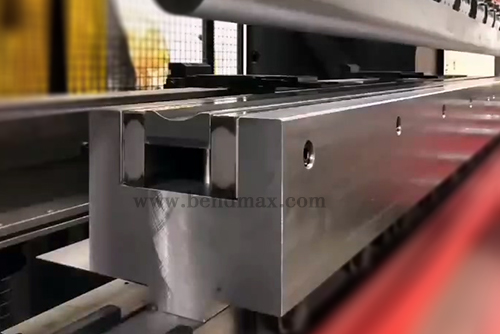

Существует ряд ситуаций, когда U-образный кристалл необходим.
Для изготовления глубоких электрических шкафов и корпусов обычно требуются U-образные штампы, поскольку стандартные V-образные штампы не обеспечивают достаточного зазора.
По мере увеличения количества изгибов структура заготовки становится все более сложной.
U-образные матрицы обеспечивают пространство, необходимое для последующей формовки.
Большие фланцы значительно увеличивают риск возникновения помех.
Особенно для толстых материалов часто необходимы U-образные матрицы.
Для зеркальной нержавеющей стали или окрашенного листового металла U-образные матрицы с защитными вставками обеспечивают гораздо лучшую защиту поверхности.
Приложения, такие как:
Обычно требуются специальные U-образные матрицы.
В современном листогибочном прессе ни U-образные, ни V-образные матрицы не являются универсально лучшими. Вместо этого:
Каждый тип инструмента предназначен для решения различных задач гибки.
V-образные матрицы идеально подходят для:
U-образные матрицы необходимы для:
Сегодня многие производители листового металла стараются по возможности заменять U-образные штампы большими V-образными штампами, чтобы:
Однако для сложных и глубоких операций гибки U-образные штампы остаются незаменимыми.
Наилучшая стратегия использования инструментов обычно представляет собой сбалансированное сочетание следующих факторов:
Это обеспечивает оптимальный баланс между:
