Как рассчитать тоннаж листогибочного пресса для различных инструментов

— Формула расчета оснастки и таблица тоннажа

Тоннаж листогибочного пресса рассчитывается на основе толщины материала, прочности материала, раскрытия матрицы и длины гибки.

Для гибки воздушных поверхностей используется стандартная формула:

T=1.42×σ×t2VT = \frac{1.42 \times \sigma \times t^2}{V}

T = V1,42 × σ × t2

Где:

• T = тоннаж на метр (кН/м)
• σ = предел прочности материала на растяжение (Н/мм²)
• t = толщина материала (мм)
• V = диаметр отверстия матрицы (мм)

Проще говоря:

• Для более толстого материала требуется больший тоннаж.
• Для меньшего V-образного отверстия требуется больший тоннаж.
• Для более прочного материала требуется больший тоннаж.

Эта формула обычно используется при выборе:

• штампы для тяжелых листогибочных прессов
• многовальных V-образных штампов для листогибочных прессов
• штамп для листогибочного пресса с большим V-образным отверстием

Меньшие размеры отверстий матрицы и более толстые материалы значительно увеличивают усилие гибки.

Почему важен тоннаж листогибочного пресса

Правильный расчет тоннажа помогает производителям:

• Предотвращение перегрузки оборудования
• Предотвратите поломку инструментов.
• Повышение точности гибки
• Продлите срок службы инструмента
• Снижение производственных затрат

Неправильный выбор тоннажа может привести к следующим последствиям:

• Треснувшие удары
• Поврежденные штампы
• Отклонение машины
• Неудачные углы изгиба

Формула расчета тоннажа листогибочного пресса: объяснение

1. Толщина материала

Тоннаж увеличивается экспоненциально с толщиной.

Пример:

Потому что в формуле толщина возведена в квадрат.

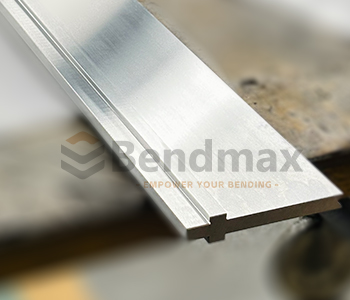

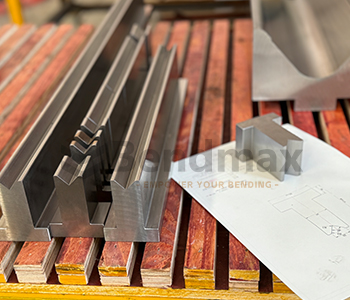

2. Отверстие в кристалле (V-образное отверстие)

V-образное отверстие напрямую влияет на тоннаж.

Большой V-образный штамп для листогибочного пресса снижает усилие гибки и нагрузку на станок.

Это идеально подходит для:

• алюминиевые листы
• тонкий листовой металл
• изгиб большого радиуса

3. Тип материала

Для разных материалов требуется разное количество тонн.

Пример:
Если для производства низкоуглеродистой стали требуется 50 тонн, то для нержавеющей стали может потребоваться 75 тонн.

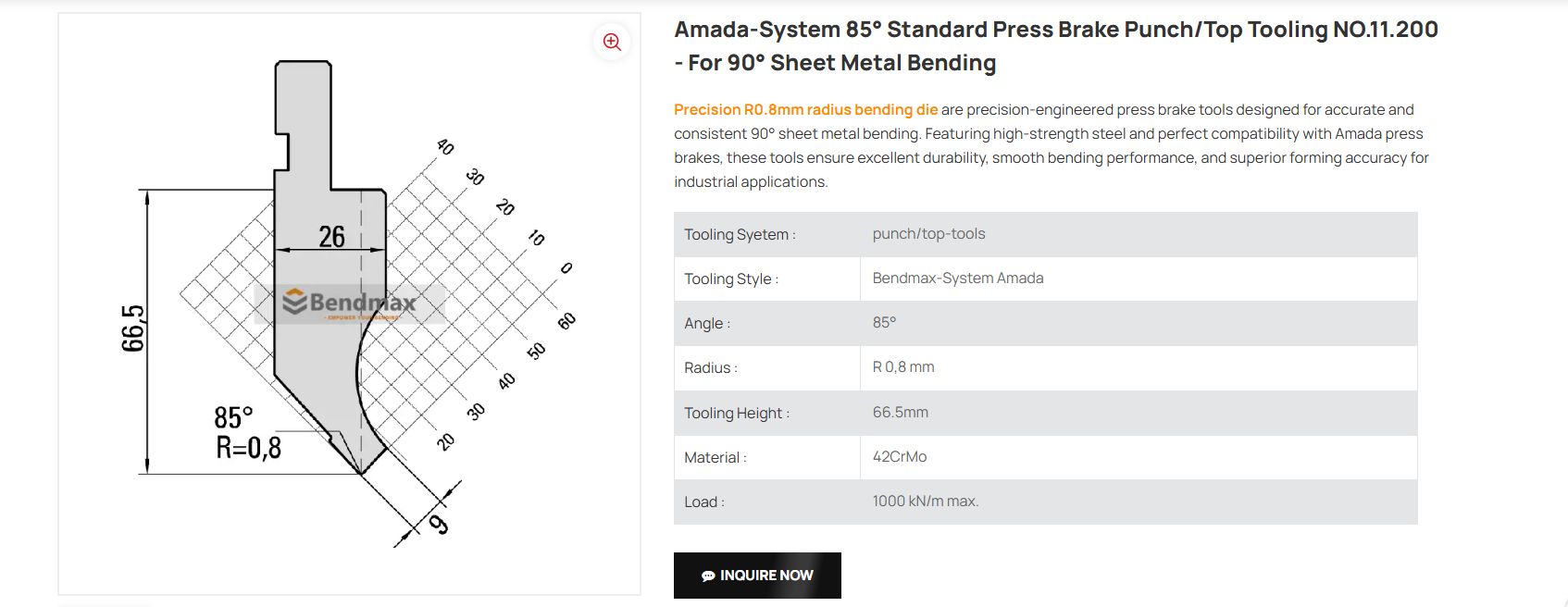

Разница в тоннаже в зависимости от типа инструмента

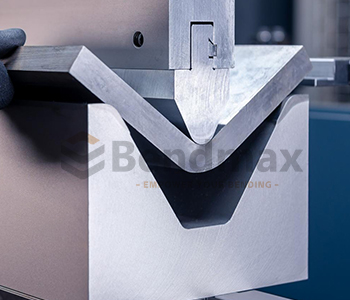

Штампы для листогибочных прессов повышенной прочности

Лучше всего подходит для:

• изгиб толстостенных пластин
• конструкционная сталь
• применение больших тоннажей

В число ключевых слов, естественно, вошли: штампы для тяжелых листогибочных прессов.

Характеристики:

• усиленный кузов
• высокая грузоподъемность
• меньшие варианты V

Преимущества:

• высокая прочность
• подходит для толстых материалов
• улучшенная устойчивость к нагрузкам

Недостаток:

• более высокий спрос на тоннаж

Типичные области применения:

• шасси грузовика
• строительные детали
• промышленные шкафы

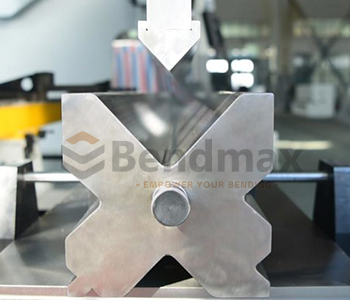

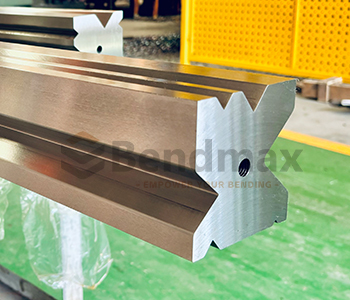

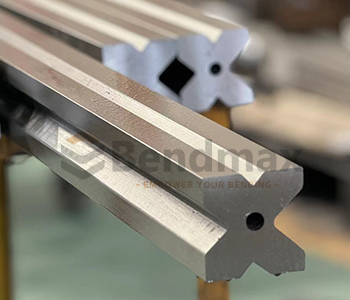

Много V-образные штампы для листогибочных прессов

В число ключевых слов, естественно, вошли: многовалютные V-образные штампы для листогибочных прессов.

Многоточечные V-образные матрицы содержат несколько V-образных отверстий в одном инструменте.

Преимущества:

• одна матрица для нескольких толщин
• сокращение времени настройки
• снижение затрат на складские запасы инструментов

Приложения:

• цеха по изготовлению изделий на заказ
• гибкое производство
• мелкосерийное производство

Пример:
Один многовекторный кристалл может включать в себя:

• 16 мм
• 22 мм
• 35 мм
• V-образные отверстия диаметром 50 мм

Это позволяет операторам быстро оптимизировать тоннаж.

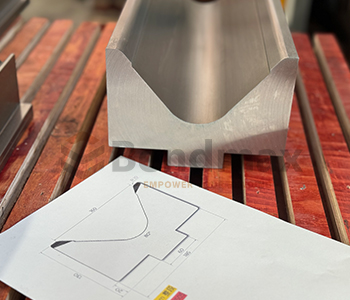

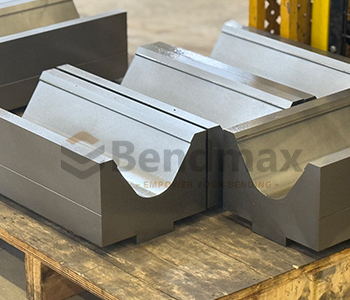

Большая V-образная матрица для листогибочного пресса

В число ключевых слов, естественно, вошли: пресс для гибки металла с большим V-образным отверстием, матрица.

Большие V-образные матрицы идеально подходят для:

• мягкие материалы
• косметические детали
• изгиб без следов

Преимущества:

• меньший тоннаж
• больший радиус изгиба
• снижение износа инструмента

Лучше всего подходит для:

• Панели управления системами отопления, вентиляции и кондиционирования воздуха
• ограждения
• запчасти для бытовой техники

Пример расчета тоннажа листогибочного пресса

Материал: низкоуглеродистая сталь
Толщина: 3 мм
V-образное отверстие: 24 мм

Формула:

T = 1,42 × 450 × 3224T = \frac{1,42 × 450 × 3^2}{24}T = 241,42 × 450 × 32

Результат:

≈ 24 кН/см

Это примерно равно:

240 тонн/метр

(Фактические значения могут различаться в зависимости от геометрии станка и инструмента.)

Рекомендуемые правила выбора штампа

Общее правило:

V-образное отверстие = 6-8-кратная толщина материала

Примеры:

Для толстых материалов выбирайте штампы для листогибочных прессов повышенной прочности.

Для обеспечения гибкости производства выбирайте многовальные V-образные штампы для листогибочных прессов.

Для меньшей грузоподъемности и более плавной гибки выбирайте штампы для листогибочных прессов с большим V-образным отверстием.

Точный расчет тоннажа листогибочного пресса необходим для безопасной и эффективной гибки.

Выбор правильного инструмента имеет значение:

✅ Мощные штампы для листогибочных прессов, рассчитанные на большие нагрузки и толстые листы металла.
✅ Многофункциональные V-образные штампы для листогибочных прессов, обеспечивающие гибкость производства
✅ Большая V-образная матрица для листогибочного пресса, предназначенная для гибки с меньшим усилием и большим радиусом.

Компания BENDMAX поставляет высокоточный инструмент для листогибочных прессов, предназначенный для:

• долговечность
• точность
• совместимость с основными системами листогибочных прессов

Свяжитесь с нами для получения рекомендаций по выбору оснастки и индивидуальных решений по гибке.

Часто задаваемые вопросы: Расчет тоннажа листогибочного пресса

Как рассчитать тоннаж листогибочного пресса?

Используйте эту формулу:

T=1.42×σ×t2VT = \frac{1.42 \times \sigma \times t^2}{V}T = V1,42 × σ × t2

Тоннаж зависит от:

• толщина
• материал
• вскрытие штампа

Приводит ли больший диаметр V-образного отверстия к снижению тоннажа?

Да.
Увеличение V-образного отверстия снижает требуемую силу изгиба, но увеличивает радиус изгиба.

Именно поэтому для гибки с малым усилием используется матрица для листогибочного пресса с большим V-образным отверстием.

Какой инструмент лучше всего подходит для гибки толстых листовых материалов?

Для толстых материалов используйте штампы для листогибочных прессов повышенной прочности, поскольку они обладают следующими преимуществами:

• более высокая грузоподъемность
• более высокая структурная прочность
• уменьшенная деформация

Зачем использовать многовалютные V-образные штампы для листогибочных прессов?

МногоV-образные штампы для листогибочных прессов повышают эффективность, позволяя создавать несколько V-образных отверстий в одном штампе.

Преимущества:

• меньше смен инструментов
• снижение стоимости оснастки
• более высокая гибкость

Компания Bendmax предоставляет справочные данные по тоннажу для каждого продукта, которые можно использовать в качестве ориентира при выборе оснастки. Вы также можете обратиться за профессиональной помощью к нашим инженерам.
