1. Что такое пуансон для листогибочного пресса с изогнутой стойкой?

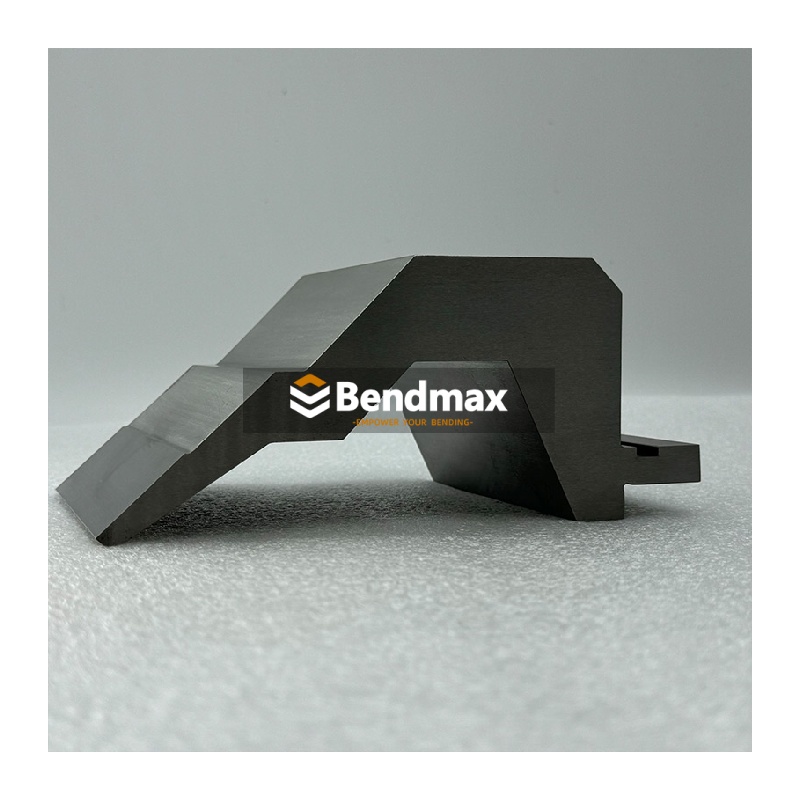

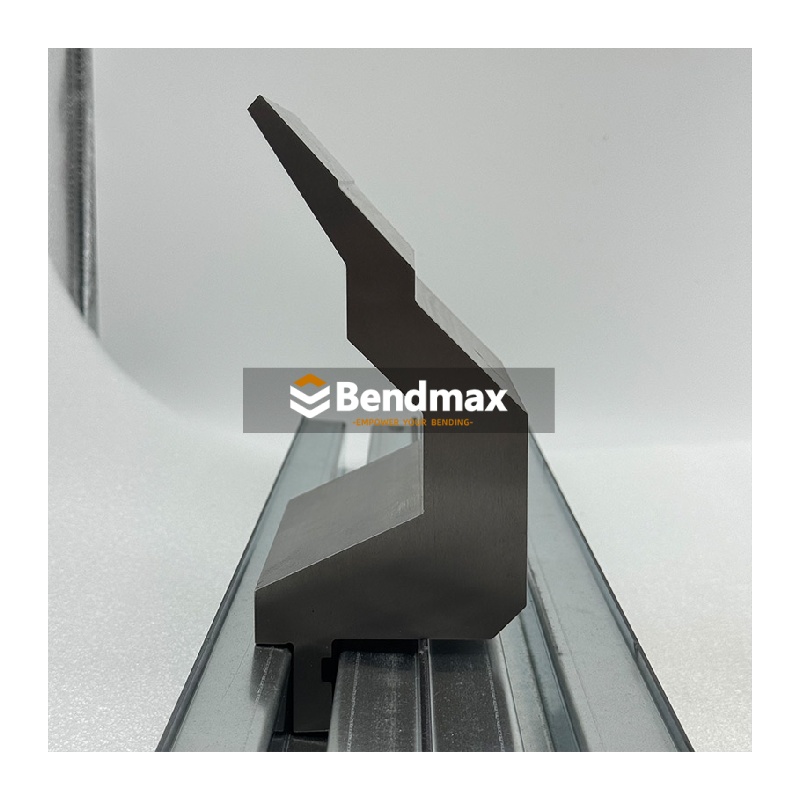

A Пуансон с изогнутой шеей Это специализированный верхний инструмент для листогибочного пресса. Его утопленный, изогнутый или смещенный профиль создает дополнительный зазор за наконечником пуансона.

Эта открытая область позволяет ранее сформированным фланцам и глубоким секциям заготовки перемещаться внутри корпуса пуансона, не сталкиваясь с инструментом.

По сравнению с обычным стандартным пробойником, пробойник с изогнутой шейкой особенно полезен для:

• Глубокая гибка коробок
• Формирование U-образного канала
• Изгиб возвратного фланца
• Производство электрошкафов
• Изготовление корпусов и кожухов
• Глубокие каналы и лотки
• Многоступенчатые операции гибки
• Детали с ограниченным внутренним зазором

Название происходит от характерного профиля инструмента в форме шейки. Геометрия разработана таким образом, чтобы обеспечить пространство там, где прямой пуансон обычно мешает обработке заготовки.

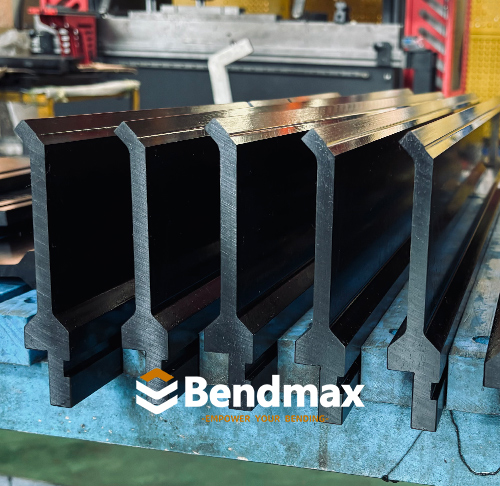

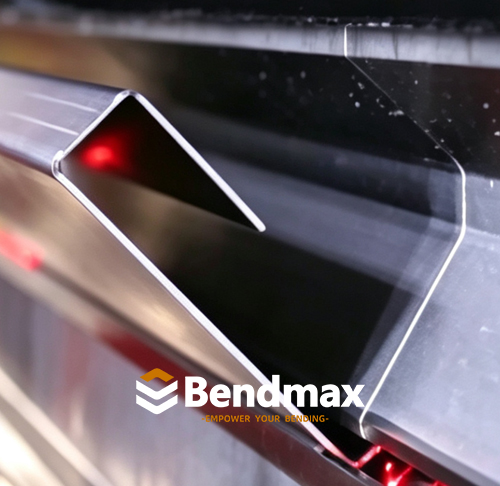

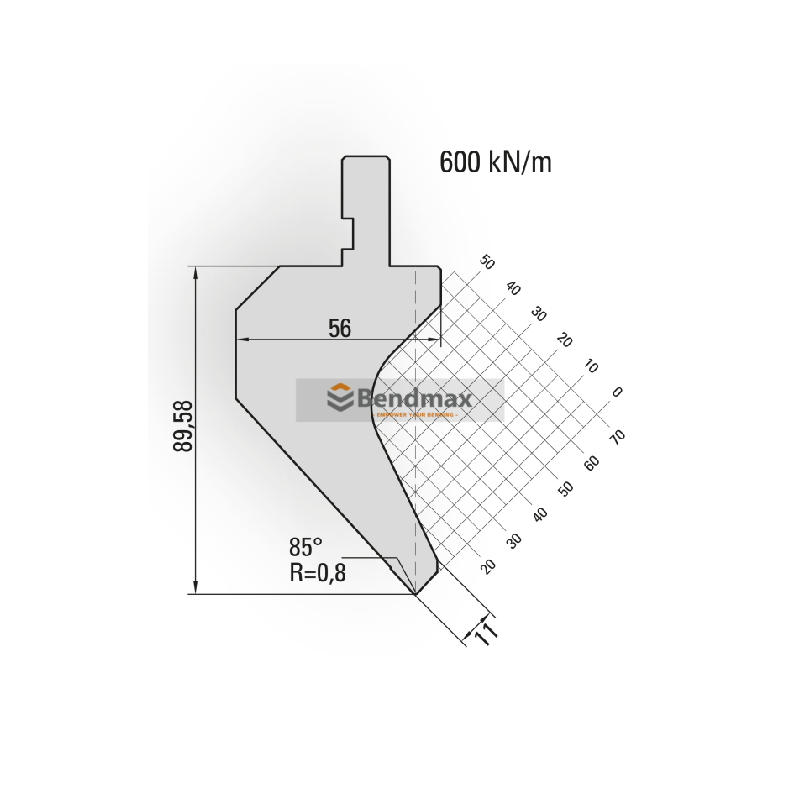

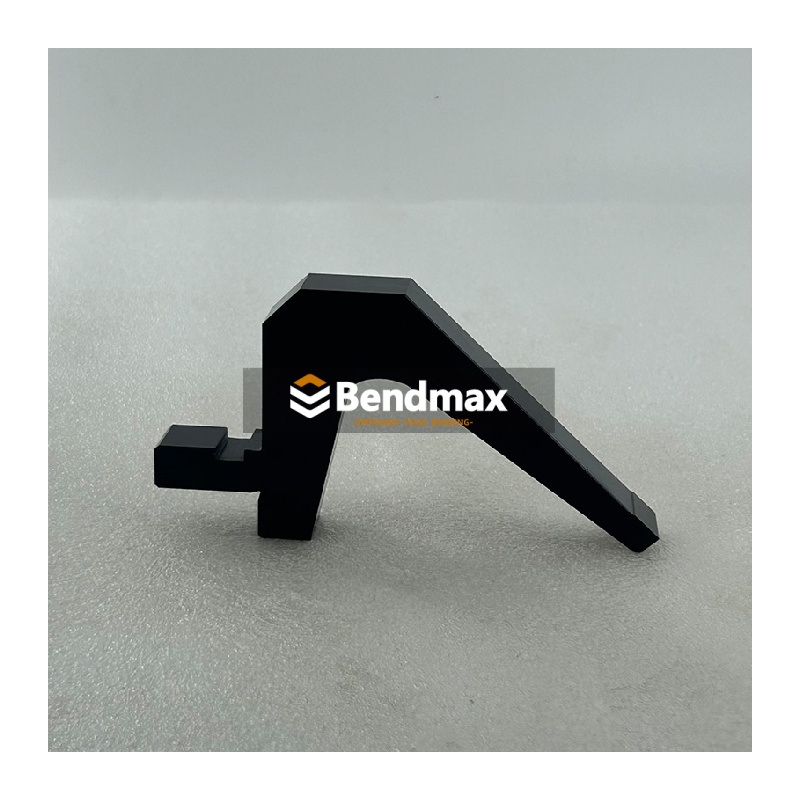

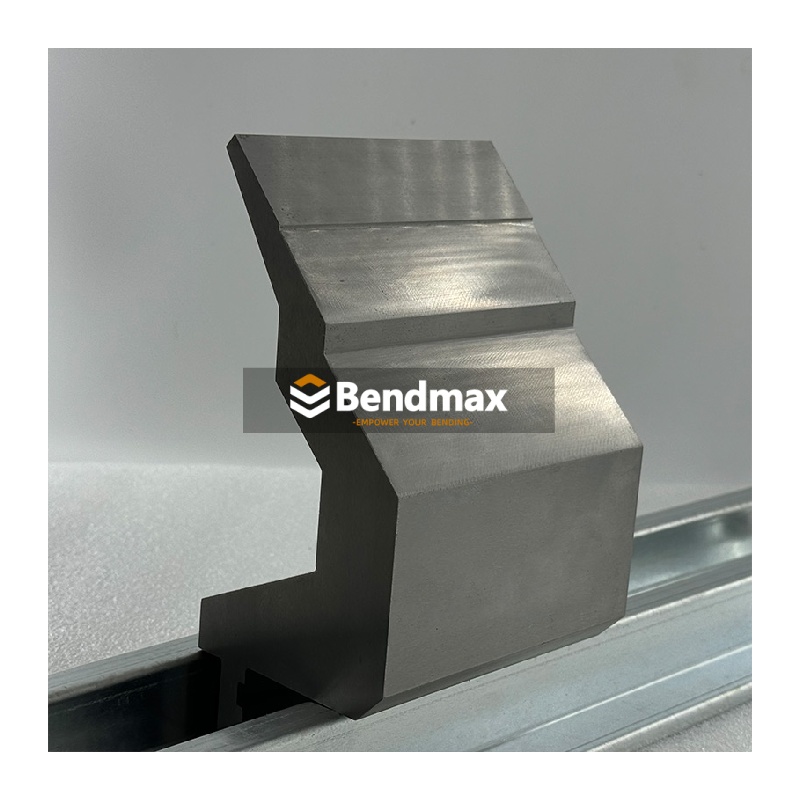

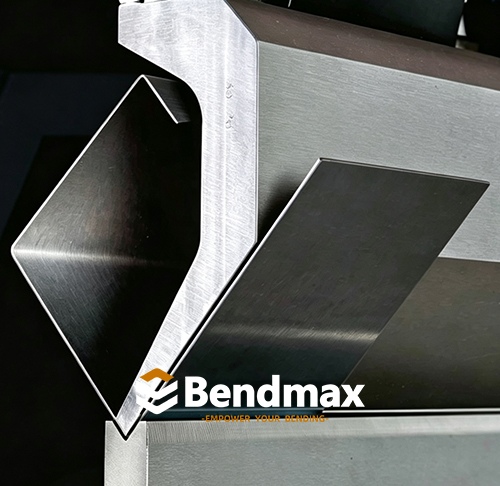

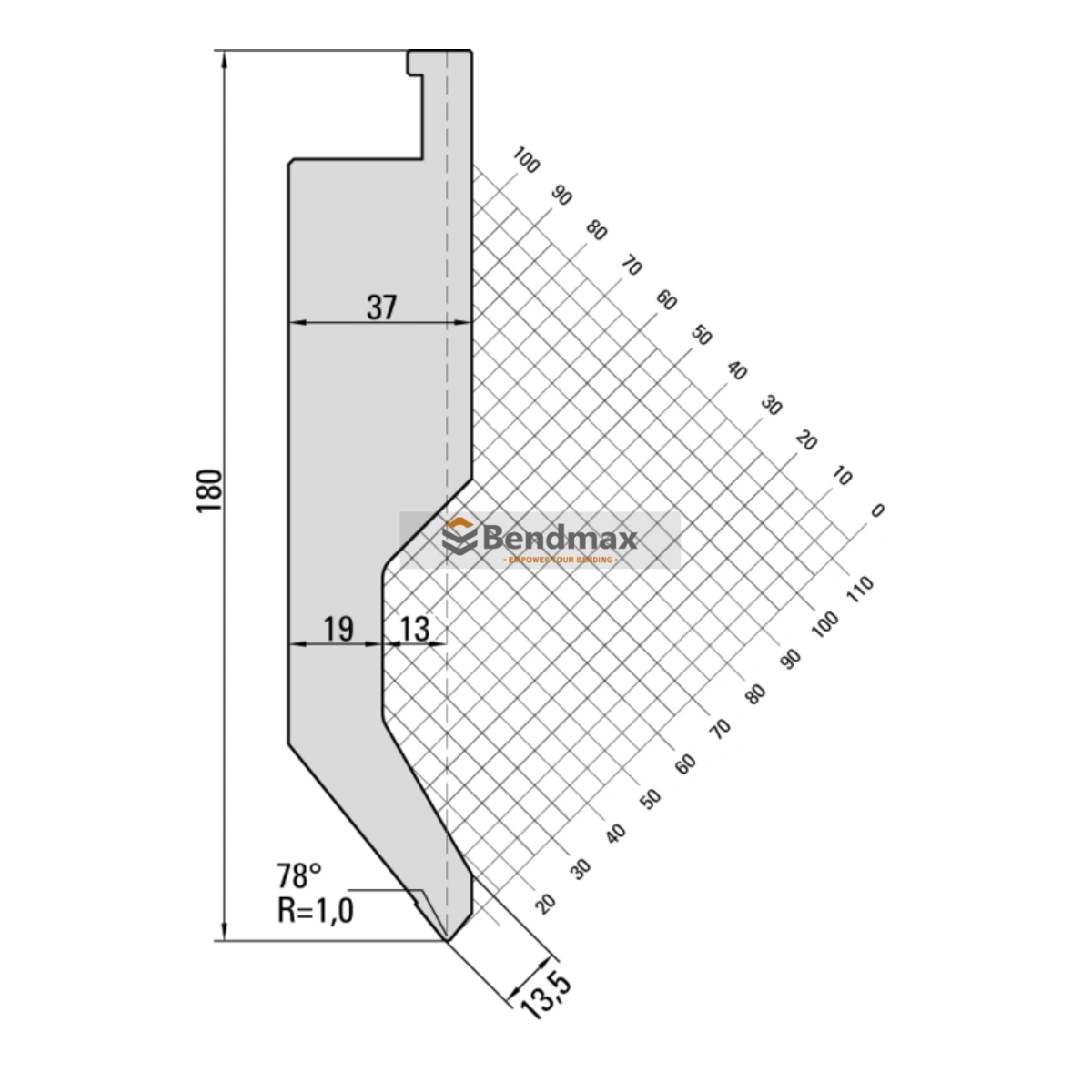

Bednmax - система Amada для листогибочных прессов, гусиная шея/пробойник "лебедь".

Bednmax - система Amada для листогибочных прессов, гусиная шея/пробойник "лебедь".

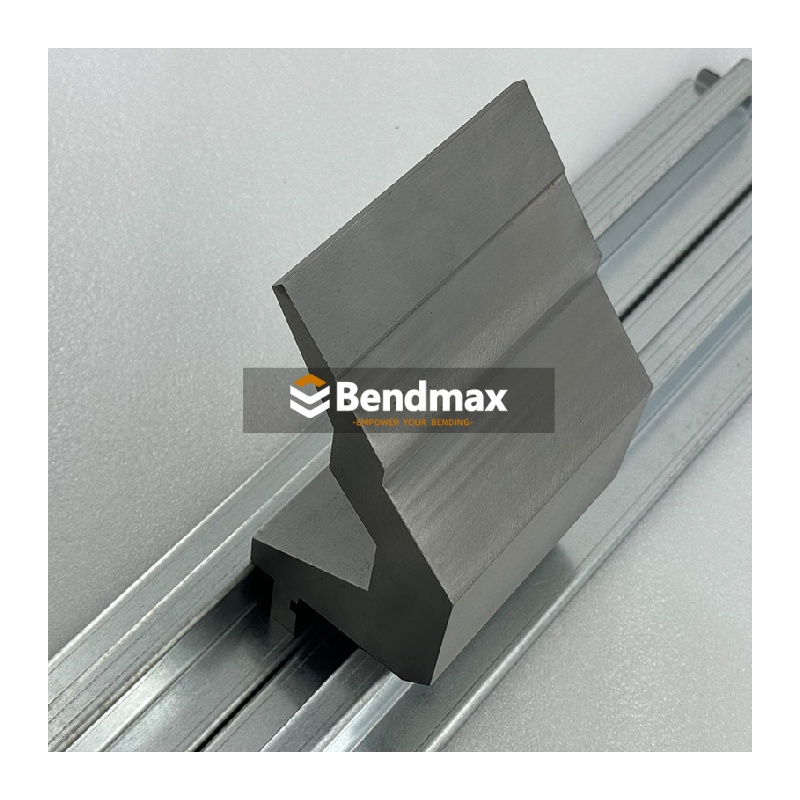

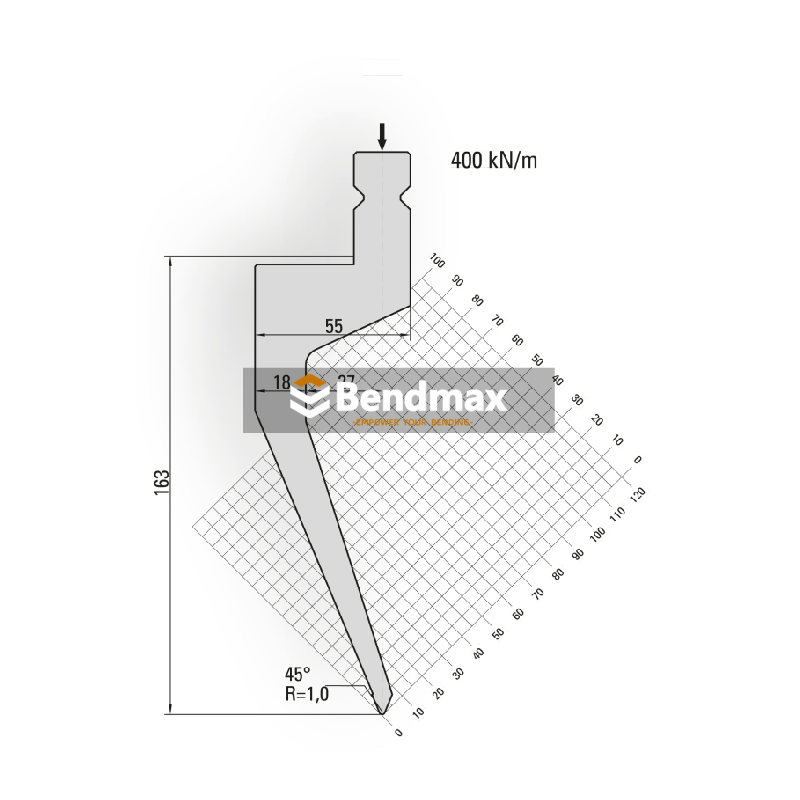

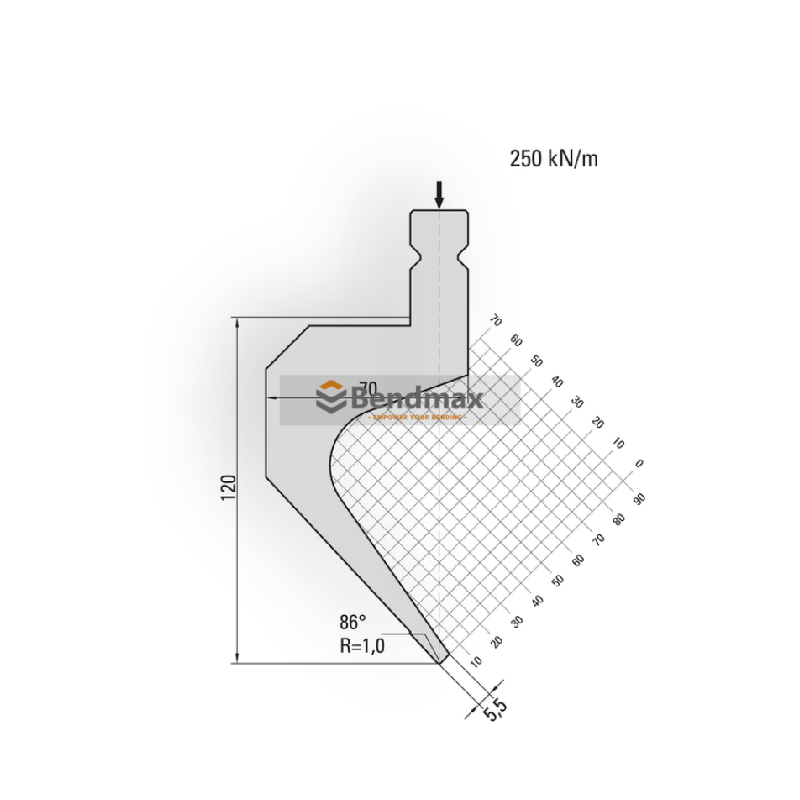

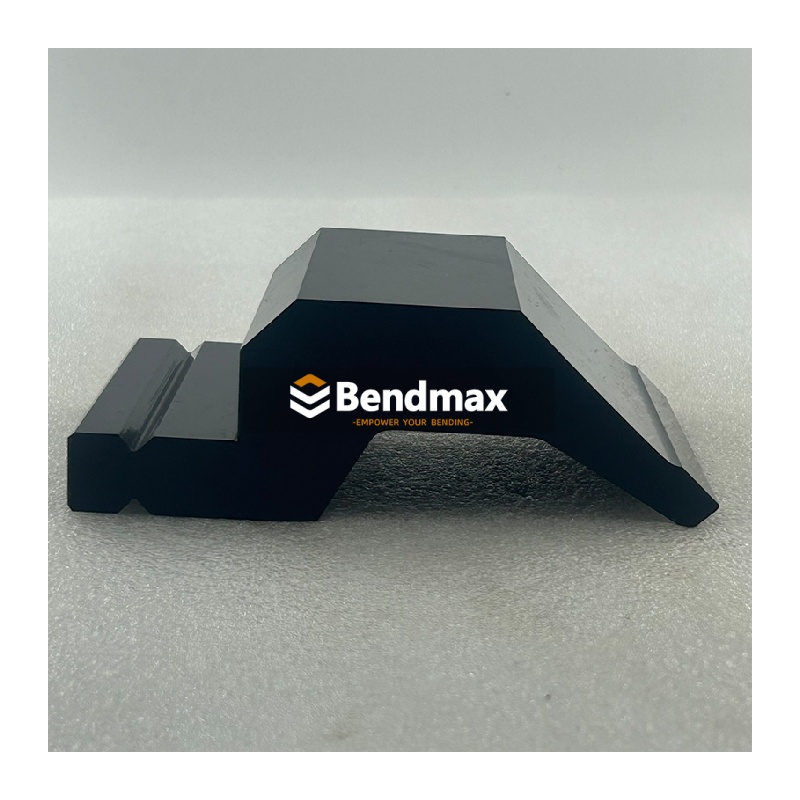

Bednmax - система листогибочного пресса WILA/Trumpf, гусиная шея/лебединый пробивной инструмент

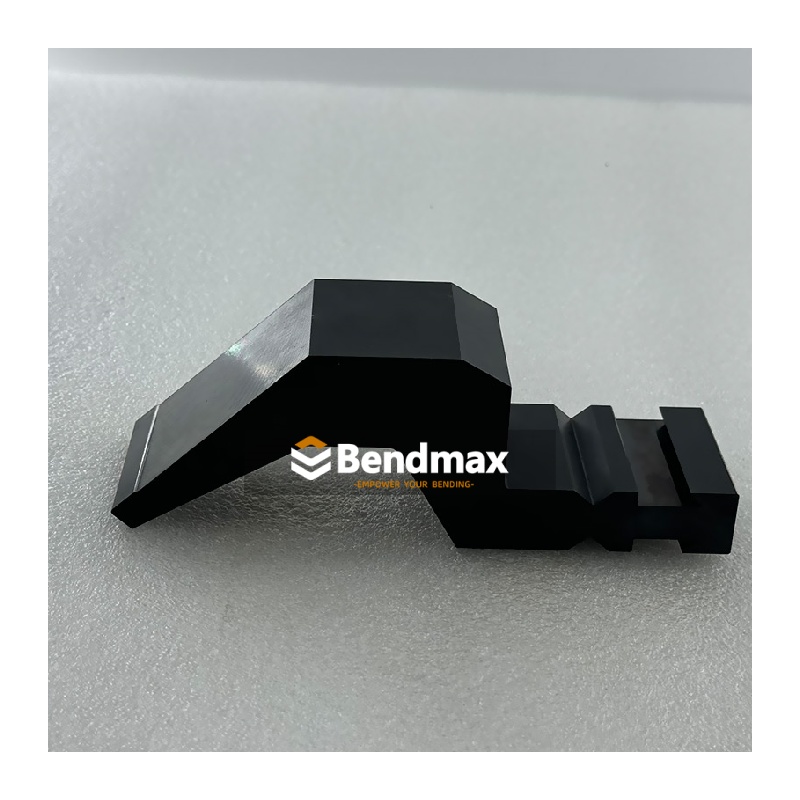

Bednmax - система листогибочного пресса Bystronic, гусиная шея/пробивной станок типа "лебедь".

2. Почему у стандартных пуансонов иногда заканчивается зазор?

Стандартный пуансон имеет относительно прочный и надежный корпус. Такая конструкция обеспечивает хорошую структурную прочность и делает его пригодным для гибки общего назначения.

Однако при сложных процессах гибки заготовка не остается плоской.

После первого изгиба фланец поднимается. После нескольких изгибов заготовка может начать обхватывать верхний инструмент. Когда следующий фланец поднимается, он может столкнуться с твердым телом стандартного пуансона.

Типичные проблемы, связанные с помехами, включают в себя:

• Глубокая боковая стенка ударяет по корпусу пуансона.
• Обратный фланец сталкивается с пуансоном
• Ранее изогнутый фланец соприкасается с держателем инструмента.
• Узкая коробка становится слишком тесной для прямого пробивания отверстий.
• Окончательный изгиб становится невозможным, поскольку деталь окружает инструмент.

Это проблема с клиренсомЭто не обязательно проблема с силой.

Прочность решает проблемы с нагрузкой. Геометрия решает проблемы с зазором.

Более прочный стандартный пуансон может выдерживать большую изгибающую силу, но он не может создать дополнительное пространство вокруг глубокого или ранее сформированного фланца.

3. Как геометрия "гусиной шеи" создает больше пространства Главная особенность пробойника с изогнутой шейкой — это утопленная шейка или горловина. Вместо использования сплошного профиля за наконечником пуансона, инструмент удаляет материал из зоны натяга. Это создает зазор, через который может проходить фланец заготовки во время гибочного хода. Принцип работы прост: • Наконечник пуансона соприкасается с листовым металлом. • Вокруг V-образной матрицы начинает формироваться материал. • Ранее изогнутые фланцы смещаются вверх. • Углубленный профиль пуансона обеспечивает пространство для этих фланцев. • Изгиб можно выполнить без соударения заготовки с корпусом пуансона.   Такая геометрия особенно ценна при формировании глубоких коробок или обратных изгибов, где заготовка все ближе приближается к верхнему инструменту в ходе последовательных операций.

4. Типичные области применения пуансонов с изогнутой шейкой.

Глубокая гибка коробок

Глубокие коробки — одно из наиболее распространенных применений перфораторов с изогнутой ручкой.

Когда первые стороны коробки уже согнуты, оставшиеся фланцы могут подниматься рядом с пуансоном. Прямой пуансон может столкнуться с этими стенками до завершения окончательного изгиба.

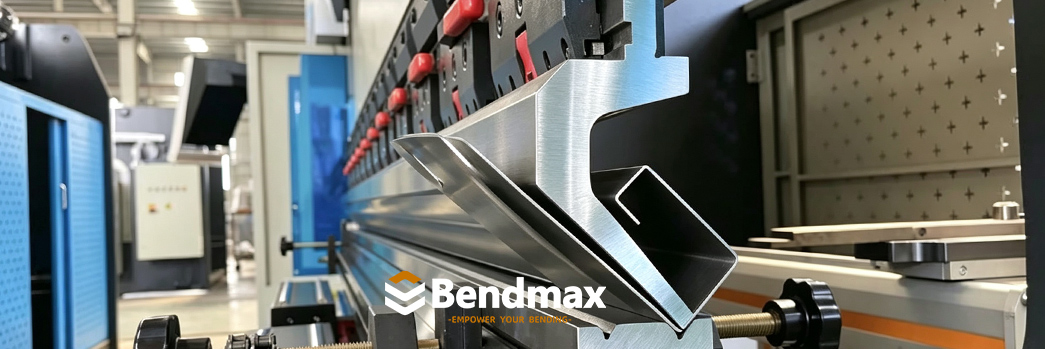

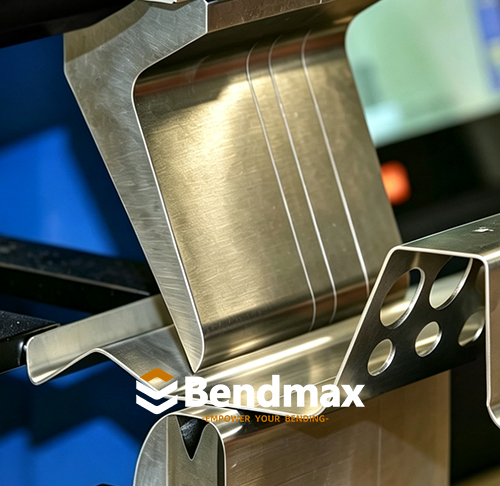

Утопленный профиль перфоратора типа «гусиная шея» позволяет существующим стенкам короба сместиться в зону зазора.

Типичные продукты включают в себя:

5. Пуансон с изогнутой шейкой против стандартного пуансона

Эти два инструмента не являются прямой заменой друг другу.

Стандартный пуансон обычно следует выбирать, когда заготовка имеет обычную геометрию и достаточный зазор. Пуансон типа «гусиная шея» полезен, когда заготовка физически мешает стандартному инструменту.

6. Главное преимущество: больший дорожный просвет.

Главное преимущество пуансона с изогнутой шеей заключается не в большей грузоподъемности или более остром угле изгиба.

Его главное преимущество заключается в дополнительный зазор.

Это может помочь производителям:

• Проходите более глубокие повороты

• Уменьшите помехи между пуансоном и заготовкой.

• Формирование возвратных фланцев становится проще.

• Улучшить доступ к узким профилям

• Снижение необходимости в специальных пропилах для снятия фаски с заготовки.

• Упростите сложные последовательности изгиба.

• Повышение гибкости производства

Для многих работ с глубоким профилем правильная геометрия пуансона может быть важнее, чем просто выбор более прочного инструмента.

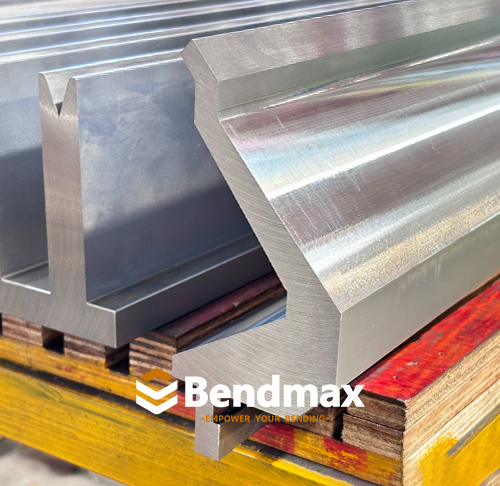

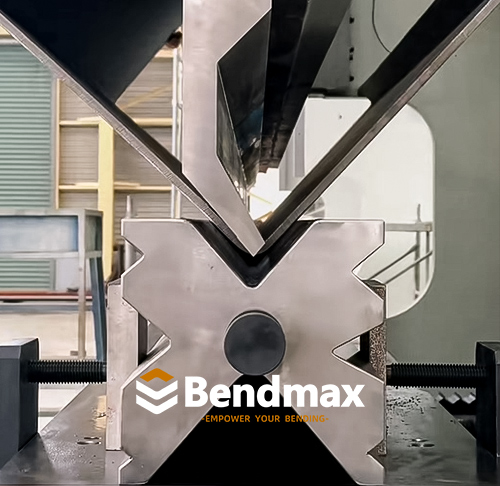

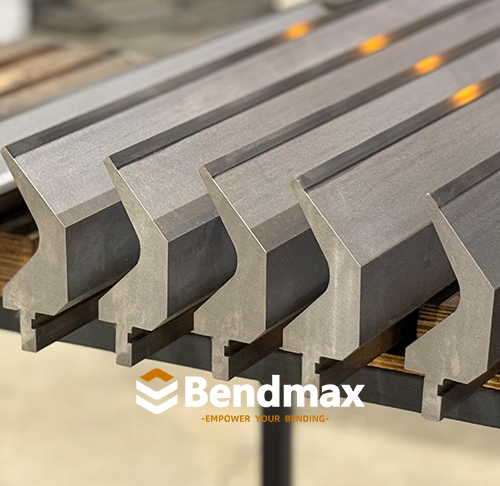

Прессовый листогибочный станок с гусиной шеей / Пробойник "Лебедь"

7. Структурный компромисс

Зазор, создаваемый пуансоном типа «гусиная шея», образуется за счет удаления материала с корпуса пуансона.

Это означает, что более глубокое горло может уменьшить площадь поперечного сечения, поддерживающую рабочий наконечник. По мере углубления горла, ударник может стать более сложным. более чувствителен к: • Изгибающая нагрузка • Отклонение инструмента • Неравномерная загрузка • Концентрированное давление • Неправильная длина пуансона • Чрезмерное усилие формования • Неправильный выбор штампа

Поэтому при выборе пробойника с изогнутой шейкой не следует ориентироваться только на его внешний вид или глубину зева. Требуемый уровень допуска должен быть сбалансирован со следующими факторами: • Толщина материала • Тип материала • Требуемый внутренний радиус • Глубина коробки или фланца • Длина изгиба • Угол пробивки • V-образное отверстие матрицы • Тоннаж машин • Допустимая нагрузка на инструмент • Фактический метод сгибания   Перфоратор типа «гусиная шея» предназначен для создания зазора, но при этом должен обладать достаточной прочностью для выполнения поставленной задачи.

8. Почему глубина горла имеет значение

Глубина зева определяет, сколько пространства доступно за наконечником пуансона.

Однако большая глубина зева не всегда лучше. Очень глубокий паз может снизить жесткость инструмента и ограничить допустимую изгибающую нагрузку.

Правильный подход заключается в выборе минимальная глубина зева, обеспечивающая необходимый зазорпри сохранении достаточной прочности и устойчивости.

9. Пробойники типа «гусиная шея» и последовательность сгибания коробок.



Выбор инструмента — лишь одна из составляющих успешной гибки коробок. Последовательность гибки также влияет на зазоры.

Для многих коробчатых деталей операторам следует сначала сгибать более короткие фланцы. Это поможет сохранить доступ для последующих изгибов и снизить риск образования заусенцев вокруг пуансона из-за ранее сформированных стенок.

Перед началом производства проверьте:

Высота каждого фланца

Расстояние между противоположными стенами

Глубина пробивного отверстия

Длина сегмента пуансона

Размеры держателя инструмента

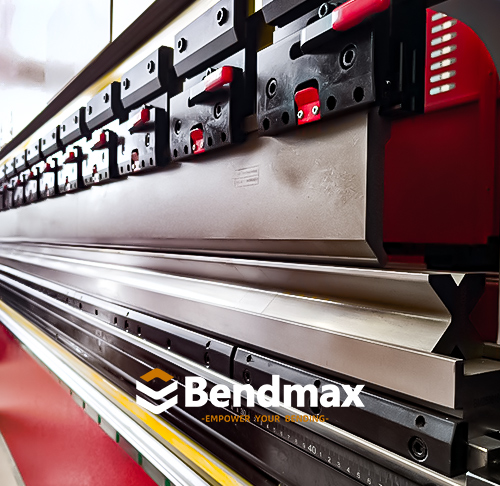

Дневной свет машины

Положение последнего поворота

Возможность углового столкновения

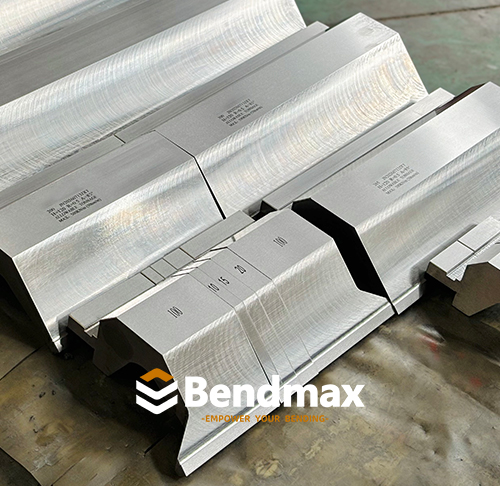

Для узких или полностью закрытых коробок могут потребоваться сегментированные инструменты или специальные секции для крепления. Один и тот же перфоратор типа «гусиная шея» не может решить все проблемы с горизонтальным или угловым зазором.

10. Пуансоны с изогнутой ручкой — не универсальное решение.

Хотя перфораторы типа «гусиная шея» обеспечивают больший зазор, они не устраняют всех ограничений при гибке.

Перфоратор с изогнутой ручкой может быть непригоден в следующих случаях:

• Требуемая изгибающая нагрузка слишком высока.

• Глубина горла недостаточна.

• Коробка глубже, чем позволяет доступный зазор для оборудования.

• Инструмент слишком длинный для требуемой нагрузки.

• Заготовка должна иметь зазор с обеих сторон пуансона.

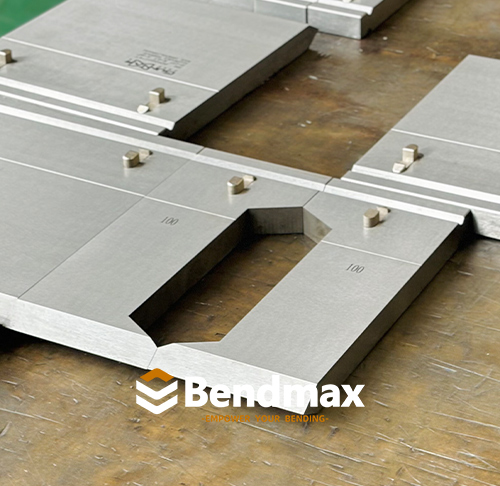

• Для этой детали требуется специальное смещение или профиль рога.

• Выбранная V-образная матрица не соответствует требованиям применения.

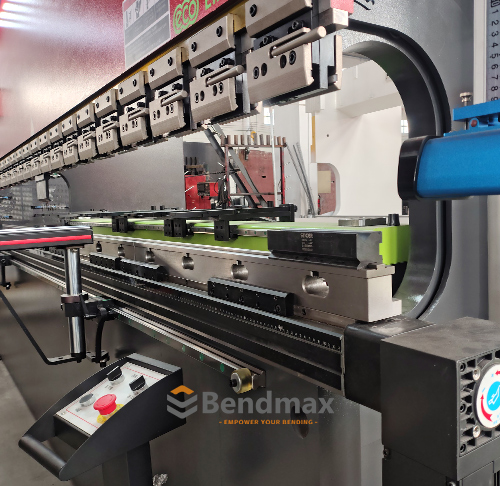

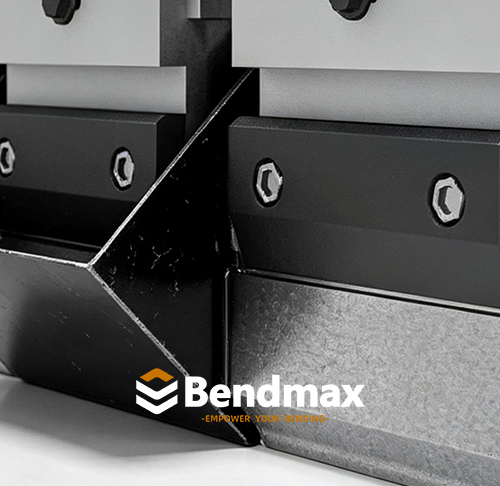

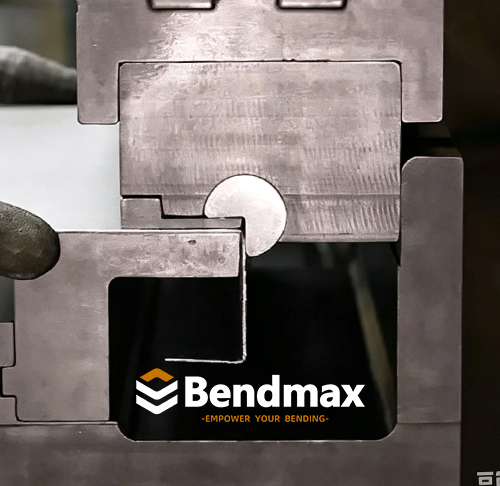

В подобных ситуациях решение может включать в себя:

Выбор оптимального инструмента зависит от геометрии всей заготовки, а не только от одного её параметра.

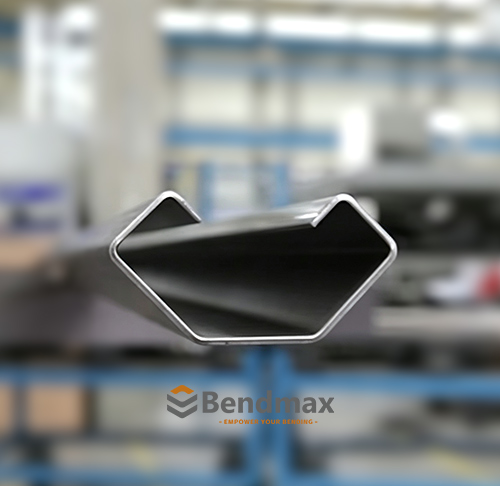

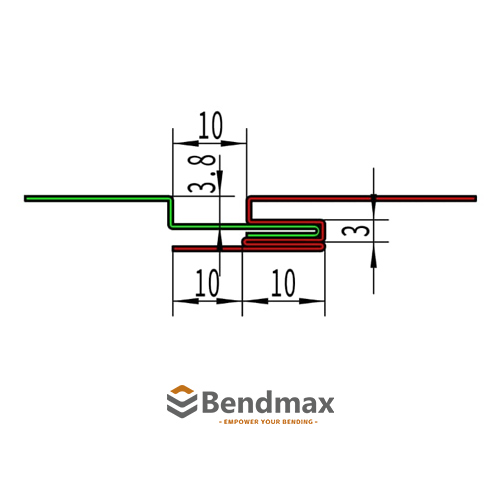

Перед выбором перфоратора с изогнутой ручкой ознакомьтесь со следующей информацией.

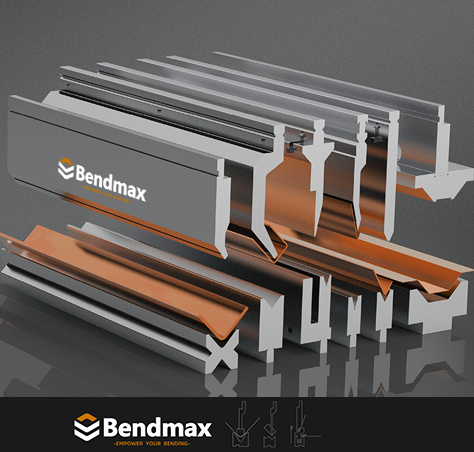

Система инструментов Подтвердите интерфейс оснастки листогибочного пресса, например: Система Амада Система Трампа Система WILA Бюстронная система Система LVD

12. Пробойники с изогнутой ручкой от Bendmax

Компания Bendmax производит пуансоны и матрицы для листогибочных прессов, предназначенные для стандартных и специализированных операций гибки.

Наши перфораторы с изогнутой ручкой предназначены для обеспечения следующих преимуществ:

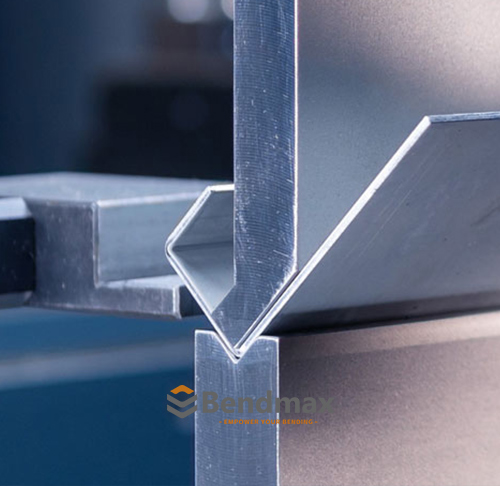

		Надежное разрешение Утопленные профили создают дополнительное пространство для глубоких коробок, U-образных профилей и возвратных фланцев.
		Точная геометрия Точная механическая обработка и шлифовка помогают поддерживать стабильные размеры пуансонов и характеристики формования.
		Подходящий выбор материалов В зависимости от области применения, оснастка Bendmax может быть изготовлена ​​из таких материалов, как C45 или 42CrMo.
		Настройка на основе приложений В зависимости от типа заготовки и требований к станку могут быть учтены различные глубины зева, углы пуансона, рабочая высота и длина.
		Системная совместимость Инструменты могут быть поставлены для распространенных систем листогибочных прессов при условии подтверждения требуемого интерфейса и размеров.

Для изготовления пуансонов типа «гусиная шея» на заказ заказчики могут предоставить чертеж детали, толщину материала, угол изгиба, высоту фланца и информацию о станке. Компания Bendmax затем оценит необходимый зазор и порекомендует подходящую конструкцию оснастки.

Пробойник с изогнутой ручкой — это хороший вариант в следующих случаях:

• Стандартный пуансон сталкивается с заготовкой.
• Деталь имеет глубокие боковые стенки.
• Заготовка включает в себя длинные возвратные фланцы.
• Для U-образного профиля требуется дополнительный внутренний зазор.
• Последовательность изгибов создает помехи.
• Деталь становится трудно вращать или перемещать.
• Обычный пуансон не может достичь требуемой линии сгиба.

Ключевой вопрос не в следующем:

«Мне нужен более сильный удар?»

Это:

«Нужно ли увеличить пространство вокруг пуансона для заготовки?»

Если ответ положительный, то следующим шагом может стать использование перфоратора с изогнутой ручкой.

14. Урок инженерного дела

Стандартный пуансон для листогибочного пресса — это универсальная основа для повседневной гибки. Но когда глубокие профили, возвратные фланцы или ранее сформированные стенки начинают мешать работе инструмента, требуется другая геометрия.

Пуансон для листогибочного пресса с изогнутой шейкой создает дополнительный зазор за рабочей частью, помогая производителям более эффективно формовать глубокие короба, U-образные профили и возвратные фланцы.

Его главное преимущество очевидно:

Стандартный пуансон обеспечивает прочность и универсальность. Пуансон с изогнутой шейкой обеспечивает пространство, необходимое для сложных операций гибки.

Правильный выбор всегда должен обеспечивать баланс между зазором, прочностью инструмента, производительностью станка и геометрией заготовки.

В следующей статье из серии «Распространенные инструменты для листогибочных прессов Bendmax» мы рассмотрим еще один специализированный профиль пуансона и объясним, когда он становится более подходящим, чем обычный пуансон типа «гусиная шея».

15. Часто задаваемые вопросы

Стандартный пуансон для листогибочного пресса — это универсальная основа для повседневной гибки. Но когда глубокие профили, возвратные фланцы или ранее сформированные стенки начинают мешать работе инструмента, требуется другая геометрия.

Пуансон для листогибочного пресса с изогнутой шейкой создает дополнительный зазор за рабочей частью, помогая производителям более эффективно формовать глубокие короба, U-образные профили и возвратные фланцы.

Его главное преимущество очевидно:

1. Можете ли вы изготовить оснастку для листогибочного пресса по индивидуальному заказу?

Да. Компания Bendmax производит на заказ пуансоны, матрицы и оснастку для листогибочных прессов в соответствии с вашими чертежами, размерами, материалом, толщиной и требованиями к гибке.



2. Какая информация необходима для составления коммерческого предложения?

Пожалуйста, предоставьте чертеж оснастки или детали, модель листогибочного пресса, систему оснастки, материал, толщину, угол изгиба, внутренний радиус и требуемую длину. Фотографии или образцы также будут полезны.



3. Какие материалы используются для изготовления оснастки для листогибочного пресса?

Обычно мы используем стали C45 и 42CrMo, выбор которых зависит от конструкции оснастки и требований к применению. Возможны также обсуждения особых требований к материалам.



4. Какую твердость достигают ваши инструменты?

В зависимости от конструкции инструмента, корпус обычно закаляется до твердости по Роквеллу (HRC) 30–35, в то время как рабочая зона может достигать твердости приблизительно 54–60 HRC для повышения износостойкости и увеличения срока службы.



5. Как вы обеспечиваете точность инструмента?

Для контроля размеров, точности профиля, прямолинейности и твердости мы используем высокоточное оборудование для обработки на станках с ЧПУ, шлифовки и контроля качества, при этом типичная точность инструмента составляет до ±0,02 мм.



6. Каков ваш срок выполнения производственного заказа?

Срок выполнения заказа зависит от типа оснастки, количества и требований к индивидуальной настройке. Стандартная оснастка обычно поставляется быстрее, в то время как изготовление оснастки на заказ требует дополнительного времени на проектирование и производство.



7. Можете ли вы производить?

Да. Мы поддерживаем OEM-заказы и оптовые заказы, включая изготовление оснастки по чертежам, спецификациям и требуемым инструментальным системам заказчика.



8. Осуществляете ли вы доставку оснастки для листогибочных прессов по всему миру?

Да. Компания Bendmax поставляет оснастку для листогибочных прессов клиентам по всему миру и может оказать поддержку в вопросах экспортной упаковки, координации доставки и послепродажного обслуживания.



9. Можете ли вы помочь мне выбрать подходящую оснастку для листогибочного пресса?

Да. Пришлите нам модель вашего станка, имеющуюся оснастку, чертеж заготовки или требования к гибке. Наши инженеры помогут подобрать подходящий пуансон, матрицу или нестандартную оснастку.
