Когда пространство для изгиба сужается, на помощь приходят оконные пробойники.

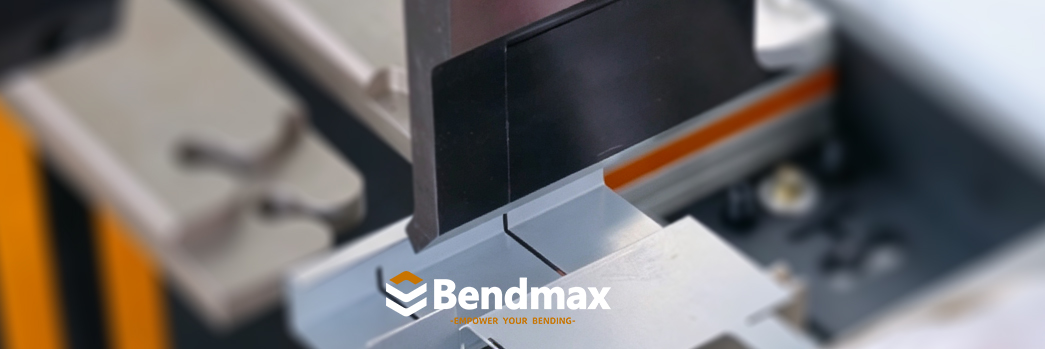

Как геометрия проема для створки улучшает доступ к углам, дверным рамам и оконным профилям

В предыдущих статьях серии «Распространенные инструменты для листогибочных прессов Bendmax» мы представили стандартный пробойник для повседневной гибки и пробойник типа «гусиная шея» для применений, требующих дополнительного зазора.

На этот раз мы рассмотрим еще один практичный тип стандартного пуансона для листогибочного пресса: Пробойник для ленты.

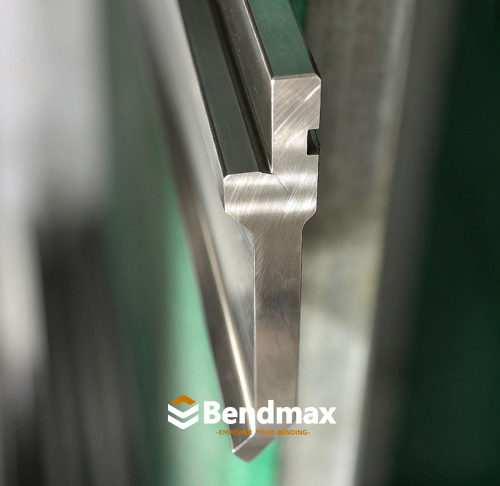

У пробойника для оконных рам есть узкое тело и наклонный, направленный внутрь наконечник.Такая компактная геометрия позволяет пуансону достигать зон изгиба, где обычный более широкий пуансон может мешать обработке заготовки.

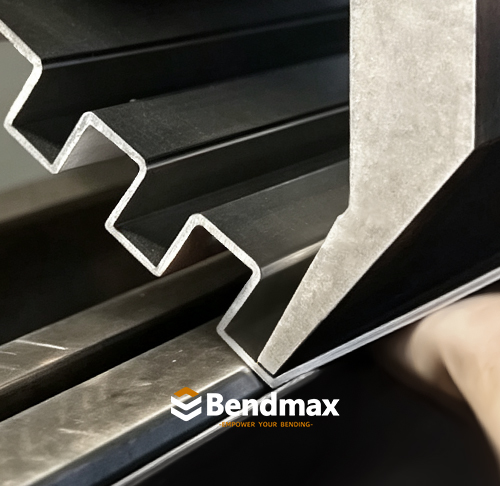

Что такое штамп для оконной рамы?

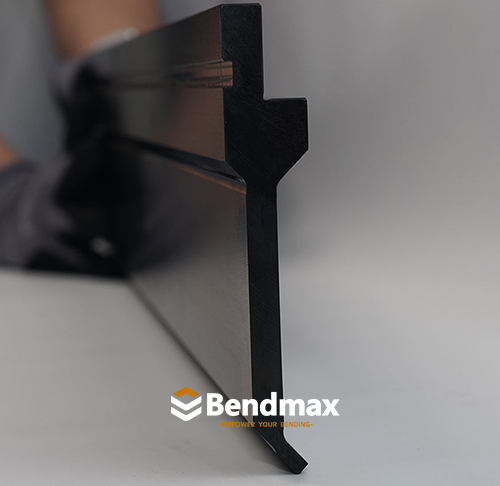

Пробойник для оконной рамы — это разновидность узкий прессовый листогибочный пуансон Используется для гибки листового металла в стесненных или ограниченных пространствах.

Благодаря узкому корпусу и скошенному наконечнику он подходит для таких применений, как:

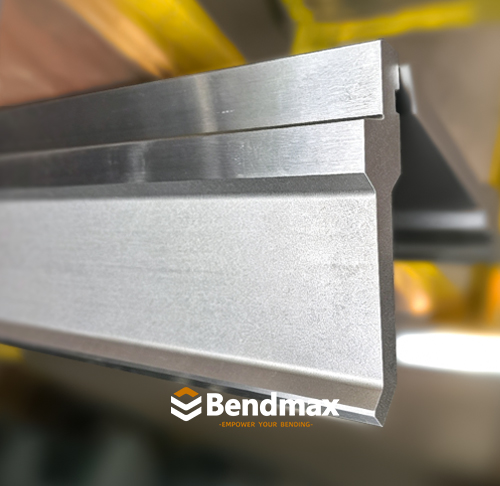

• Дверные коробки и дверные рамы

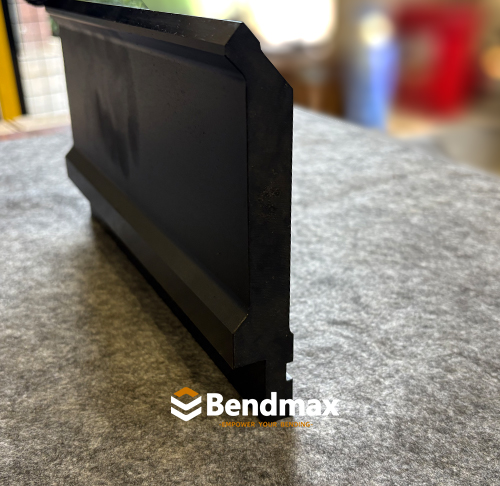

• Оконные рамы и профили створки

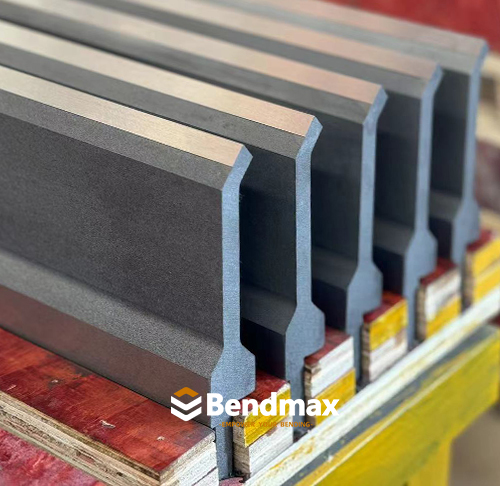

• Узкие секции листового металла

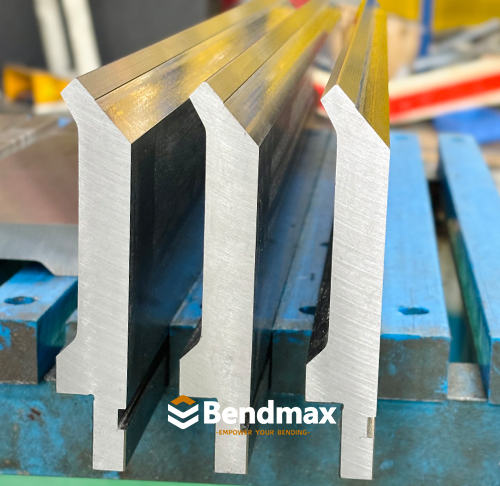

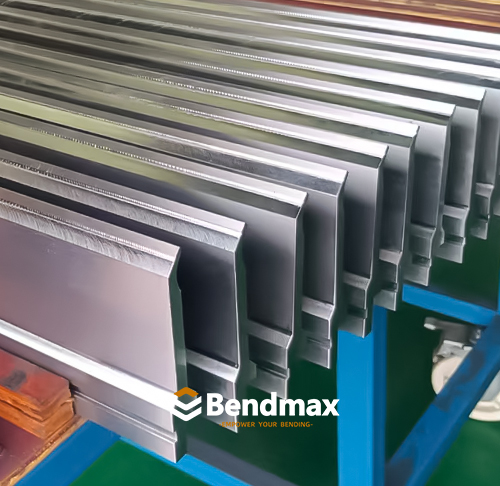

• Загиб угла

• Малые возвратные фланцы

• Архитектурные металлоконструкции

• Обход ограниченных профилей

Несмотря на свою характерную форму, штамповочный пуансон не обязательно является специальным формовочным инструментом. Обычно его считают специализированная версия стандартного пробойникаразработан в основном для улучшения доступа в узких местах с изгибами.



Как работает оконный пробивной инструмент?

При гибке узкий корпус пуансона уменьшает помехи между инструментом и заготовкой. Его наклонный наконечник помогает пуансону достигать требуемой линии сгиба и работать вокруг близлежащих углов или фланцев.

Основной процесс выглядит следующим образом:

1. Листовой металл устанавливается на нижнюю матрицу.

2. Наконечник пуансона, расположенный под углом, контактирует с материалом.

3. Лист формируется вокруг пуансона и матрицы.

4. Узкий профиль пуансона обеспечивает улучшенный доступ в труднодоступных местах.

5. Необходимый изгиб выполняется с минимальным вмешательством инструмента.

Окончательный результат гибки по-прежнему зависит от угла пуансона, радиуса закругления носовой части, размера отверстия матрицы, толщины материала и глубины гибки.

Пробойник для оконной рамы против стандартного пробойника

Для обычной гибки обычно используется стандартный пуансон. Пуансон с зазором становится полезным, когда геометрия заготовки требует более узкого профиля инструмента.

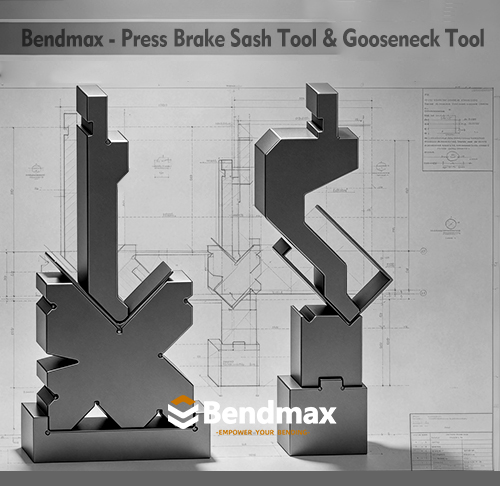

Пробойник для оконной рамы против пробойника с изогнутой шейкой



Пробойники для оконных рам и пробойники типа «гусиная шея» решают разные задачи.

• • Стандартный перфоратор: Используется для гибки общего назначения.

  • Пробойник для оконной рамы: Обеспечивает лучший доступ в узких местах и ​​за углами.

  • Перфоратор с изогнутой ручкой: Обеспечивает дополнительный зазор для глубоких коробок, U-образных профилей и возвратных фланцев.

Проще говоря:

Пробойник для створчатых окон предназначен для узких проходов, а пробойник для кулиски — для более глубоких проходов.

Правильный выбор зависит от формы и положения заготовки, а не только от названия пуансона.

Основные преимущества пробойника для оконной рамы

Подходящий оконный пробивной инструмент может обеспечить:

• Улучшенный доступ к узким поворотным участкам.

• Снижено количество помех на поворотах.

• Повышенная гибкость при производстве дверных и оконных рам.

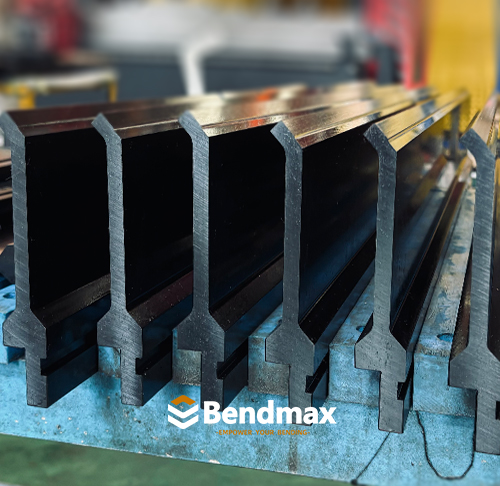

• Более удобная гибка узких профилей.

• Стабильные результаты при многократном производстве.

• Совместимость с различными типами материалов, включая углеродистую сталь, нержавеющую сталь и алюминий.

Однако фактическая производительность зависит от материала инструмента, термообработки, размеров, производительности станка и требований к применению.

Как выбрать подходящий пробойник для оконной рамы

Перед выбором оконного пробивного устройства проверьте следующую информацию:

• Чертеж или образец заготовки

• Тип и толщина материала

• Требуемый угол изгиба

• Внутренний радиус изгиба

• Ширина фланца и глубина профиля

• Доступный зазор на повороте

• Соответствующая нижняя матрица

• система оснастки листогибочного пресса

• тоннаж станка и длина гибки

Самый узкий пуансон не всегда является лучшим выбором. Инструмент должен по-прежнему обеспечивать достаточную прочность и устойчивость для требуемой изгибающей нагрузки.

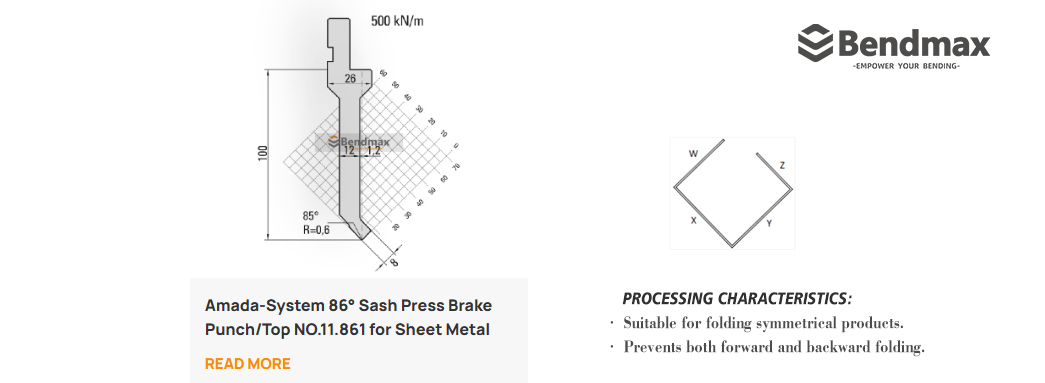

Пробойники для оконных рам от Benmax

Компания Bendmax производит пуансоны и матрицы для листогибочных прессов, предназначенные для стандартных и специализированных операций гибки.

Наши решения для гибки створчатых панелей предназначены для гибки узких профилей, работы в углах и таких задач, как изготовление дверных и оконных рам. В зависимости от требований к станку и заготовке, оснастка может поставляться различных размеров, материалов и совместимых с листогибочными прессами.

Для получения подходящей рекомендации клиенты могут предоставить следующую информацию:

• Чертежи деталей

• Материал и толщина

• Угол изгиба

• Требуемый внутренний радиус

• Модель машины

• система инструментов

• Требуемая длина пуансона

Затем компания Bendmax может оценить профиль работы и порекомендовать подходящий инструмент для данного применения.

Пробойник для оконных рам — это практичный тип узкого стандартного пробойника. Его узкий корпус и скошенный наконечник обеспечивают лучший доступ в труднодоступных местах, особенно вокруг углов, дверных и оконных рам, а также узких профилей из листового металла.

Он предназначен не столько для очистки глубоких коробок, как, например, перфоратор с гибким изливом. Его основное назначение — для достижения узких зон изгиба, где обычный стандартный пробойник может создавать помехи..

Стандартные пробойники обеспечивают универсальность использования. Пробойники типа «гусиная шея» обеспечивают больший зазор. Пробойники для оконных створок улучшают доступ в узких местах изгиба.

Часто задаваемые вопросы

1. Какие материалы можно согнуть с помощью оконного пробойника?

Пуансоны для оконных рам могут использоваться для обработки распространенных листовых металлов, таких как углеродистая сталь, нержавеющая сталь и алюминий. Подходящая толщина материала и изгибающая нагрузка зависят от пуансона, размера отверстия матрицы и производительности станка.



2. Какие системы оснастки для листогибочных прессов совместимы с пробивными пуансонами для оконных рам?

Пробивные пуансоны для оконных рам могут быть изготовлены для различных систем оснастки листогибочных прессов, включая системы Amada, WILA, Trumpf, LVD и Bystronic, в зависимости от требуемого интерфейса и конфигурации станка.



3. Можно ли использовать створчатый перфоратор для коротких фланцев и узких профилей?



Да. Его тонкий корпус и угловой рабочий профиль обеспечивают лучший доступ при сгибании коротких фланцев, узких профилей и профилей вблизи углов, где обычный пуансон может иметь ограниченный доступ.



4. Какие характеристики оконного проема следует проверить перед заказом?



Важные технические характеристики включают угол пуансона, радиус закругления носовой части, высоту инструмента, длину, систему оснастки, материал, требуемый зазор и максимальную нагрузку. Также следует учитывать размеры заготовки и последовательность гибки.



5. Может ли компания Bendmax изготавливать оконные прорези нестандартных размеров?



Да. Компания Bendmax может изготавливать оконные проемы по чертежам, образцам или заданным размерам. Возможны индивидуальные параметры: углы, высота, радиусы, длина и интерфейсы оснастки в зависимости от области применения.



6. Как выбрать подходящий оконный перфоратор для моего применения?



Укажите материал, толщину, угол изгиба, внутренний радиус, размеры фланца, модель станка и систему оснастки. Чертеж детали или фотография особенно полезны для проверки зазора и выбора подходящей комбинации пуансона и матрицы.



7. Можно ли использовать оконный пуансон с имеющимся у меня штампом для листогибочного пресса?



Во многих случаях — да, при условии совместимости пуансона и матрицы по системе оснастки, рабочему углу, радиусу и требованиям к формовке. Также следует проверить существующее отверстие матрицы на соответствие толщине материала и требуемому радиусу изгиба. Компания Bendmax может помочь проверить комбинацию оснастки перед заказом.
