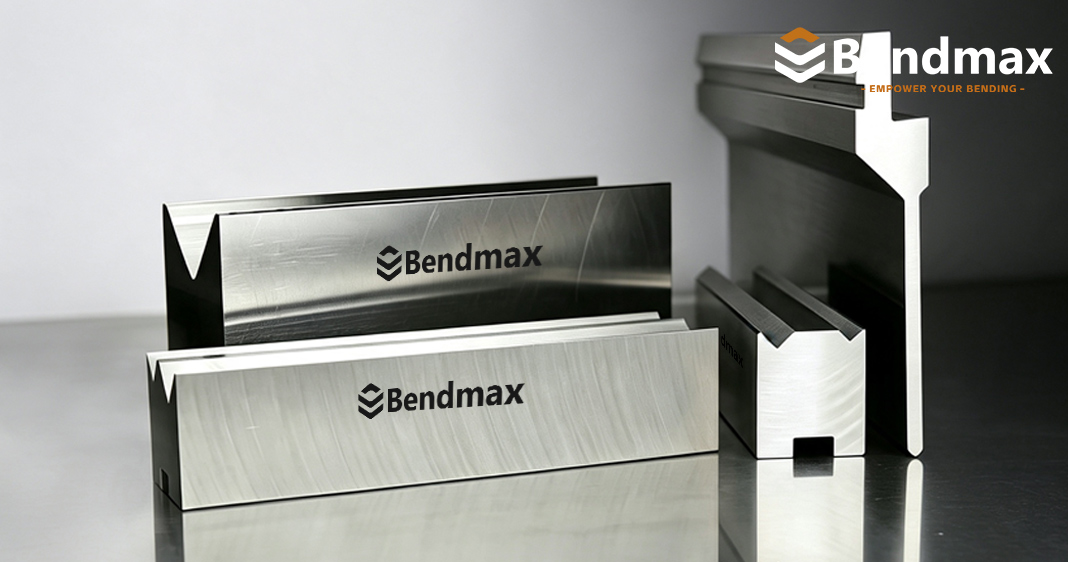

Инструменты для листогибочных прессов европейского и американского типа

Какой из них подойдёт для вашего листогибочного пресса?

Если вы покупаете оснастку для листогибочного пресса, рано или поздно вы столкнетесь с тем же вопросом:

Европейский или американский стиль?

На первый взгляд, это могут показаться двумя разными способами изготовления, по сути, одного и того же пуансона и матрицы. Но на самом деле различия заложены в геометрии инструмента, способе зажима, передаче нагрузки и даже в способе настройки листогибочного пресса операторами.

И нет, один не является автоматически «лучше» другого.

Правильный выбор зависит от ваш листогибочный пресс, ваша существующая инструментальная система и то, как вы фактически используете станок.

1. Прежде всего: в чем разница?

Простейший способ отличить эти две системы друг от друга — посмотреть на них. способ крепления пуансона и зажима.

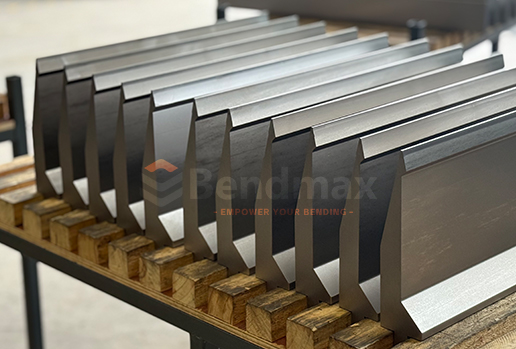

Инструменты европейского стиля

Инструменты европейского типа, обычно ассоциируемые с Инструменты в стиле Promecamиспользуется относительно узкий хвостовик, обычно около 13 ммс предохранительной канавкой или фиксирующим элементом.Для получения более подробной информации см. наш [Инструмент для листогибочного пресса европейского образца] диапазон.

Пробойник обычно устанавливается в специальный держатель и может использоваться с быстрозажимные, гидравлические или механические зажимные системы. Сегментированная оснастка также очень распространена.

Эта конструкция особенно популярна на современных листогибочных прессах с ЧПУ, поскольку позволяет операторам быстро менять инструменты и комбинировать различные секции пуансона и матрицы для получения деталей разной длины.

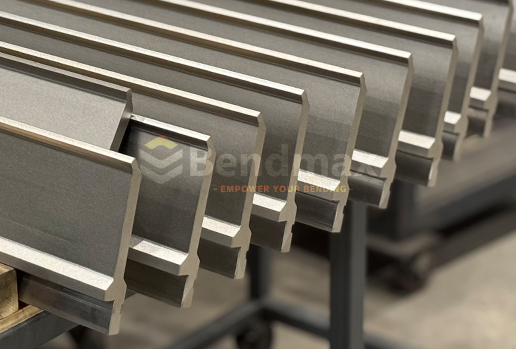

Инструменты американского типа

Инструменты американского образца — это более традиционный североамериканский подход. Наши [Инструмент для листогибочного пресса американского образца] Он предназначен для станков, использующих этот традиционный интерфейс для инструментов.

Общим эталонным размером является хвостовик 1/2 дюйма (12,7 мм)При этом пуансон фиксируется с помощью механического зажимного устройства, установочных винтов, болтов или совместимого держателя в зависимости от конструкции конкретного инструмента.

Это простой, надежный и широко используемый метод на обычных и более старых листогибочных прессах.

Итак, говоря простыми словами:

Европейский стиль = модульность + быстрая смена + ориентация на точность

Американский = традиционный + надёжный + прямолинейный

Но это еще не вся история.

2. Европейские и американские инструменты: краткое сравнение.

Важное предупреждение: «Европейский стиль» и «американский стиль» не являются универсальными понятиями. Разные производители и модели станков могут использовать собственные запатентованные интерфейсы. Перед заказом всегда проверяйте фактический профиль пуансона, хвостовик, держатель, рабочую высоту и систему зажима.

Хвостовик длиной 13 мм, который «достаточно похож» на хвостовик длиной 1/2 дюйма, — это... не является стандартом совместимости.

3. Почему система зажима так важна?

Вот тут-то и начинается самое интересное.

Листогибочный пресс может обладать усилием в сотни тонн, но это усилие все равно должно передаваться через... поршень → держатель → пуансон → лист → матрица → нижняя балка.

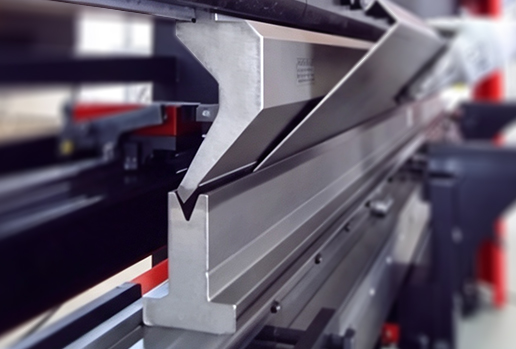

Интерфейс инструмента контролирует положение и фиксацию пуансона в процессе работы, а также обеспечивает надлежащее крепление. [Система зажима листогибочного пресса] Это позволяет быстрее и эффективнее менять инструменты.

Во многих традиционных системах американского типа оператор вручную позиционирует инструмент и закрепляет его с помощью механического зажимного механизма станка.

Инструменты европейского типа обычно имеют смещенный хвостовик и специальную геометрию держателя. Механизм фиксации помогает надежно фиксировать пуансон и значительно упрощает быструю смену инструмента.

Это особенно полезно, когда ваша продукция выглядит примерно так:

Часть A → сменить инструмент → Часть B → сменить инструмент → Часть C → снова сменить инструмент.

Если ваш оператор меняет инструменты 15 раз в день, экономия нескольких минут на каждой смене быстро становится важнее, чем разница в цене между двумя пуансонами.

4. Европейская оснастка: где она действительно проявляет себя во всей красе.

Инструменты европейского образца — это отличный выбор, когда время настройки и повторяемость важны.

Быстрая смена инструментов

[Сегментированная оснастка для листогибочного пресса] Это упрощает изготовление инструмента необходимой рабочей длины, одновременно снижая трудозатраты на частую смену инструмента.

Вместо того чтобы каждый раз возиться с длинным и тяжелым инструментом, операторы могут работать с более короткими участками и располагать их по мере необходимости.

Это большое преимущество для производство широкого ассортимента продукции в малых объемах.

Дополнительные параметры геометрии инструмента

Европейские системы инструментальной оснастки обычно предлагают широкий выбор профилей пуансонов, в том числе:

• Стандартные пуансоны
• Пробойники с изогнутой гирей

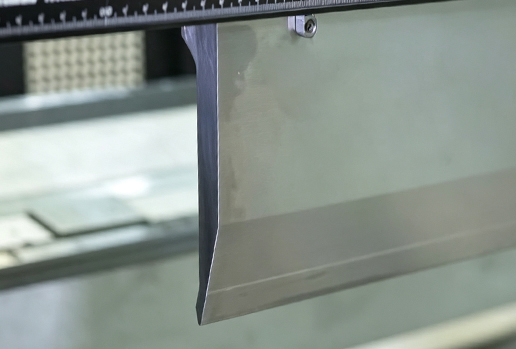

• Пробойники под острым углом
• Пуансоны радиуса
• Пробойники для оконных рам
• инструменты для подшивания
• Инструменты для смещенного/Z-образного изгиба
• Специальные формовочные инструменты

Более тонкий профиль инструмента также может облегчить работу со сложной геометрией фланцев.

Совместимость с быстрозажимными устройствами

Если ваш листогибочный пресс оснащен подходящей гидравлической системой или системой быстрого зажима, европейская оснастка может значительно ускорить настройку.

Для предприятий, где часто происходит переналадка оборудования, это может напрямую привести к увеличению времени безотказной работы станков.

5. Американское инструментальное производство: почему оно до сих пор так популярно?

Потому что иногда Простота — это хорошо..

Инструменты американского образца используются в североамериканских цехах по изготовлению листогибочных прессов уже несколько десятилетий. Многие операторы уже знакомы с этой системой, и многие станки уже оснащены соответствующими держателями и инструментами.

Это означает, что вам не обязательно перепроектировать всю свою систему только для того, чтобы соответствовать более современным стандартам инструментов.

Американские инструменты могут быть особенно привлекательными в следующих случаях:

• У вас уже имеется большой запас инструментов американского образца.
• Ваш листогибочный пресс разработан с учетом требований американского рынка.
• Смена инструментов происходит относительно редко.
• В основном вы выполняете стандартные операции гибки.
• Первоначальная стоимость оснастки является важным фактором, который необходимо учитывать.
• Ваше производство не требует обширной сегментации.

Иными словами, если ваша текущая система хорошо работает, возможно, нет причин ее менять только потому, что другая система инструментов выглядит более современной.

6. А как насчет точности?

В этом случае маркетинговые заявления порой могут быть слишком уж преувеличенными.

Европейский прецизионный инструмент часто ассоциируется с прецизионная шлифовка, контролируемые размеры и повторяемое позиционирование.Многие прецизионные инструментальные системы изготавливаются с жесткими допусками по размерам, что помогает поддерживать постоянную геометрию пуансона и матрицы.

Но оснастка — это лишь одна часть уравнения.

Точность окончательной гибки также зависит от:

• Жесткость рамы листогибочного пресса
• Параллелизм барана и кровати
• калибровка станка
• Компенсация выпуклости/прогиба
• Точность заднего упора
• Толщина материала
• Прочность материала
• Износ инструмента
• Правильный выбор V-образной матрицы
• Настройка оператора

Поэтому покупка прецизионно заточенного пуансона не превратит волшебным образом плохо откалиброванный листогибочный пресс в высокоточный станок.

Качественный инструмент + правильная настройка станка = качественные результаты гибки.

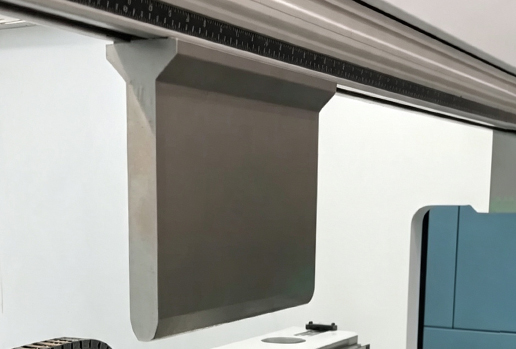

7. А как насчет гибки в тяжелых условиях?

Это еще одна область, где следует смотреть не только на маркировку инструмента.

Если вы регулярно наклоняетесь толстые листы, высокопрочная сталь или крупные заготовкиВажные вопросы следующие:

Какова допустимая нагрузка?

Как происходит передача нагрузки?

Какова геометрия пуансона?

Что представляет собой отверстие в штампе?

Рассчитан ли держатель на требуемый тоннаж?

Например, выбирать пуансон только потому, что он «европейского» или «американского» типа, не проверив допустимую нагрузку, — не лучшая идея.

Система оснастки должна соответствовать характеристикам станка. тоннаж, допустимая нагрузка на инструмент, толщина материала, длина изгиба и область применения..

Возможно, эта статья также поможет вам узнать больше.Набор штампов для листогибочных прессов Duty>

8. Какой из них вам следует выбрать?

Вот практический ответ.

Выберите инструменты европейского типа, если:

У вас современный листогибочный пресс с ЧПУ.

Вы часто меняете инструменты.

Вы производите множество различных деталей.

Вам понадобятся сегментированные пуансоны и матрицы.

Вы цените быструю настройку и возможность повторного выполнения.

Вы рассматриваете гидравлическое или быстрозажимное крепление.

Вам необходим широкий ассортимент специализированных инструментов.

Для цеха, производящего изделия широкого ассортимента, европейская оснастка может оказаться очень эффективным решением.



Выберите инструменты американского типа, если:

Ваш станок уже настроен для работы с американскими инструментами.

У вас имеется большой склад инструментов.

В вашем производстве используется относительно стандартное оборудование.

Смена инструментов происходит не особенно часто.

Вы предпочитаете простую механическую конструкцию.

Сохранение существующей экосистемы инструментов обходится дешевле, чем смена систем.



9. Не забывайте, что машина — на первом месте.

Это, пожалуй, самое важное правило:

Выбирайте систему оснастки, исходя из типа листогибочного пресса, а не наоборот.

Перед заказом нового пуансона или матрицы проверьте следующее:



система инструментов

Размеры хвостовика пуансона

Конфигурация держателя/зажима

Высота пуансона

Размеры матрицы

Рабочая длина

Максимально допустимая нагрузка

Требуемый угол и радиус изгиба.

тоннаж машин

Имеющийся запас инструментов

...

И не стоит полагаться только на марку станка.



Производство станка в Европе не означает автоматически, что в нем используется любой тип европейского инструмента. Аналогично, в листогибочном прессе американского производства может использоваться специфическая, запатентованная или совместимая система инструментов.

Главное — это интерфейс.

Не уверены, какая система оснастки или V-образное отверстие матрицы подходит для вашего применения? Наши [Что такое оснастка для листогибочного пресса? Полное руководство для производителей] В нем объясняются ключевые факторы, которые следует учитывать перед оформлением заказа.

Для получения более подробной информации о гибке листового металла в тяжелых условиях см. наше руководство: [Подбор оснастки в соответствии с возможностями станка].

10. Итак… европейский или американский?

Здесь не будет боксёрского поединка.

Европейское оборудование не обязательно лучше.

Американские инструменты не обязательно являются устаревшими.

Они были просто разработаны на основе различных подходов к зажим, передача усилия, геометрия инструмента и производственный процесс.

Если ваш магазин ценит быстрая переналадка, модульная оснастка, точность и гибкость производства.Инструменты европейского образца, как правило, являются более привлекательным вариантом.

Если ваш приоритет — совместимость, простота, долговечность и максимальное использование существующей системы американского типа.Американские инструменты могут стать отличным выбором.

А если вы заменяете оснастку на существующем станке, то лучшее решение зачастую оказывается гораздо менее впечатляющим:

Приобретайте оснастку, которая действительно подходит для вашего листогибочного пресса.

Потому что даже самая дорогая в мире оснастка для листогибочного пресса бесполезна, если она не подходит к станку.

Выйдите за рамки темы «Европа против Америки».

В компании Bendmax мы работаем с различными компаниями. [Системы оснастки для листогибочных прессов], включая европейский/Promecam-стиль, американский стиль, стиль Trumpf, стиль WILA, стиль Amada, а также инструменты, изготовленные по индивидуальному заказу.

Правильный инструмент — это не просто тот, который обладает самыми впечатляющими характеристиками. Это тот, который соответствует вашим потребностям. станок, материал, процесс гибки, объем производства и существующая конфигурация оборудования..

Поэтому, прежде чем оформить заказ, пришлите нам свой Модель станка, чертеж оснастки или фотографии, размеры пуансона/матрицы и требования к гибке..

Мы поможем вам сначала определить подходящую систему инструментов — ведь попытки угадать интерфейс — это гораздо более дорогое хобби.
