Гибка листового металла

  Пробойник для оконных рам: узкий стандартный пробойник для узких участков сгиба. Когда пространство для изгиба сужается, на помощь приходят оконные пробойники.Как геометрия проема для створки улучшает доступ к углам, дверным рамам и оконным профилям В предыдущих статьях серии «Распространенные инструменты для листогибочных прессов Bendmax» мы представили стандартный пробойник для повседневной гибки и пробойник типа «гусиная шея» для применений, требующих дополнительного зазора.На этот раз мы рассмотрим еще один практичный тип стандартного пуансона для листогибочного пресса: Пробойник для ленты.У пробойника для оконных рам есть узкое тело и наклонный, направленный внутрь наконечник.Такая компактная геометрия позволяет пуансону достигать зон изгиба, где обычный более широкий пуансон может мешать обработке заготовки. Что такое штамп для оконной рамы? Пробойник для оконной рамы — это разновидность узкий прессовый листогибочный пуансон Используется для гибки листового металла в стесненных или ограниченных пространствах.Благодаря узкому корпусу и скошенному наконечнику он подходит для таких применений, как:• Дверные коробки и дверные рамы• Оконные рамы и профили створки• Узкие секции листового металла• Загиб угла• Малые возвратные фланцы• Архитектурные металлоконструкции• Обход ограниченных профилейНесмотря на свою характерную форму, штамповочный пуансон не обязательно является специальным формовочным инструментом. Обычно его считают специализированная версия стандартного пробойникаразработан в основном для улучшения доступа в узких местах с изгибами.    Как работает оконный пробивной инструмент? При гибке узкий корпус пуансона уменьшает помехи между инструментом и заготовкой. Его наклонный наконечник помогает пуансону достигать требуемой линии сгиба и работать вокруг близлежащих углов или фланцев.Основной процесс выглядит следующим образом:Листовой металл устанавливается на нижнюю матрицу.Наконечник пуансона, расположенный под углом, контактирует с материалом.Лист формируется вокруг пуансона и матрицы.Узкий профиль пуансона обеспечивает улучшенный доступ в труднодоступных местах.Необходимый изгиб выполняется с минимальным вмешательством инструмента.Окончательный результат гибки по-прежнему зависит от угла пуансона, радиуса закругления носовой части, размера отверстия матрицы, толщины материала и глубины гибки. Пробойник для оконной рамы против стандартного пробойника  ОсобенностьСтандартный перфораторПробойник для лентыОсновная цельГибка общего назначенияНаклоны в узких или ограниченных пространствах.дизайн кузоваОбычный более широкий кузовУзкое тело с заостренным кончикомГлавное преимуществоУниверсальность и прочностьУлучшенный доступ за поворотамиТипичные области примененияОбщие детали из листового металлаДверные рамы, оконные рамы и узкие профиливыбор инструментаПодходит для обычных изгибовПодходит в условиях ограниченного доступа для пробивки отверстий. Для обычной гибки обычно используется стандартный пуансон. Пуансон с зазором становится полезным, когда геометрия заготовки требует более узкого профиля инструмента. Пробойник для оконной рамы против пробойника с изогнутой шейкой Пробойники для оконных рам и пробойники типа «гусиная шея» решают разные задачи.• Стандартный перфоратор: Используется для гибки общего назначения.• Пробойник для оконной рамы: Обеспечивает лучший доступ в узких местах и ​​за углами.• Перфоратор с изогнутой ручкой: Обеспечивает дополнительный зазор для глубоких коробок, U-образных профилей и возвратных фланцев.Проще говоря:Пробойник для створчатых окон предназначен для узких проходов, а пробойник для кулиски — для более глубоких проходов.Правильный выбор зависит от формы и положения заготовки, а не только от названия пуансона. Основные преимущества пробойника для оконной рамы Подходящий оконный пробивной инструмент может обеспечить:Улучшенный доступ к узким поворотным участкам.Снижено количество помех на поворотах.Повышенная гибкость при производстве дверных и оконных рам.Более удобная гибка узких профилей.Стабильные результаты при многократном производстве.Совместимость с различными типами материалов, включая углеродистую сталь, нержавеющую сталь и алюминий.Однако фактическая производительность зависит от материала инструмента, термообработки, размеров, производительности станка и требований к применению.Как выбрать подходящий пробойник для оконной рамы Перед выбором оконного пробивного устройства проверьте следующую информацию:Чертеж или образец заготовкиТип и толщина материалаТребуемый угол изгибаВнутренний радиус изгибаШирина фланца и глубина профиляДоступный зазор на поворотеСоответствующая нижняя матрицасистема оснастки листогибочного прессатоннаж станка и длина гибкиСамый узкий пуансон не всегда является лучшим выбором. Инструмент должен по-прежнему обеспечивать достаточную прочность и устойчивость для требуемой изгибающей нагрузки.Пробойники для оконных рам от Benmax Компания Bendmax производит пуансоны и матрицы для листогибочных прессов, предназначенные для стандартных и специализированных операций гибки.Наши решения для гибки створчатых панелей предназначены для гибки узких профилей, работы в углах и таких задач, как изготовление дверных и оконных рам. В зависимости от требований к станку и заготовке, оснастка может поставляться различных размеров, материалов и совместимых с листогибочными прессами.Для получения подходящей рекомендации клиенты могут предоставить следующую информацию:Чертежи деталейМатериал и толщинаУгол изгибаТребуемый внутренний радиусМодель машинысистема инструментовТребуемая длина пуансонаЗатем компания Bendmax может оценить профиль работы и порекомендовать подходящий инструмент для данного применения. Пробойник для оконных рам — это практичный тип узкого стандартного пробойника. Его узкий корпус и скошенный наконечник обеспечивают лучший доступ в труднодоступных местах, особенно вокруг углов, дверных и оконных рам, а также узких профилей из листового металла.Он предназначен не столько для очистки глубоких коробок, как, например, перфоратор с гибким изливом. Его основное назначение — для достижения узких зон изгиба, где обычный стандартный пробойник может создавать помехи..Стандартные пробойники обеспечивают универсальность использования. Пробойники типа «гусиная шея» обеспечивают больший зазор. Пробойники для оконных створок улучшают доступ в узких местах изгиба.   Часто задаваемые вопросы1. Какие материалы можно согнуть с помощью оконного пробойника?Пуансоны для оконных рам могут использоваться для обработки распространенных листовых металлов, таких как углеродистая сталь, нержавеющая сталь и алюминий. Подходящая толщина материала и изгибающая нагрузка зависят от пуансона, размера отверстия матрицы и производительности станка. 2. Какие системы оснастки для листогибочных прессов совместимы с пробивными пуансонами для оконных рам?Пробивные пуансоны для оконных рам могут быть изготовлены для различных систем оснастки листогибочных прессов, включая системы Amada, WILA, Trumpf, LVD и Bystronic, в зависимости от требуемого интерфейса и конфигурации станка. 3. Можно ли использовать створчатый перфоратор для коротких фланцев и узких профилей? Да. Его тонкий корпус и угловой рабочий профиль обеспечивают лучший доступ при сгибании коротких фланцев, узких профилей и профилей вблизи углов, где обычный пуансон может иметь ограниченный доступ. 4. Какие характеристики оконного проема следует проверить перед заказом? Важные технические характеристики включают угол пуансона, радиус закругления носовой части, высоту инструмента, длину, систему оснастки, материал, требуемый зазор и максимальную нагрузку. Также следует учитывать размеры заготовки и последовательность гибки. 5. Может ли компания Bendmax изготавливать оконные прорези нестандартных размеров? Да. Компания Bendmax может изготавливать оконные проемы по чертежам, образцам или заданным размерам. Возможны индивидуальные параметры: углы, высота, радиусы, длина и интерфейсы оснастки в зависимости от области применения. 6. Как выбрать подходящий оконный перфоратор для моего применения? Укажите материал, толщину, угол изгиба, внутренний радиус, размеры фланца, модель станка и систему оснастки. Чертеж детали или фотография особенно полезны для проверки зазора и выбора подходящей комбинации пуансона и матрицы. 7. Можно ли использовать оконный пуансон с имеющимся у меня штампом для листогибочного пресса? Во многих случаях — да, при условии совместимости пуансона и матрицы по системе оснастки, рабочему углу, радиусу и требованиям к формовке. Также следует проверить существующее отверстие матрицы на соответствие толщине материала и требуемому радиусу изгиба. Компания Bendmax может помочь проверить комбинацию оснастки перед заказом.Продолжайте своё путешествие в мир изгиба!Подробная информация о товареУзнайте больше об этом инструменте, его технических характеристиках и совместимости.      → Ознакомьтесь с продуктом: Пробойник для оконных рам          Сопутствующие решенияСм. также разделы, посвященные смежным областям применения, методам гибки и инструментам.  → Ознакомьтесь с решениями и обсуждениями Нужна цена?Расскажите нам о ваших требованиях, и мы предоставим рекомендации по выбору оснастки и коммерческое предложение.  → Запросить ценовое предложение: поговорите с нашими инженерами по инструментальному оборудованию   Продолжение серии статей об инструментах BendmaxСледующий:Когда ограниченный доступ не является проблемой, острые удары позволяют расширить угол атаки.Как геометрия пуансона с острым углом создает острые изгибы, поддерживает перегибы и подготавливает детали к подгибке. В следующей статье мы перейдем от доступ инструмента к углу изгиба.Пробойник для оконных рам помогает инструменту достигать труднодоступных мест в углах, вокруг рам и узких профилей. Но иногда проблема заключается не в том, сможет ли пробойник достичь нужного положения для сгибания, а в другом. насколько нужно сформировать лист.Когда требуемый угол становится значительно меньше, чем тот, который может эффективно обеспечить стандартная установка для изгиба на 85° или 90°, Пробойник под острым углом предлагает другое решение.Мы рассмотрим, почему острые пробойники обычно проектируются под такими углами, как... 30°, 45° и 60°как угол и глубина пробивки влияют на окончательный изгиб, и почему остроконечная обработка инструментом также широко используется для предварительная сгибка перед подшивкой.  Если проблема заключается в зазоре, измените геометрию пуансона. Если проблема заключается в угле изгиба, измените рабочий угол.

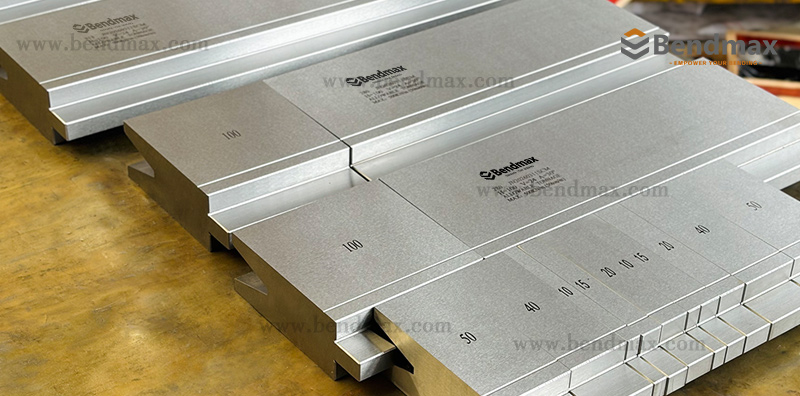

U-образная или V-образная матрица: какая матрица лучше подходит для гибки листового металла на листогибочном прессе?В современном производстве изделий из листового металла выбор правильной оснастки для листогибочного пресса так же важен, как и выбор подходящего гибочного станка. Среди всех вариантов нижней оснастки, V dies и У умирает Это два наиболее часто используемых решения при гибке на листогибочных прессах.Хотя оба инструмента предназначены для гибки листового металла, их конструкция, области применения, характеристики гибки и возможности формовки существенно различаются.Многие производители часто сталкиваются с одним и тем же вопросом:Эту деталь следует сгибать V-образным или U-образным штампом?В некоторых ситуациях стандартная V-образная матрица может заменить U-образную матрицу и снизить затраты на оснастку. Однако в других случаях использование V-образной матрицы вместо U-образной может привести к помехам, деформации, низкой точности углов или даже к разрушению при изгибе.В этой статье объясняются различия между U-образные и V-образные матрицы для листогибочного пресса, включая:Классификация инструментовСтруктурные различияОсновные преимуществаТипичные области примененияКогда V-образный кристалл может заменить U-образный кристаллКогда U-образный кристалл абсолютно необходимЕсли вы занимаетесь гибкой листового металла, подбором оснастки для листогибочных прессов с ЧПУ или производством коробчатых изделий, это руководство поможет вам выбрать правильное решение по оснастке.Понимание принципа работы V-образных штампов в оснастке листогибочного пресса.A V die Это наиболее широко используемая нижняя матрица при гибке на листогибочном прессе.Рабочая канавка имеет V-образную форму и в основном используется для стандартной гибки на воздухе и нижней гибки.Благодаря своей универсальности и низкой себестоимости производства, V-образная матрица стала стандартным инструментом для большинства цехов по обработке листового металла.Распространенные типы V-образных матрицОдно V-образная матрицаОн Одно V-образная матрица Имеет одно V-образное отверстие и обычно используется для стандартных операций гибки листового металла.Типичные области применения включают:изгиб на 90 градусовУправление воздухомГибка нержавеющей сталиИзготовление изделий из низкоуглеродистой сталиФормование общего назначенияОсновные преимущества:Простая структураБыстрая настройкаНизкая стоимость оснасткиВысокая точность изгибаПодходит для автоматизированного производстваОдновалентные V-образные матрицы идеально подходят для высокоэффективных операций на листогибочных прессах с ЧПУ.Wila-System 86° H100 Одноточечная V-образная матрица № 29336Изготовленный на заказ закаленный V-образный штамп для гибки/нижний инструментГидравлический листогибочный пресс повышенной прочности, система Amada, большая V-образная матрица.80° для гибки толстостенных листовСистема LVD 30° R1.2 V12 H130 № 26253Высокоточная V-образная матрица для листогибочного прессаДвойная V-образная матрицаA Двойная V-образная матрица Включает два V-образных отверстия разного размера. Такая конструкция позволяет операторам обрабатывать материалы различной толщины без частой смены инструмента.Преимущества:Сокращает время настройки инструмента.Повышает гибкость производства.Экономит место на складе инструментов.Двойные V-образные штампы широко используются на средних и крупных металлообрабатывающих предприятиях.Листогибочный пресс Amada System 2V, штамп № 20.347Двойная V-образная матрица 85° V12/V20 для высокоточной гибки тонкостенных материалов.Листогибочный пресс Amada-system 2V-Die NO.20.820Двойной V-образный профиль 85° 32 мм/40 мм с верхним и нижним V-образными отверстиямиМноговольтный кристаллA Многовольтный кристалл объединяет несколько V-образных отверстий в одном корпусе матрицы.Он особенно подходит для:Гибкое производствоМногопрофильные производственные линииАвтоматизированные системы гибкиПреимущества:Быстрое переключение между задачамиСнижение инвестиций в оснастку.Повышение эффективности производстваПресс-гибочный станок Amada-system, 4-позиционная V-образная матрица № 28.820Универсальный многофункциональный V-образный блок 20-70 ммРадиус V матрицыA Радиус V матрицы отличается закругленным рифленым дном вместо острого V-образного.Обычно его используют для:Требования к большему радиусу изгибаЗащита поверхностиУменьшение следов на нержавеющей стали и алюминии. Понимание работы U-образных штампов в оснастке листогибочного пресса.A Ты умрешь Это нижняя матрица с глубоким каналом, разработанная специально для гибки деталей с глубокими фланцами или коробчатыми конструкциями.По сравнению со стандартными V-образными матрицами, U-образные матрицы обеспечивают значительно большее пространство внутри отверстия матрицы.Это делает их очень подходящими для сложных операций гибки, где высока вероятность возникновения помех.Распространенные типы U-образных штамповСтандартная U-образная матрицаСтандартная U-образная матрица в основном используется для:Гибка коробокИзгиб шкафовИзготовление корпусовГлубокое формование фланцевФункции:Глубокая канавкаУвеличенный зазор при изгибеСнижен риск помехМатрица с большим отверстием U-образной формыЭтот тип U-образной матрицы предназначен для:Большие возвратные фланцыТолстый листовой металлПрименение для гибки с большим радиусомПреимущества:Упрощенное позиционирование деталейУлучшенная совместимость с крупногабаритными заготовками.Немаркирующий U-образный штампК немаркирующим U-образным штампам обычно относятся:Нейлоновые вставкиПолиуретановая защитаЗащитные материалы для поверхностейЭти штампы широко используются для:Зеркальная нержавеющая стальДекоративные панелиАлюминиевые листыОкрашенный листовой металлИзготовленные на заказ U-образные штампыСпециальные U-образные штампы изготавливаются для обработки заготовок с нестандартными конструкциями.Они распространены в таких отраслях, как:Производство лифтовКухонное оборудованиеЛистовой металл для автомобильной промышленностиПроизводство электрошкафовСтандартная U-образная матрицаГлубокопрофильная штамповка для листогибочного пресса, предназначенная для гибки коробок, изготовления глубоких фланцев и формовки листового металла без помех.Стандартный канальный штампСтандартная нижняя матрица канального типа, подходящая для U-образной гибки, формовки корпусов и многоступенчатых операций гибки.Канальные штампы без следовНе оставляющие следов штампы для гибки листового металла с защитным покрытием поверхности, предназначенные для гибки нержавеющей стали, алюминия и декоративных листов.No-Mark U DieНижняя U-образная матрица с защитным покрытием из полиуретана или нейлона для предотвращения царапин при выполнении точной гибки.Изготовленные на заказ U-образные штампыСпециально разработанные U-образные штампы, предназначенные для специальных профилей, глубокой гибки коробчатых деталей и сложных задач формовки листового металла.Основные различия между U-образными и V-образными штампамиСравнениеV DieТы умираешьСтруктура инструментаУзкая V-образная канавкаСтандартизированная структураПодходит для общего сгибания.Глубокая U-образная полостьБольший внутренний зазорПредназначен для глубокого или сложного изгиба.Область примененияСтандартные изгибы на 90°Управление воздухомВысокоскоростное производствоИзготовление изделий из листового металла общего назначенияГибка коробокдетали с глубоким фланцемОбратные изгибыМногоступенчатые операции гибкиУстойчивость к помехамЭто одно из самых существенных различий.При гибке деталей большой глубины заготовка может столкнуться со следующими элементами:• Плечи дичи• Боковые стенки кристалла• Верхняя пуансонная конструкцияU-образные матрицы обеспечивают дополнительное внутреннее пространство, предотвращающее помехи во время операций глубокой гибки.Преимущества V и U кристалловПреимущества V-образных матрицПреимущества U-образных штамповПовышение эффективности производстваV-образные плашки проще устанавливать и заменять, что делает их идеальными для:Автоматизация листогибочного пресса с ЧПУСистемы роботизированной гибкиУсловия массового производстваУлучшенный зазор для глубоких изгибовЭто самое важное преимущество U-образных штампов.При гибке коробчатых конструкций большой высоты стандартные V-образные штампы часто создают проблемы, связанные с натягом.U-образные матрицы решают эту проблему, обеспечивая более глубокую полость.Снижение стоимости оснасткиБлагодаря более простой конструкции V-образные штампы экономичнее U-образных.Это уменьшает:Первоначальные инвестиции в оборудованиеЗатраты на складские запасыРасходы на техническое обслуживаниеЛучше подходит для изготовления корпусов и шкафов.В число приложений входят:Электрошкафыблоки управленияКорпуса для серверовКухонное оборудованиеДля изготовления таких изделий часто требуется множество глубоких изгибов.U-образные матрицы значительно повышают стабильность формования.Улучшенная совместимостьV-образные матрицы совместимы с большинством стандартных систем оснастки листогибочных прессов. Например:Инструменты европейского типаАмериканское оборудованиеСистемы WILAСистемы ТрампаСнижен риск повреждения поверхности.Многие U-образные штампы имеют системы защиты, не оставляющие следов. Это необходимо для:Декоративная нержавеющая стальАлюминиевые панелиОкрашенные поверхностиИдеально подходит для управления воздухом.В современном листогибочном прессе все чаще используется технология гибки сжатым воздухом. V-образные матрицы являются предпочтительным выбором, поскольку они обеспечивают:Гибкое управление угломСнижение требований к тоннажуБолее длительный срок службы инструментаПодходит для сложных конструкций.U-образные матрицы часто необходимы для:Обратные изгибыЗакрытые каналыГлубокая гибка профиляОбработка таких структур с помощью стандартных V-образных матриц затруднительна или невозможна.В каких случаях V-образный кристалл может заменить U-образный?В некоторых областях применения, связанных с гибкой, V-образная матрица может успешно заменить U-образную.Это помогает снизить затраты на оснастку и повысить гибкость. Поэтому конечная цель ознакомления с принципами их работы, преимуществами и недостатками заключается в том, чтобы дать нам возможность разумно и эффективно использовать их для удовлетворения наших потребностей.Однако необходимо учитывать ряд важных условий.1. Высота фланца относительно невелика.Если фланец неглубокий, вероятность возникновения помех снижается. В этом случае может быть достаточно стандартной V-образной матрицы.К распространённым примерам относятся:Малые каналыНеглубокие коробкиЛегкие возвратные изгибы2. Используется V-образное отверстие большего размера.Увеличение размера V-образного отверстия создает больше свободного пространства. Это позволяет сгибать некоторые неглубокие коробчатые конструкции без использования U-образной матрицы.Однако, более крупные V-образные отверстия также приводят к следующим результатам:Больший внутренний радиусБолее упругий возвратСниженная точность изгиба3. Используется метод воздушной гибки.Гибка в воздухе уменьшает контакт между заготовкой и матрицей. Это помогает избежать помех при выполнении некоторых сложных операций гибки.В результате многие современные производственные цеха используют:Большие V-образные матрицыметоды изгибания воздухачтобы уменьшить потребность в специализированных U-образных штампах.4. Используются пробойники с изогнутой шейкой.Иногда помехи возникают из-за верхнего пуансона, а не из-за нижней матрицы.С использованием:Пробойники с изогнутой шейкойГлубокие удары в горлоЭто позволяет стандартной V-образной матрице выполнять более сложные изгибы.Важные риски при замене U-образных матриц на V-образныеХотя замена U-образной матрицы на V-образную может снизить затраты на оснастку, она также сопряжена с рядом рисков.Проблемы помехЕсли фланец слишком глубокий, заготовка может столкнуться с плечами матрицы. Это может привести к следующим последствиям:ДеформацияПовреждение инструментаНеполный изгибБольший радиус изгибаБольшие V-образные отверстия увеличивают внутренний радиус изгиба. Это может повлиять на:Сборка изделияТочность размеровПоследовательность внешнего видаУсиленная упругостьИзгиб в воздухе с использованием больших V-образных матриц обычно приводит к большему упругому восстановлению. Может потребоваться дополнительная компенсация угла.Разметка поверхностиСтандартные V-образные штампы легко оставляют следы на:Нержавеющая стальАлюминийДекоративные поверхностиВ таких ситуациях более безопасны U-образные штампы, не оставляющие следов.В каких случаях V-образный кристалл не может заменить U-образный кристалл?Существует ряд ситуаций, когда U-образный кристалл необходим.Глубокая гибка коробокДля изготовления глубоких электрических шкафов и корпусов обычно требуются U-образные штампы, поскольку стандартные V-образные штампы не обеспечивают достаточного зазора.Многоступенчатая гибкаПо мере увеличения количества изгибов структура заготовки становится все более сложной.U-образные матрицы обеспечивают пространство, необходимое для последующей формовки.Большие обратные фланцыБольшие фланцы значительно увеличивают риск возникновения помех.Особенно для толстых материалов часто необходимы U-образные матрицы.Высокие требования к эстетичности поверхности.Для зеркальной нержавеющей стали или окрашенного листового металла U-образные матрицы с защитными вставками обеспечивают гораздо лучшую защиту поверхности.Специальные формовочные примененияПриложения, такие как:ПодшивкаОбратные изгибыГлубокое каналообразованиеОбычно требуются специальные U-образные матрицы.Как выбрать подходящую матрицу для листогибочного прессаВыбирайте V-образную матрицу, когда:Выполнение стандартной гибкиПриоритет — эффективность производства.Использование автоматизированных систем гибкиОбработка деталей из листового металла общего назначенияВыберите U-образный кубик, когда:Изгиб глубоких коробчатых конструкцийФормирование больших возвратных фланцевОбработка сложных деталейПредотвращение помехЗащита декоративных поверхностейВ современном листогибочном прессе ни U-образные, ни V-образные матрицы не являются универсально лучшими. Вместо этого:Каждый тип инструмента предназначен для решения различных задач гибки.V-образные матрицы идеально подходят для:Стандартизированное производствоВысокоскоростное производствоГибка общего назначенияU-образные матрицы необходимы для:Глубокая гибка коробокСложные геометрические формыПриложения, чувствительные к помехамВысокие требования к косметическому эффектуСегодня многие производители листового металла стараются по возможности заменять U-образные штампы большими V-образными штампами, чтобы:Снижение затрат на оснасткуПовышение гибкостиУпростите производствоОднако для сложных и глубоких операций гибки U-образные штампы остаются незаменимыми.Наилучшая стратегия использования инструментов обычно представляет собой сбалансированное сочетание следующих факторов:Стандартные V-образные матрицыМногоV кристаллыDeep U умираетШтампы U без маркировкиЭто обеспечивает оптимальный баланс между:Качество изгибаЭффективность производстваГибкость инструментовконтроль производственных затратСтатьи по теме, которые могут вас заинтересовать:«Распространенные типы V-образных матриц для листогибочных прессов и их применение»«Как рассчитать тоннаж листогибочного пресса для различных типов оснастки (Полное руководство 2026)»«Как выбрать подходящую оснастку для листогибочного пресса в зависимости от силы изгиба»«Что такое оснастка для листогибочного пресса? Полное руководство для производителей»
