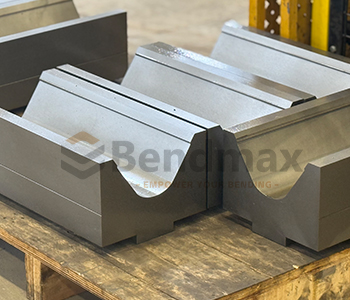

Коллекция штампов для листогибочных прессов повышенной прочности

Штампы для листогибочных прессов большой грузоподъемности специально разработаны для гибка толстолистового металла с большими нагрузками и сложные промышленные задачи.По сравнению со стандартными штампами, они предлагают повышенная грузоподъемность, увеличенная долговечность и превосходная структурная устойчивость.

Штампы для листогибочных прессов большой грузоподъемности используются для гибки толстых материалов под высоким усилием, обеспечивая более высокую прочность, более длительный срок службы и более безопасную эксплуатацию.

Что представляют собой штампы для тяжелых листогибочных прессов?

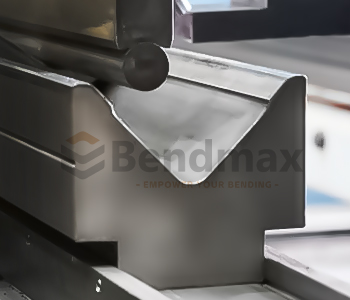

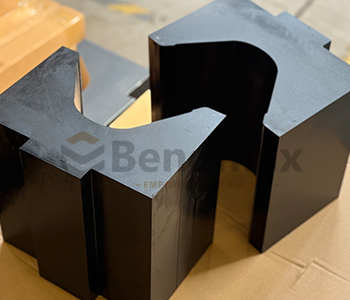

(Демонстрация штампов для листогибочного пресса Bendmax с V-образным отверстием)

Штампы для тяжелых условий эксплуатации имеют следующую конструкцию:

• Усиленные конструкции кузова
• Глубоко закаленные рабочие поверхности
• Оптимизированная геометрия для распределения нагрузки

Обычно их используют в следующих случаях:

• Толщина материала превышает 6 мм
• В работе используются высокопрочные материалы.
• Непрерывное производство требует длительного срока службы инструмента.

Почему следует использовать штампы для листогибочных прессов повышенной прочности?

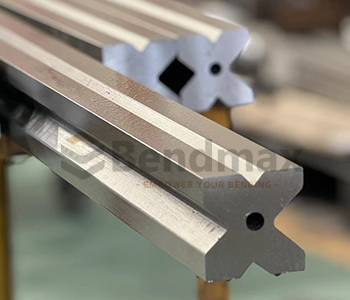

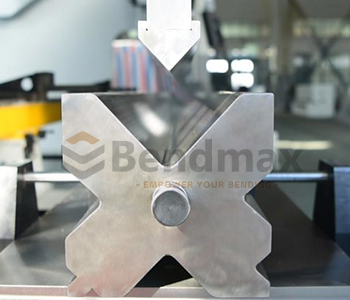

(Пример использования усиленных V-образных штампов/многокомпонентных V-образных штампов для листогибочного пресса Bendmax)

1. Более высокая грузоподъемность

Штампы повышенной прочности способны выдерживать значительно больший тоннаж по сравнению со стандартным инструментом.

Типичные возможности:

• Стандартные штампы: легкие и средние нагрузки
• Штампы повышенной прочности: до 1000 кН/м или более

2. Увеличение срока службы инструмента

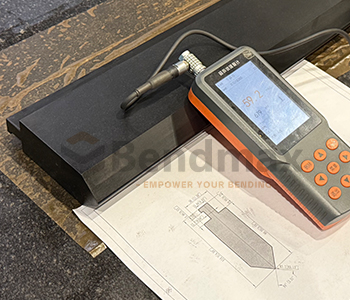

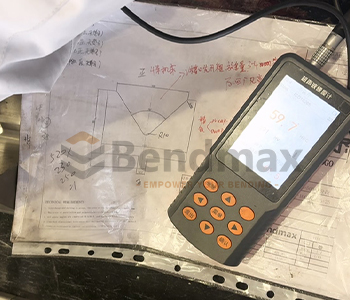

(Испытание на твердость инструмента для листогибочного пресса Bendmax Heavy Duty Press Brake Tooling)

Благодаря:

• Упрочненные рабочие поверхности (твердость по Роквеллу 54–60)
• Износостойкая легированная сталь

Эти штампы сохраняют точность даже при экстремальных нагрузках.

3. Повышенная устойчивость к изгибу

Жесткий корпус матрицы уменьшает:

• Отклонение
• Изменение угла
• Погрешности размеров

👉 Это крайне важно для конструктивных элементов.

Основные особенности дизайна

Усиленная конструкция

• Большее поперечное сечение
• Повышенная несущая способность

Глубокое закаливание

• Рабочая зона закалена для повышения износостойкости.
• Сердечник сохраняет прочность, предотвращая растрескивание.

Прецизионная шлифовка

• Обеспечивает точные углы изгиба.
• Улучшает повторяемость

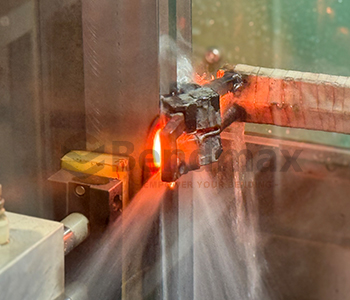

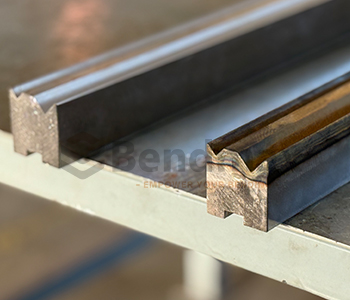

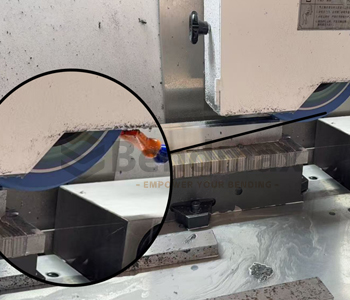

(Особенности конструкции Bendmax: индукционная закалка нагревает рабочую зону / Сравнение внешнего вида / Шлифовка на станках с ЧПУ)

Выбор V-образного отверстия для штампов повышенной прочности

Выбор правильного V-образного отверстия имеет решающее значение для обоих случаев. контроль тоннажа и качество изгиба.

Рекомендуемое правило:

V-образное отверстие = 6-10-кратная толщина материала

👉 Меньшие V-образные отверстия значительно увеличивают тоннаж.

Вопросы, касающиеся тоннажа.

Тоннаж увеличивается с:

• Толщина материала (эффект квадрата)
• Меньшие V-образные отверстия
• Более высокая прочность материала

Для справки, формула изгиба воздуха выглядит следующим образом:

Импликация:

• Толстая пластина + небольшой V-образный штамп = чрезвычайно высокие требования к тоннажу

👉 Именно здесь штампы для тяжелых листогибочных прессов являются необходимыми.

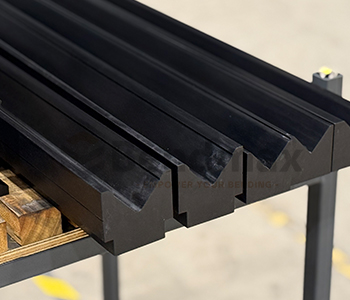

Типы штампов для тяжелых листогибочных прессов

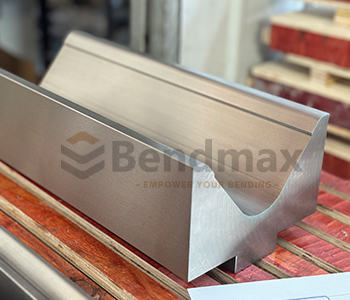

1. Одно V-образные штампы для тяжелых условий эксплуатации

• Наиболее распространенный тип
• Высокая прочность и стабильность
• Подходит для стабильного производства

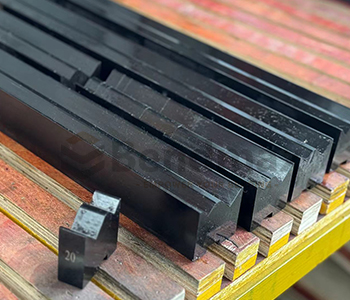

2. Двойные V-образные штампы для тяжелых условий эксплуатации

• Два V-образных отверстия
• Конструкция с откидным механизмом продлевает срок службы инструмента.
• Экономически выгодно

3. Многофункциональные штампы для тяжелых условий эксплуатации

Комбинированные системы:

• гибкость многовальных V-образных штампов для листогибочных прессов
• прочность тяжелых конструкций

👉 Идеально подходит для мастерских, работающих с материалами различной толщины.

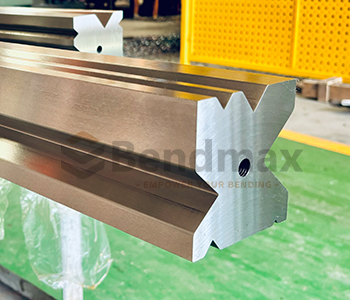

4. Штампы для тяжелых условий эксплуатации, изготовленные на заказ.

Предназначено для:

• крупные сооружения
• специальные углы изгиба
• компоненты увеличенного размера

Приложения

Штампы для листогибочных прессов большой грузоподъемности широко используются в:

• Строительная техника
• производство шасси грузовых автомобилей
• Судостроение
• Энергетическое оборудование
• Стальные конструкции

Типичные детали:

• толстые скобы
• балки
• рамки
• опорные конструкции

Штампы повышенной прочности против стандартных штампов

👉 Инвестиции выше, но долгосрочные затраты ниже благодаря долговечности.

Распространенные ошибки, которых следует избегать

❌ Использование стандартных штампов для толстолистового металла

Это приводит к:

• деформация штампа
• низкая точность
• отказ инструмента

❌ Выбор слишком маленького V-образного отверстия

Причины:

• чрезмерный тоннаж
• перегрузка оборудования

❌ Игнорируя прочность материала

Для обработки высокопрочной стали требуется значительно больше усилий.

Полезные советы по выбору инструментов

• Всегда подбирайте прочность штампа с учетом производительности станка
• Использовать большие V-образные отверстия по возможности снизить тоннаж
• Сочетайте с соответствующим радиусом пуансона.
• Для большей гибкости рассмотрите возможность сочетания с многовальных V-образных штампов для листогибочных прессов

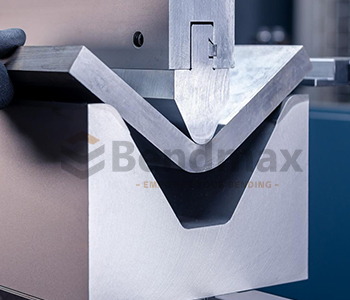

• Для изгиба с малым усилием используйте штамп для листогибочного пресса с большим V-образным отверстием

Часто задаваемые вопросы: Штампы для листогибочных прессов повышенной прочности

Для чего используются штампы для тяжелых листогибочных прессов?

Они используются для:

• изгиб толстого материала
• операции с большим тоннажем
• промышленные конструкционные компоненты

Как выбрать подходящий V-образный вырез?

Используйте правило:

V = 6–10 × толщина

Корректировка производится с учетом следующих факторов:

• тип материала
• радиус изгиба
• тоннажная вместимость

Оправдывают ли затраты на штампы для тяжелых условий эксплуатации?

Да. Они предоставляют:

• более длительный срок жизни
• более высокая точность
• повышенная безопасность

👉 Особенно в условиях высоких нагрузок.

Прочные штампы для листогибочных прессов необходимы для любой операции, связанной с листогибочными прессами. Гибка толстолистового металла и высокие требования к тоннажу..

Они предоставляют:

• превосходная сила
• длительный срок службы
• стабильная точность изгиба

В БЕНДМАКСНаши решения для высокопроизводительной оснастки предназначены для:

• максимальная долговечность
• высокоточная производительность
• совместимость с основными системами листогибочных прессов
