Общие стандарты оснастки для листогибочных прессов и анализ интерфейсов.

Общие стандарты оснастки для листогибочных прессов и анализ интерфейсов.

Полный обзор глобальных систем оснастки для листогибочных прессов — Wila, Trumpf, Amada, Bystronic — поможет вам выбрать подходящий интерфейс, улучшить совместимость и оптимизировать производительность гибки.

В гибке листового металла стандарты оснастки и интерфейсы напрямую определяют производительность. совместимость, точность и эффективностьКак для производителей, так и для конечных пользователей понимание наиболее распространенных стандартов оснастки для листогибочных прессов помогает в выборе правильных пуансонов и матриц, избегании несоответствий и повышении общей производительности.

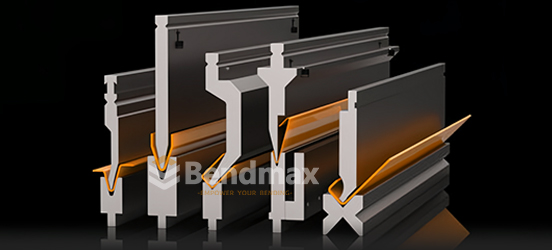

В сегодняшней статье представлен анализ пяти наиболее распространенных отраслевых стандартов и особенностей их интерфейса:

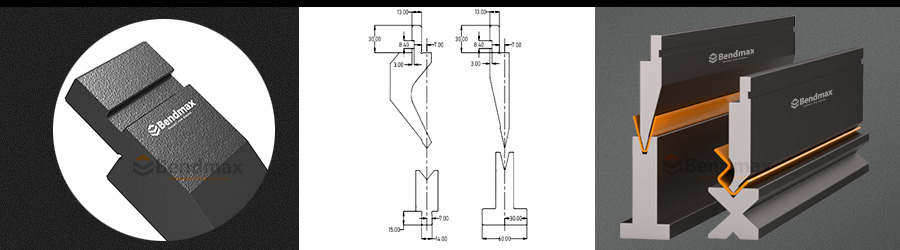

1. Стандарт Amada

• Тип интерфейса: Паз типа «ласточкин хвост» / Прямоугольное плечо
• Интерфейс перфорацииСтандартная высота 85 мм или 90 мм, ширина паза типа «ласточкин хвост» 13 мм, крепление клиньями или болтами.
• Интерфейс кристаллаТ-образный или пазовый (тип «ласточкин хвост»), ширина 12–13 мм.
• Функции:
  • Легкий, легко устанавливается и снимается.
  • В основном используется на листогибочных прессах малого и среднего размера.
  • Высокая взаимозаменяемость благодаря стандартизированной высоте и интерфейсам.
• Типичные машины: Прессы для гибки листового металла производства Amada, японские, тайваньские и большинство китайских прессов малого и среднего размера.

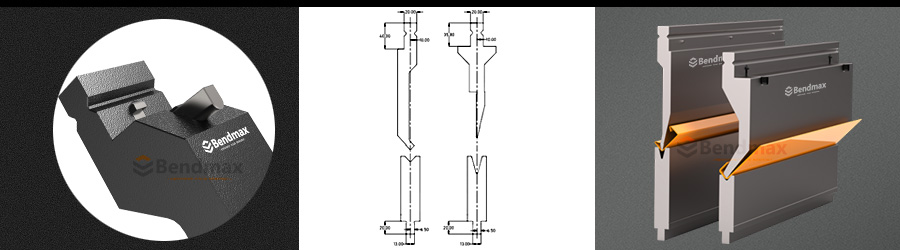

2. Трампф / Вила Стандарт

• Тип интерфейса: Прецизионно ровная поверхность + самоблокирующийся клин / система быстрого зажима
• Интерфейс перфорацииСтандартная высота 231 мм, паз типа «ласточкин хвост» 20 мм с установочной канавкой, самопозиционирование.
• Интерфейс кристаллаПлоское основание, обычно шириной 60 или 90 мм, крепится быстрозажимными струбцинами.
• Функции:
  • Высокоточный интерфейс, поддерживает гидравлическое или пневматическое быстрое зажимание.
  • Самопозиционирующиеся канавки обеспечивают повторяемость результатов.
  • Модульная конструкция, идеально подходящая для быстрой смены инструмента.
• Типичные машины: Trumpf, Bystronic (частично), LVD, Durma и другие высококачественные европейские листогибочные прессы.

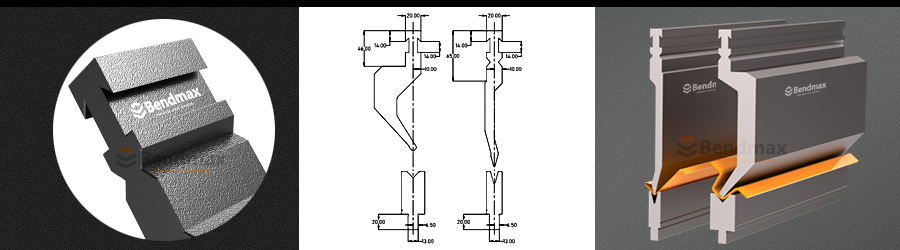

3. Быстронический стандарт

• Тип интерфейсаПохож на Wila, но с уникальной геометрией щелей.
• Интерфейс перфорацииВысота 231 мм, похожа на Wila, но с немного другой конструкцией зажима.
• Интерфейс кристаллаПазы шириной 90 мм, в основном совместимые с Wila, но некоторые специальные инструменты предназначены исключительно для станков Bystronic.
• Функции:
  • Собственная разработка для аппаратов Bystronic.
  • В значительной степени взаимозаменяем с Вилой, но не является на 100% универсальным.
• Типичные машины: Листогибочные прессы Bystronic.

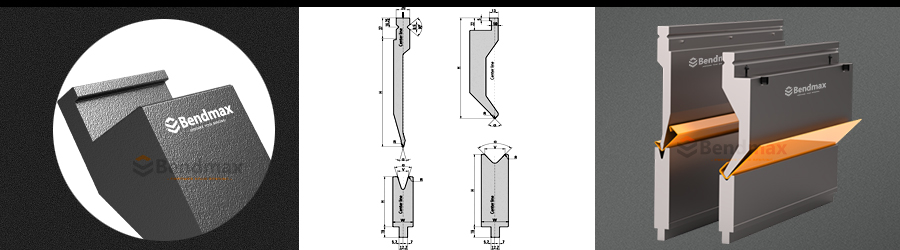

4. Стандарт LVD

• Тип интерфейса: Паз типа «ласточкин хвост» + установочные штифты
• Интерфейс перфорацииСтандартная высота 231 мм, похожа на Wila, но отличается шириной соединения «ласточкин хвост» и расположением штифтов.
• Интерфейс кристаллаШирина 60–90 мм, с отверстиями для штифтов, предотвращающими боковое смещение.
• Функции:
  • Собственная система с частичной совместимостью с Wila.
  • Уделение большего внимания стабильности кристаллов.
• Типичные машины: Пресс-тормоза LVD.

Однако эти различия в стандартах часто создают проблемы: когда завод владеет оборудованием разных марок, ему обычно приходится приобретать несколько комплектов оснастки, что увеличивает инвестиционные и управленческие затраты.

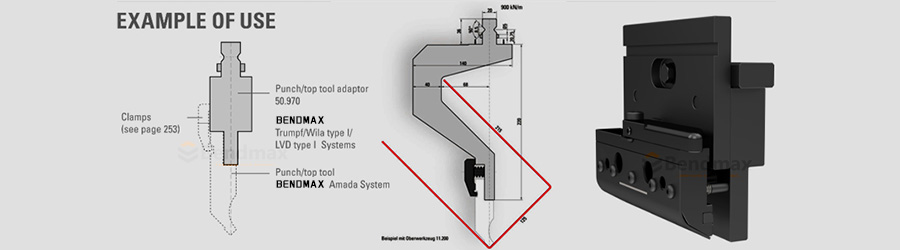

Он Адаптеры для листогибочных прессов BendmaxОни разработаны для решения этой проблемы. Благодаря высокоточному преобразованию интерфейса они позволяют Инструменты Amada, которые будут использоваться на листогибочных прессах в Виле.или обеспечить взаимозаменяемость между различными системами. Это не только повышает гибкость, но и сокращает избыточные закупки, экономя средства.

• Высокая совместимость: поддерживает обмен данными между Amada, Trumpf, Wila и другими основными системами.
• Высокая точностьТочность обработки в пределах ±0,01 мм обеспечивает точность гибки.
• Экономия средствУстраняет необходимость приобретения нескольких комплектов инструментов.
• Высокая гибкостьИдеально подходит для мастерских, использующих листогибочные прессы различных марок.


Адаптеры широко используются на предприятиях, где применяются листогибочные прессы различных марок. Например, предприятие, использующее станки Amada, но желающее внедрить долговечную оснастку Wila, может легко сделать это с помощью адаптеров, что позволит создать единую систему управления оснасткой и повысить эффективность производства.

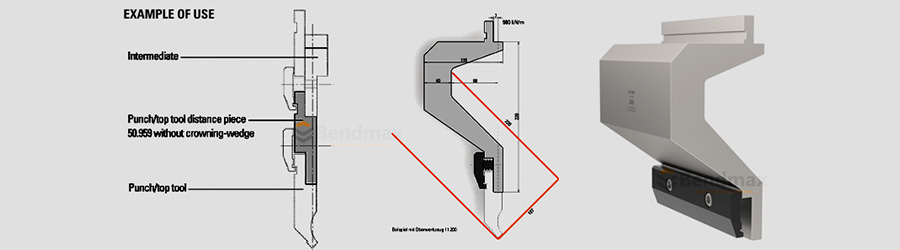

Многие клиенты по-прежнему спрашивают: Если это уже стандартный интерфейс Amada, зачем нам еще нужны адаптеры или дистанционные элементы?

Фактически, эти адаптеры играют важную роль в процессе гибки:

• Компенсация за несоответствие
  Даже в рамках одного стандарта разные модели машин и годы выпуска могут иметь незначительные отклонения. Адаптеры корректируют эти различия, обеспечивая стабильное зажимание.
• Повышенная гибкость
  Адаптеры позволяют операторам регулировать высоту или расстояние между инструментами для различных заготовок, обеспечивая универсальную гибку без необходимости приобретения дополнительного специализированного инструмента.
• Точность и гарантия качества
  Благодаря тщательно отшлифованным поверхностям адаптеры обеспечивают идеальное выравнивание и параллельность пуансона и матрицы, предотвращая отклонения углов и гарантируя стабильные результаты.
• Высокая грузоподъемность
  Изготовлено из высокопрочной стали (например, 42C)._rM_OАдаптеры выдерживают нагрузки до 900 кН/м, гарантируя долговечность и стабильность даже при сильном изгибе.

Адаптеры — это не просто «интерфейсные элементы», это важнейшие компоненты для поддержания работоспособности. точность, гибкость и надежностьпри работе на листогибочном прессе.

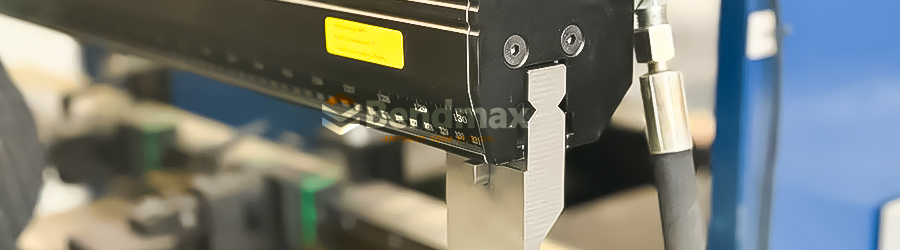

(Пневматическая система верхнего зажима Bendmax-Wila)

Адаптер Bendmax позволяет не только устранить различия между разными листогибочными прессами и матрицами для них, но и решить проблемы, возникающие при использовании листогибочных прессов и матриц одной и той же марки.
