Виды инструментов для выравнивания и загибки кромок на листогибочных прессах: полное руководство

В производстве изделий из листового металла, операции по подшиванию и выравниванию Широко используются для повышения прочности, безопасности и улучшения внешнего вида деталей. Эти процессы имеют важное значение в таких отраслях, как автомобилестроение, производство электротехнических шкафов, бытовой техники и металлической мебели.

Выбор правильного Инструменты для подгибки и выравнивания на листогибочном прессе Это крайне важно для достижения стабильных результатов, предотвращения повреждения поверхности и повышения эффективности производства. Различные типы оснастки разработаны для соответствия конкретной толщине материала, объемам производства и требованиям к качеству поверхности.

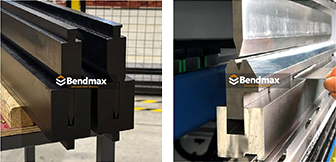

В этом руководстве представлены наиболее распространенные типы инструменты для выравнивания и подшиванияВ нем объясняются принципы их работы, преимущества и области применения, а также оказывается помощь производителям в выборе подходящего инструментального решения.

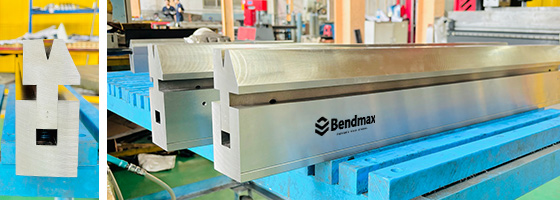

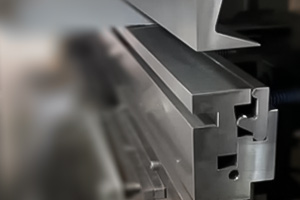

1. Что такое выравнивание и подгибка при гибке листового металла?

Подшивка Это процесс гибки, при котором край детали из листового металла загибается сам на себя. Заключительный этап загибки называется выравниваниегде загнутый край прижимается, образуя гладкий и усиленный край.

Почему подшивка важна

Подшивка широко используется, потому что она:

• Улучшает прочность кромки
• Устраняет острые края
• Повышает безопасность продукции.
• Улучшает качество внешнего вида
• Придает конструкции жесткость.

Распространенные виды подшивки

• Открытый подол – Между слоями остается небольшой зазор.
• Закрытый подол – Полностью сплющенный
• Каплевидный подол – Используется для предотвращения растрескивания
• Подвернутый край – Закругленный край подола

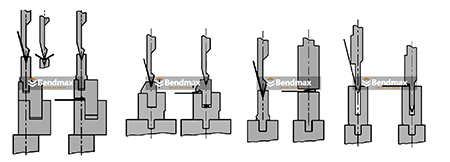

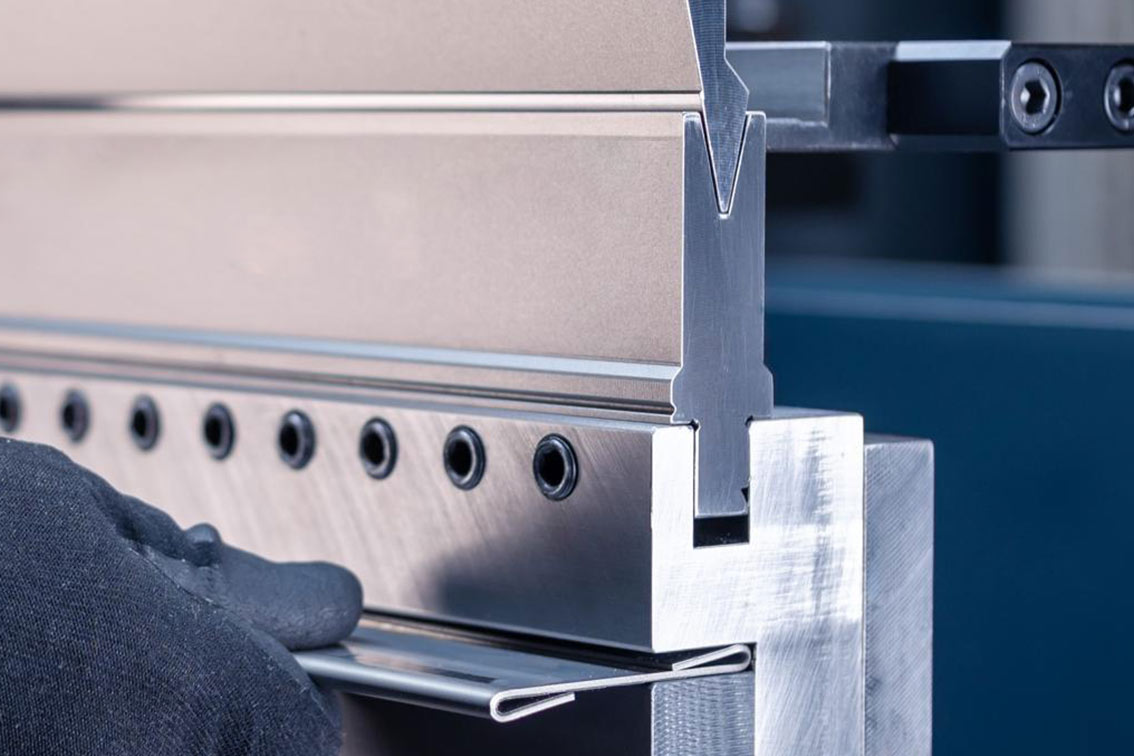

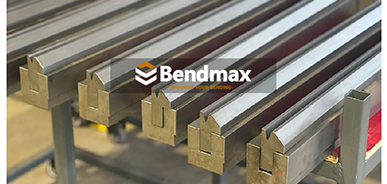

1/ Стандартный двухэтапный инструмент для подшивания

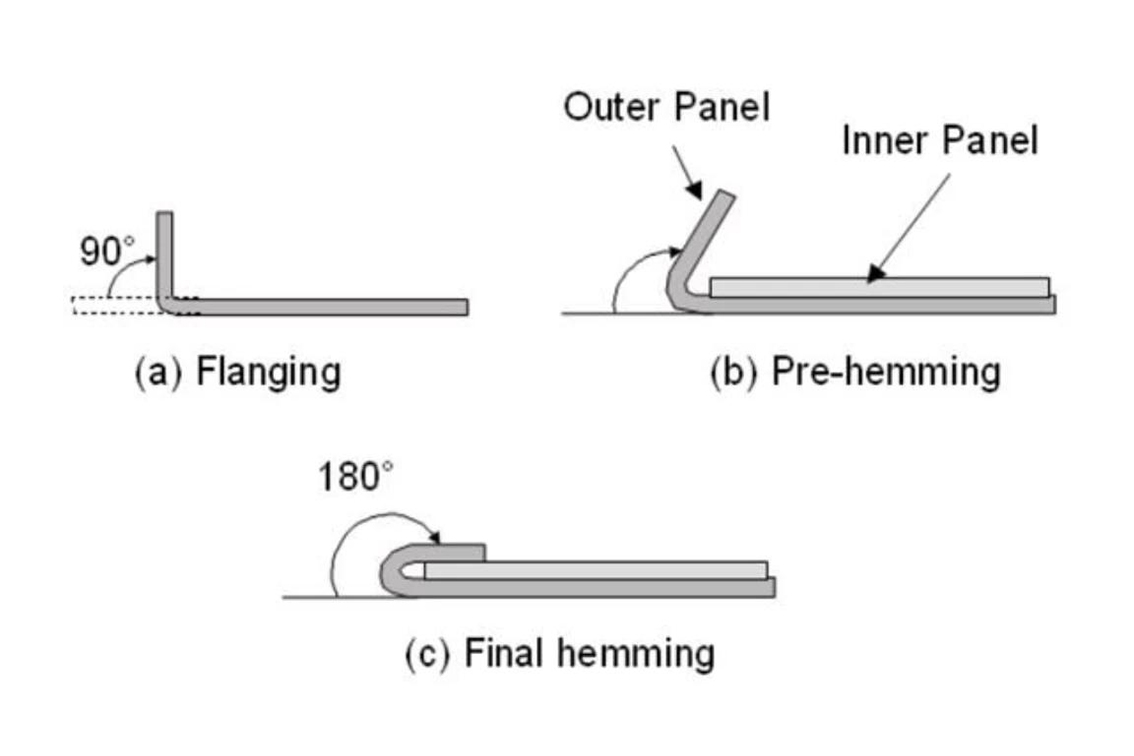

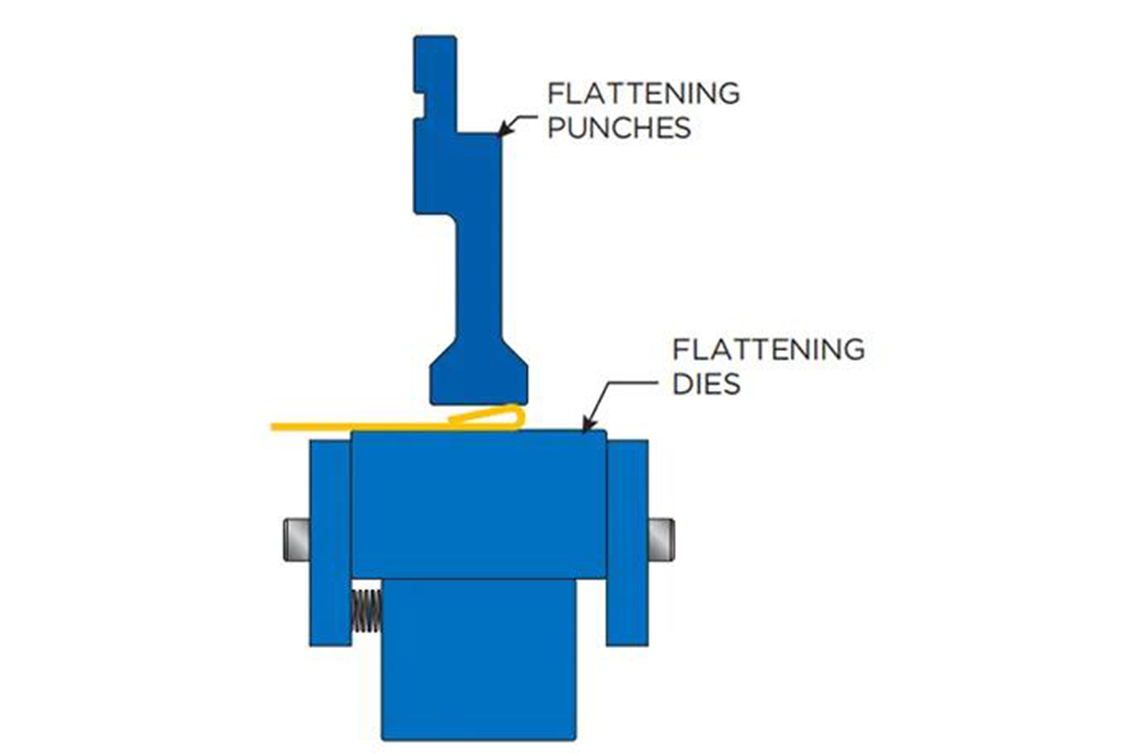

Принцип работы: Стандартная подшивка обычно выполняется в два шага:

• Шаг 1 – Предварительное сгибание: Листовой металл изгибается примерно на 30°–45°.
• Шаг 2 – Выравнивание: Для выравнивания края используются пломбировочный пуансон и матрица.

Преимущества:

• Наиболее широко используемый метод
• Экономически эффективная оснастка
• Простота в использовании
• Подходит для многих материалов
• Стабильные и надежные результаты

Типичные области применения:

• Электрошкафы
• Металлические корпуса
• Мебельные панели
• Корпуса бытовой техники

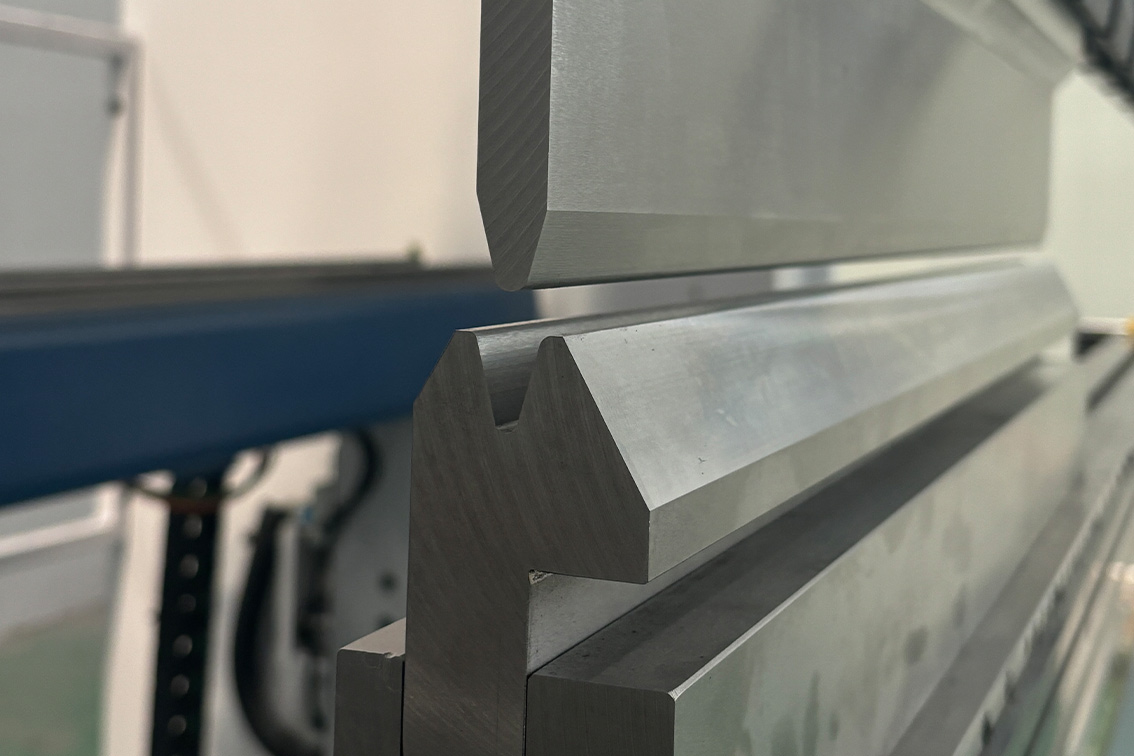

2/ Инструмент для обработки острых углов и выравнивания

Принцип работы: Ан острый удар Используется для создания острого предварительного угла изгиба перед выравниванием. Это повышает точность подгибки и уменьшает деформацию материала.

Преимущества:

• Более высокая точность
• Более точный контроль угла изгиба
• Подходит для тонких материалов
• Снижает риск образования трещин

Типичные материалы:

• Нержавеющая сталь
• Оцинкованная сталь
• Алюминий
• Холоднокатаная сталь

3/ Инструмент для подшивания в один этап

Инструмент для одноэтапной подшивки завершает процесс. Предварительное сгибание и выравнивание за один проход.

Преимущества:

• Чрезвычайно высокая эффективность
• Идеально подходит для массового производства.
• Подходит для автоматизированных линий.
• Сокращает время цикла

Типичные отрасли промышленности:

• Автомобильное производство
• Бытовая техника
• Крупномасштабные производственные линии

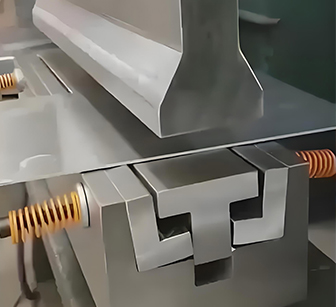

4/ Пружинный инструмент для подгибки

В пружинных инструментах используются внутренние пружины, которые автоматическая регулировка давления во время выравнивания.

Преимущества:

• Компенсирует колебания толщины.
• Улучшает согласованность
• Обеспечивает равномерный край подола.
• Подходит для прецизионных деталей.

Приложения:

• Автомобильные панели
• Детали из листового металла прецизионной обработки
• Декоративные элементы

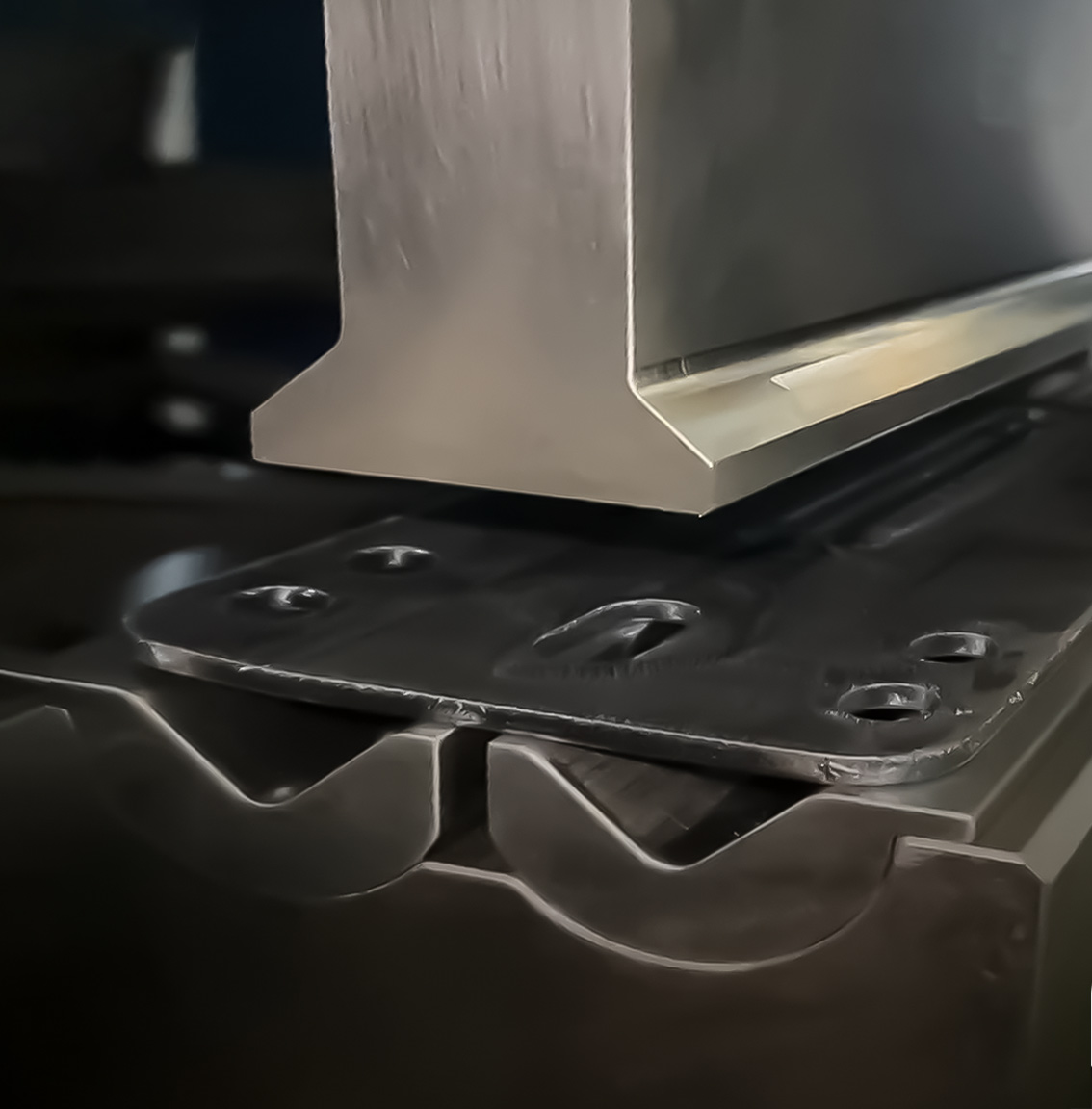

5/ Инструмент для подшивания без следов

Инструменты, предотвращающие появление следов, используют ролики, нейлоновые или полиуретановые вставки для предотвращения повреждения поверхности.

Преимущества:

• Предотвращает появление царапин
• Улучшает качество поверхности
• Сокращает объем отделочных работ.
• Идеально подходит для видимых частей.

Типичные материалы:

• Нержавеющая сталь
• Алюминий
• Листы с покрытием
• Декоративные панели

2. Как выбрать подходящий инструмент для подшивания

Тип сгибаемого материала играет решающую роль при выборе инструмента. Различные материалы ведут себя по-разному во время операций выравнивания и подгибки.

1/ Общие соображения относительно материалов

Низкоуглеродистая сталь (CRS)
Низкоуглеродистая сталь — один из самых простых материалов для подгибки. Для большинства задач обычно достаточно стандартного двухэтапного инструмента для подгибки.

Нержавеющая сталь
Нержавеющая сталь обладает большей прочностью и меньшей пластичностью, что делает её более склонной к растрескиванию при сплющивании. В данном случае:

• Рекомендуется использовать инструмент для предварительного изгиба.
• Может потребоваться больший внутренний радиус изгиба.
• Подпружиненный инструмент для подшивания улучшает результаты.

Алюминий
Алюминий мягче, но более чувствителен к повреждениям поверхности. Для алюминиевых листов:

• Рекомендуется использовать инструменты для подшивания, не оставляющие следов.
• Роликовые или нейлоновые вставки помогают предотвратить царапины.

Оцинкованные или покрытые материалы
Защита поверхности имеет решающее значение. Использование стандартных стальных штампов может привести к появлению царапин.

• Инструмент для подшивания без следов
• Плоские матрицы с защитой из полиуретана или нейлона

2/ Толщина листа

Толщина листа — один из важнейших параметров при выборе инструмента для выравнивания. Различные типы инструмента подходят для разных диапазонов толщины.

Тонкий лист (0,5–1,5 мм)
Для обработки тонких материалов требуется точный контроль, чтобы предотвратить образование складок или трещин. Рекомендуемая оснастка:

• Острый угол + инструмент для выравнивания
• Стандартный двухэтапный инструмент для подшивания

Средняя толщина (1,5–3,0 мм)
Такой диапазон толщины характерен для электротехнических шкафов, металлической мебели и корпусов оборудования. Рекомендуемый инструмент:

• Стандартные инструменты для выравнивания
• Пружинный инструмент для подшивания

Толстый лист (>3,0 мм)
Требуется дополнительное усилие изгиба, и прочность инструмента становится критически важной. Рекомендуемый инструмент:

• Инструмент для выравнивания материалов повышенной прочности
• Штампы из высокопрочной легированной стали

3/ Требования к типу подола

Открытый подол
Оставляет небольшой зазор внутри, требует меньшего усилия, проще в изготовлении. Подходит для конструкционных элементов и невидимых деталей.

Закрытый подол
Полностью сплющенная поверхность требует более высокой точности и более сложной обработки. Подходит для декоративных деталей и видимых кромок.

Каплевидный подол
Используется при высоком риске образования трещин. Рекомендуется для нержавеющей стали и толстых материалов.

4/ Требования к качеству поверхности

Качество поверхности имеет первостепенное значение. Стандартные инструменты для выравнивания могут оставлять следы, царапины или отметины от давления. Если внешний вид поверхности имеет решающее значение, Инструмент для подшивания без следов (с роликами, нейлоновыми вставками или полиуретановой защитой) настоятельно рекомендуется для:

• Панели из нержавеющей стали
• Декоративные алюминиевые детали
• Внешние компоненты бытовой техники
• Панели лифта

5/ Объём производства

• Низкий уровень громкости: Стандартная двухэтапная подшивка (более низкая начальная стоимость, гибкость).
• Средний объем: Подпружиненный инструмент для подшивания (более стабильная работа, улучшенная повторяемость).
• Большой объем: Инструмент для одноэтапной подшивки (высокая эффективность, идеально подходит для автоматизации автомобильной и бытовой техники).

6/ Совместимость с листогибочным прессом

Не все системы инструментов взаимозаменяемы. К распространенным системам инструментов относятся: Система Wila, система Trumpf, система Amada и система LVD.

Например, при использовании листогибочного пресса типа Wila, совместимый инструмент, такой как... Пуансон для выравнивания № 19.041 и Матрица для выравнивания № 29.384 обеспечивает точное позиционирование и надежные результаты изгиба.

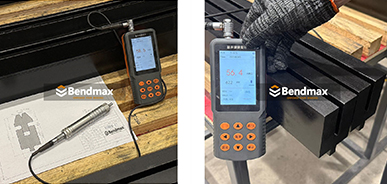

7/ Материал и твердость инструмента

Долговечность инструмента в значительной степени зависит от качества материала и термообработки. Высококачественный инструмент для выравнивания обычно изготавливается из 42CrMo с диапазоном твердости HRC 54–60Это обеспечивает более длительный срок службы, лучшую износостойкость и стабильные характеристики выравнивания.

8/ Баланс между стоимостью и производительностью

Выбор инструмента зависит не только от его производительности, но и от экономической эффективности. Использование высококачественного инструмента для выравнивания может иметь более высокую первоначальную стоимость, но значительно снизить долгосрочные затраты на замену.

3. Рекомендуемые решения по инструментальной обработке распространенных проблем при подшивании кромок.

В практическом производстве листового металла выбор правильной комбинации инструментов зачастую является наиболее эффективным способом решения проблем, связанных с дефектами при загибке кромок.

Проблема 1 — Растрескивание по линии подола

• Причины: Слишком малый внутренний радиус изгиба, низкая пластичность, чрезмерное сжатие.
• Решения: Используйте острый пуансон для предварительной гибки, увеличьте радиус изгиба, примените двухэтапный процесс.

Проблема 2 — Образование складок при разглаживании

• Причины: Тонкий листовой материал, недостаточная поддержка штампа, неравномерное давление.
• Решения: Используйте подпружиненные инструменты для подгибки, увеличьте опорную поверхность для выравнивания, используйте более широкие матрицы.

Проблема 3 — Следы или царапины на поверхности

• Причины: Прямой контакт стали со сталью, шероховатая поверхность инструмента, износ инструмента.
• Решения: Используйте инструменты для подшивания, не оставляющие следов, применяйте роликовые выравнивающие матрицы, используйте нейлоновые или полиуретановые вставки.

Проблема 4 — Неравномерное выравнивание

• Причины: Несоосность инструмента, неравномерная нагрузка на листогибочный пресс, деформация инструмента.
• Решения: Используйте прецизионно заточенные инструменты для выравнивания, проверяйте соосность, регулярно калибруйте листогибочный пресс.

Проблема 5 — Чрезмерный износ инструмента

• Причины: Низкокачественный материал, недостаточная твердость, высокое трение.
• Решения: Используйте высокопрочную легированную сталь (HRC 54–60), глубоко закаленные штампы, проводите регулярный контроль.

4. Советы по уходу за инструментами для подшивания и выравнивания.

Надлежащее техническое обслуживание инструменты для подшивания и выравнивания Это крайне важно для обеспечения стабильного качества гибки, продления срока службы инструмента и снижения долгосрочных производственных затрат.

1/ Регулярная очистка поверхностей инструмента

• Очистка поверхностей инструментов после каждой производственной смены.
• Используйте мягкие ткани или неабразивные чистящие средства.
• Немедленно удаляйте металлическую стружку и пыль.
• Избегайте использования жестких инструментов, которые могут повредить поверхности инструмента.

2/ Регулярная проверка на износ инструмента

• Регулярно визуально осматривайте кромки инструмента.
• Проверьте поверхность на наличие шероховатости или микротрещин.
• Периодически измеряйте критические размеры.
• Заменяйте инструмент, когда износ превышает допустимые пределы.

3/ Правильные методы смазки

• При хранении нанесите антикоррозийное масло.
• При обработке труднообрабатываемых материалов используйте подходящие смазочные материалы.
• Избегайте чрезмерного использования смазки, так как это может загрязнить поверхности.
• Перед началом работы удалите излишки масла.

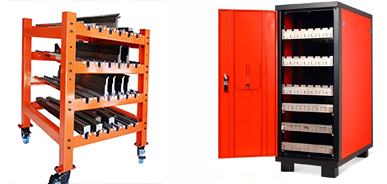

4/ Правильные методы хранения инструментов

• Храните инструменты в специально оборудованных шкафах для инструментов.
• Используйте защитные разделители между инструментами.
• Храните инструменты в сухом месте.
• Избегайте складывания инструментов непосредственно друг на друга.

5/ Предотвращение перегрузки инструмента

• Перед началом работы всегда проверяйте требуемый тоннаж.
• Используйте инструмент в пределах его грузоподъемности.
• Избегайте резких ударных нагрузок.
• Регулярно проверяйте настройки давления в машине.

6/ Периодическая шлифовка и восстановление поверхности

• При появлении признаков износа необходимо выполнить повторную шлифовку.
• Сохраните правильную геометрию после повторной шлифовки.
• Используйте профессиональное шлифовальное оборудование.
• После реставрации проверьте размеры.

7/ Рекомендуемый график технического обслуживания

• Ежедневно: Очистите поверхности, удалите металлические частицы, нанесите легкое защитное масло.
• Еженедельно: Осмотрите кромки, проверьте выравнивание, убедитесь в качестве обработки поверхности.
• Ежемесячно: Измерьте размеры, проверьте твердость, при необходимости выполните незначительную доработку покрытия.

5. Почему стоит выбрать профессиональные инструменты для подшивания?

В современном производстве изделий из листового металла качество инструменты для подшивания и выравнивания Это напрямую определяет внешний вид конечного продукта, его прочность и эффективность производства. Выбор надежного поставщика оснастки — это не только вопрос цены, но и точности, долговечности и долгосрочной стабильности.

1/ Высокоточная технология производства обеспечивает стабильную работу.

Профессиональные инструменты для подгибки кромок изготавливаются из высококачественной легированной стали с использованием передовых технологий обработки на станках с ЧПУ, что обеспечивает точность и стабильность размеров.

• Высокая точность размеров
• Стабильные характеристики формования
• Стабильное качество подшивки
• Снижение вариативности производства

2/ Высококачественные материалы и термообработка

Надежные инструменты для подгибки обычно изготавливаются из высокопрочных легированных сталей, таких как... 42CrMo и закаленных марок инструментальной стали. Благодаря контролируемой термообработке инструмент достигает уровня твердости. HRC 54–60Это обеспечивает:

• Отличная износостойкость
• Длительный срок службы
• Стабильное сопротивление деформации под нагрузкой

3/ Проверенная на практике конструкция оснастки

Профессиональные инструментальные решения разрабатываются на основе реальных промышленных условий, обеспечивая совместимость со стандартными процессами подгибки, требованиями к поверхности без следов и высокопроизводительными производственными линиями.

• Автомобильные кузовные панели
• Электрические корпуса
• Шкафы из нержавеющей стали
• Бытовая техника
