В современном листогибочном производстве производительность листогибочного пресса зависит не только от точности станка, но и от совместимости станка и инструментальной системы. Даже высокоточные листогибочные прессы с ЧПУ не могут обеспечить стабильные результаты гибки, если пуансон, матрица, система зажима или высота инструмента неправильно подобраны.
Для производственных цехов, ориентированных на производительность, повторяемость и долгосрочную прибыльность, соответствие оснастки возможностям станка является одним из важнейших факторов для достижения эффективной работы по гибке.
Для получения дополнительной информации об инструментах для листогибочных прессов и технических ресурсах посетите сайт: Официальный сайт BENDMAX.
Инструменты для листогибочных прессов работают под высоким давлением во время гибки. Если инструментальная система не соответствует конструкции станка и конфигурации зажима, могут возникнуть различные производственные проблемы, в том числе:
Непостоянные углы изгиба
Низкая воспроизводимость
«Несоосность инструмента»
Чрезмерная нагрузка на оборудование
Увеличенное время настройки
Преждевременный износ инструмента
Повреждение гидравлических или зажимных систем.
Совместимая система оснастки обеспечивает стабильное позиционирование, точное распределение нагрузки и надежную работу при гибке на протяжении всего производственного процесса.
Для лучшего понимания совместимости инструментов и характеристик гибки вы также можете прочитать:
В разных листогибочных прессах используются разные стандарты зажима. Инструмент должен соответствовать конструкции верхнего и нижнего зажима станка.
К распространенным системам зажима относятся:
Высокопроизводительная оснастка для листогибочных прессов постоянно совершенствуется. Мы стремимся стать лучшим поставщиком лабораторного оборудования для вас.
Читать далее
Производитель прецизионных листогибочных прессов из стали 42CrMo.
Читать далее
Гидравлические зажимные системы широко используются в современных листогибочных прессах с ЧПУ, поскольку они сокращают время настройки и повышают точность выравнивания инструмента.
Механические зажимы остаются распространенными в традиционных операциях гибки благодаря своей низкой стоимости и простоте обслуживания.
Для получения дополнительной информации об интерфейсах инструментов и стандартах совместимости, ознакомьтесь со следующими материалами:
«Общие стандарты оснастки для листогибочных прессов и анализ взаимодействия компонентов»
Высота инструмента — еще один важный фактор, который часто упускают из виду операторы.
Если высота пуансона и матрицы несовместима с ходом станка или шириной светового проема, на листогибочном прессе могут возникнуть следующие проблемы:
Стандартизированная высота инструмента повышает взаимозаменяемость и сокращает время регулировки станка, особенно для предприятий, использующих несколько инструментальных систем.
Рекомендуемая статья по теме:
«Как выбрать правильный инструмент для листогибочного пресса»
Выбор оснастки также должен соответствовать тоннажной грузоподъемности листогибочного пресса.
Использование инструментов, превышающих номинальную грузоподъемность, может привести к следующим последствиям:
Например, для узких V-образных отверстий матрицы требуется значительно большее усилие изгиба. Перед началом производства операторы всегда должны проверять требуемый тоннаж, используя таблицы усилий изгиба или формулы расчета.
Правильно подобранная система инструментов равномерно распределяет давление и защищает как сами инструменты, так и конструкцию станка.
Полезные технические справочные материалы:

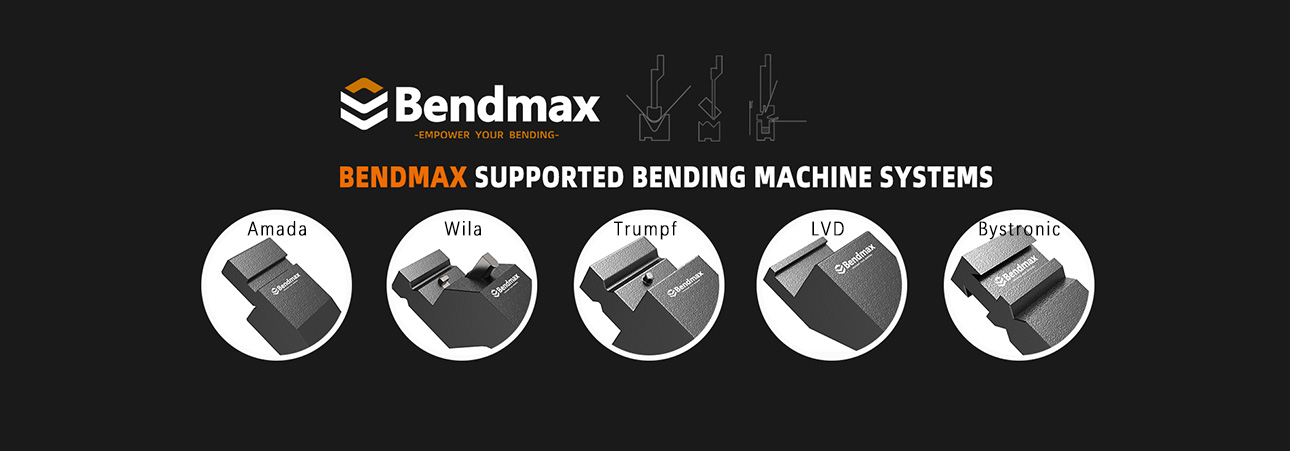

Различные инструментальные системы разработаны для разных конструкций станков и производственных требований. Правильный выбор инструментального интерфейса повышает совместимость, скорость настройки и стабильность гибки.
Для лучшего понимания различий между инструментальными системами посетите:
«Общие стандарты оснастки для листогибочных прессов и анализ взаимодействия компонентов»
Европейская оснастка — одна из наиболее широко используемых систем в мировой обработке листового металла. Она предлагает:
Эта система особенно популярна в Европе, Юго-Восточной Азии и в цехах общего назначения.
В американской оснастке обычно используются крепления хвостовикового типа и сегментированные пуансоны.
К преимуществам относятся:
В североамериканской обрабатывающей промышленности по-прежнему широко распространены американские инструменты.

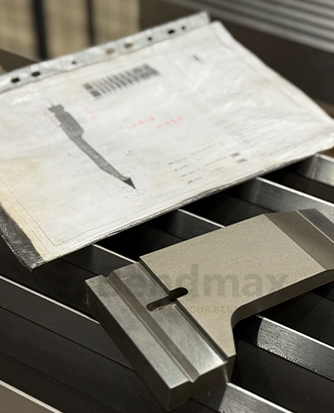

Инструментальные системы Wila известны своей высокой точностью и быстрой настройкой.
К основным преимуществам относятся:
Системы Wila часто используются в высокоточных процессах гибки на станках с ЧПУ, где производительность и точность имеют решающее значение.
Гидравлические системы позволяют операторам быстро и равномерно менять навесное оборудование.
В число преимуществ входят:
Эта система идеально подходит для автоматизированного или крупносерийного производства.
Механические зажимные системы долговечны и экономичны.
К преимуществам относятся:
Они по-прежнему пригодны для многих стандартных производственных задач.
Вам также может быть интересно:
Сравнение гидравлических и механических систем зажима листогибочных прессов.
Во многих цехах по изготовлению металлоконструкций используется несколько листогибочных прессов с различными стандартами оснастки. Использование адаптеров, подставок и совместимых зажимных систем позволяет цехам:
Системы сменных инструментов также помогают производителям быстрее реагировать на меняющиеся требования клиентов.
Неправильная совместимость оснастки может привести к серьезным производственным проблемам, таким как:
Даже небольшая разница в высоте инструмента может повлиять на точность гибки при многопозиционном производстве.
Правильно подобранная инструментальная система напрямую повышает рентабельность производства.
В число преимуществ входят:
Со временем эти преимущества значительно снижают эксплуатационные расходы и повышают рентабельность инвестиций для производственных предприятий.
При выборе оснастки для листогибочного пресса производители должны учитывать следующие факторы:
Вместо того чтобы сразу закупать излишки оснастки, многие профессиональные производители постепенно формируют библиотеку инструментов, исходя из производственных потребностей.
Каждый блок оснащен съемными, регулируемыми держателями для инструментов, предназначенными для хранения любых инструментов американского и европейского производства, включая инструменты систем Amada, Trumpf, LVD, Wila, Bystronic, а также сборочные инструменты. Шкаф также включает дополнительные меры безопасности, предотвращающие одновременное открытие нескольких полок, а также их перемещение во время использования.
Соответствие оснастки возможностям станка имеет решающее значение для достижения точных, эффективных и надежных операций гибки на листогибочном прессе. Правильная совместимость между системой оснастки и станком улучшает качество гибки, защищает оборудование, сокращает время настройки и повышает долгосрочную производительность.
Независимо от того, используются ли европейские, американские, системы Wila, гидравлические или механические, выбор правильной конфигурации инструмента является стратегической инвестицией в эффективность производства и стабильность выпускаемой продукции.
Если вы не уверены, какие пуансоны, матрицы, адаптеры или зажимные системы для листогибочного пресса лучше всего подходят для вашего станка, посетите [ссылку]. БЕНДМАКС или свяжитесь с нашей инженерной командой для получения профессиональных рекомендаций по выбору оснастки и индивидуальных решений по гибке.
