Решение: Однократная гибка ребер листовой стали толщиной 1,2 мм с использованием листогибочного пресса Amada.

Требования заказчика

Заказчик обратился к нам с конкретной задачей по гибке, связанной с...тонкий стальной лист с ребристой структуройЭто требует как эффективности, так и соответствия размеров.

Основные требования заказчика включали:

Материал:Стальной лист,толщина 1,2 мм

Машина: Пресс-торшер Amada

Нижнее отверстие матрицы: V = 60 мм

Способ формования: Одноэтапная формовка (гибка за один проход)

Особенность части:Многоугольный профиль сребро жесткости (усилительная конструкция)

Ожидания в отношении качества:

Стабильные углы изгиба

Чистая формовка без деформаций.

Постоянная форма ребер

Высокая воспроизводимость для серийного производства.



Поскольку заготовка включает в себя геометрия ребер и множество углов изгибаСтандартные прямые пуансоны не подходили для получения требуемой формы за одну операцию.

Анализ проблем

После изучения чертежа наша инженерная группа выявила несколько ключевых проблем:

1. Ребристая структура требует контролируемого потока материала.

Наличие ребро (усилительный элемент) увеличивает сопротивление формованию и изменяет характер течения материала при гибке. Без надлежащей поддержки инструмента:

• Ребро может обрушиться или деформироваться
• Материальное напряжение может вызвать отклонение угла
• Может потребоваться несколько этапов формования.

Это снизит эффективность производства и увеличит время производственного цикла.

2. Одноэтапная формовка требует точного подбора инструмента.

Заказчик конкретно потребовал формирование с одного удара, значение:

• Необходимо сформировать все углы. одним движением
• Геометрия инструмента должна точно соответствовать профилю детали.
• Пружинный эффект должен быть должным образом компенсирован.

Это требует инструменты для создания пользовательских профилейнестандартные пробойники.

3. Тонкий материал нуждается в надежной опоре.

С сталь толщиной 1,2 ммНеправильный выбор инструмента может привести к следующим последствиям:

• Морщинистость
• Неравные углы
• Деформация поверхности
• Снижена точность ребер.

Надлежащая поддержка со стороны плеч матрицы имеет важное значение.

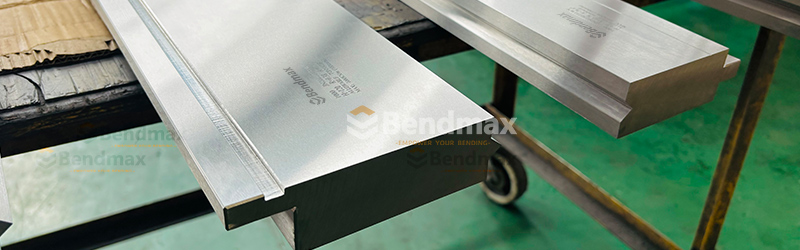

Наше решение: Рекомендации по выбору инструмента для гибки ребер

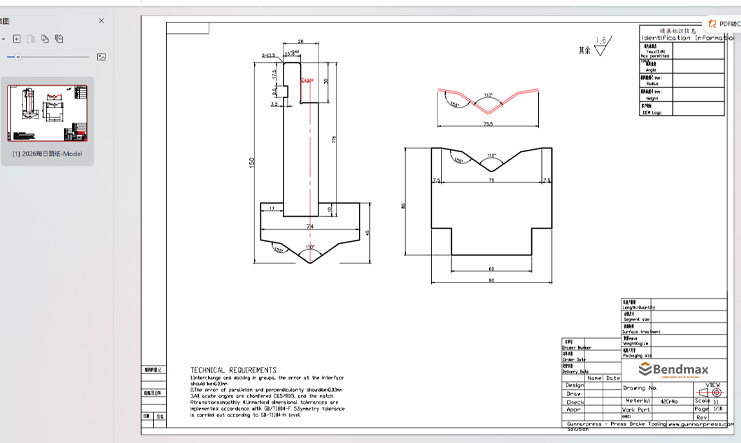

После технической оценки наши инженеры рекомендовали использовать Инструменты для гибки ребер на заказ, специально разработанный в соответствии с профилем, показанным на чертеже.

Рекомендуемая конфигурация инструмента:

Тип инструмента:Набор пуансонов и матриц для гибки ребер

Совместимость с оборудованием:Система Амада

Нижнее отверстие матрицы:V = 60 мм

Метод формования:Формирование профиля за один удар

Материальная поддержка:Оптимизирован для формовки тонких листов.

Сопоставление профилей:Индивидуальная геометрия, повторяющая форму ребер детали.

Такая конструкция оснастки позволяет формировать ребра и уголки одновременно за один ход пресса.

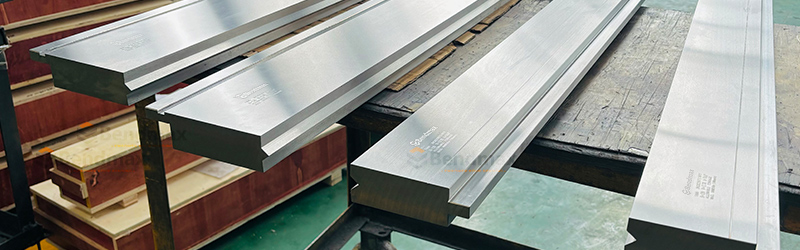

Почему был выбран инструмент для гибки ребер

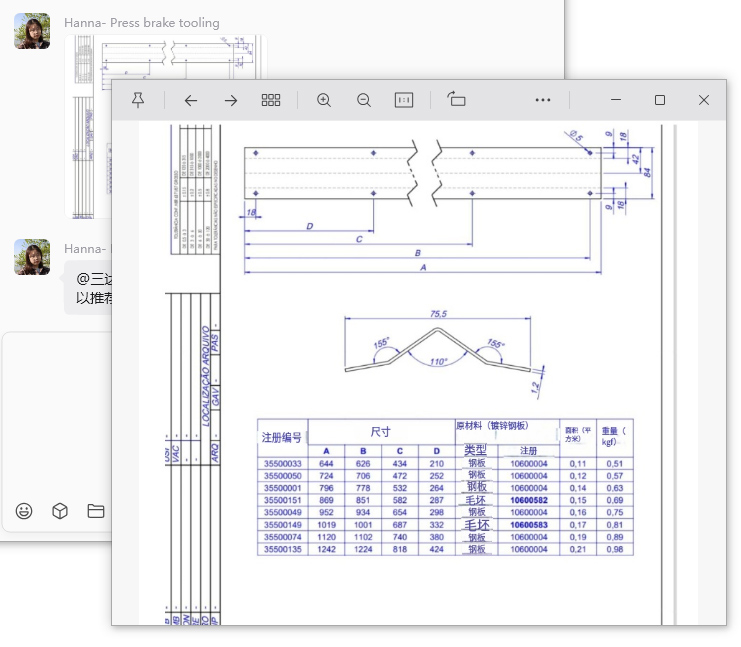

На чертеже изображена ребристая структура, включающая в себя:

• Несколько углов изгиба (155° + 110°)
• Геометрия ребер усиления
• Контролируемое расстояние между размерами

Стандартные пуансоны не могут точно контролировать деформацию в таких конструкциях. Инструмент для гибки ребер обеспечивает:

Точное формирование ребер

Специально разработанный наконечник пуансона поддерживает геометрию ребер и предотвращает их деформацию в процессе формовки.

Повышение эффективности производства за один шаг

С согласованной геометрией инструмента:

• Дополнительная формовка не требуется.
• Сокращение времени цикла
• Повышение эффективности производства

Улучшенная размерная согласованность

Специальная оснастка для изготовления ребер жесткости обеспечивает:

• Стабильная точность угла
• Равномерная высота ребер
• Сниженная вариация упругого восстановления

Результат достигнут

После внедрения рекомендованной оснастки для гибки ребер заказчик успешно добился следующих результатов:

• Операция по формовке за один проход успешно завершена.
• Стабильная ребристая структура без деформаций.
• Точные углы изгиба
• Повышение эффективности производства
• Стабильное качество серийного производства

Готовые детали соответствовали размерным и функциональным требованиям заказчика.

Инженерный анализ

Этот случай демонстрирует, что при изгибании деталей с ребра или усиливающие конструкцииВыбор правильного профиля инструмента имеет решающее значение.

Для компонентов, требующих:

• Усиленные ребра жесткости
• Многоугольная формовка
• Высокоточная гибка тонких листов
• Эффективность формирования за один удар

Специальная оснастка для гибки ребер Зачастую это самое надежное решение.
