Система формирования коронки на листогибочном прессе: почему компенсационный стол необходим.

Система формирования коронки на листогибочном прессе: почему компенсационный стол необходим.

Подробно рассматривается, как таблица компенсации повышает точность изгиба длинных деталей, минимизирует отклонения углов и обеспечивает стабильные результаты в системах профилирования типа Wila, Amada и Trumpf.

При гибке листового металла точность имеет первостепенное значение. Однако при гибке длинных заготовок гибочные станки часто сталкиваются с распространенной проблемой: прогибом. При больших нагрузках как направляющая, так и рабочий стол могут подвергаться незначительной деформации, что приводит к различным углам гибки в середине и на концах заготовки. Это приводит к непостоянству углов, что напрямую влияет на качество продукции.

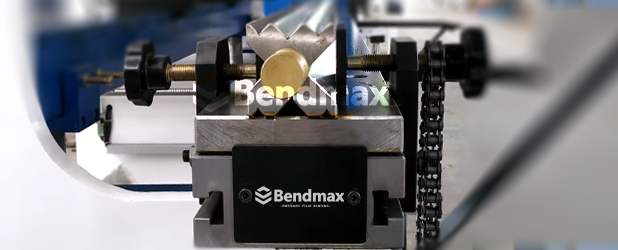

Здесь важную роль играет система компенсации гибочного станка (также известная как компенсационный стол).

Высокое качество Прогиб листогибочного прессаСистемаЭто важная вспомогательная система, предназначенная для компенсации прогиба в процессе гибки и обеспечения равномерного угла заготовки по всей ее длине. Без компенсационного стола прогиб направляющей и рабочего стола привел бы к расширению среднего угла и уменьшению углов на концах. Компенсационная система разработана специально для решения этой проблемы.

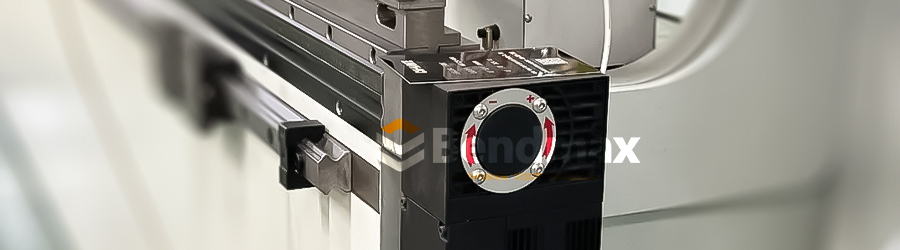

Механические системы компенсации прогибаОбычно они состоят из набора регулируемых клиновых блоков или клиновых механизмов. Эти клинья перемещаются относительно друг друга, чтобы регулировать форму рабочего стола, компенсируя деформацию станка, вызванную изгибающими силами. Путем регулирования положения клиньев во время изгиба прикладывается противодействующая деформационная сила, компенсирующая ошибки, возникающие в процессе реальной работы.

Механическая компенсация выпуклости обычно делится на ручную и автоматическую, каждая из которых имеет свои преимущества и недостатки и подходит для различных применений.

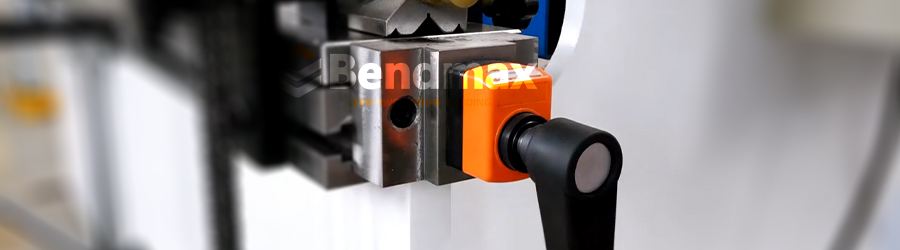

Ручная механическая компенсация прорезывания зуба

Принцип работы: Ручная механическая компенсация прогиба регулирует форму рабочего стола путем ручной регулировки клиньев или других механических компонентов для компенсации деформации в процессе гибки. Операторы вручную поворачивают регулировочные механизмы в зависимости от потребностей процесса и опыта, перемещая клинья в соответствующие положения для компенсации.

Преимущества:

Низкая стоимость: Устройства с ручной регулировкой просты в использовании, имеют более низкие производственные и эксплуатационные расходы.

Простота в эксплуатации: Конструкция относительно проста, понятна и удобна в использовании, подходит для начинающих и малых предприятий.

Недостатки:

Низкая точность регулировки: Ручная регулировка зависит от опыта и навыков оператора, что приводит к низкой точности, и это создает трудности при высоких требованиях к точности.

Низкая эффективность: Процесс ручной регулировки занимает много времени, что влияет на эффективность производства, особенно при необходимости частых корректировок.

Низкая адаптивность: непригодно для сценариев, требующих быстрой смены заготовок и корректировки параметров процесса.

Подходящие сценарии

Мелкосерийное производство: подходит для мелкосерийного производства без частых корректировок.

Низкие требования к точности: Идеально подходит для задач гибки с низкими требованиями к точности.

Ограниченный бюджет: Подходит для малых предприятий с ограниченным бюджетом.

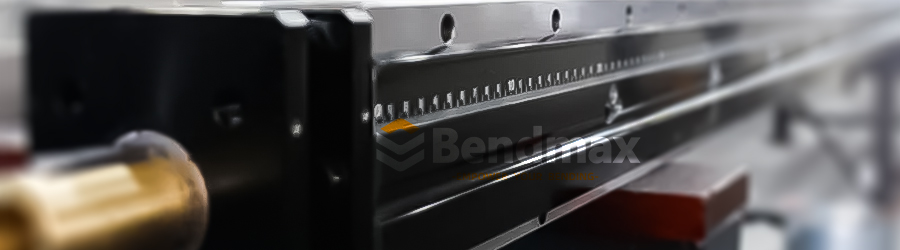

Автоматическая механическая компенсация прогибов

Принцип работы:Автоматическая механическая компенсация прогиба использует системы ЧПУ или другие автоматические устройства управления для мониторинга и регулировки положения клиньев в режиме реального времени. После ввода необходимых параметров компенсации система автоматически управляет механизмом регулировки для обеспечения точности изгиба.

Преимущества:

Высокая точность: автоматическая система управления обеспечивает высокоточную компенсацию, удовлетворяя требованиям высокоточной обработки.

Высокая эффективность: Автоматический процесс регулировки быстрый и стабильный, что повышает эффективность производства и подходит для массового производства.

Высокая стабильность: автоматическая система обеспечивает стабильные и последовательные эффекты компенсации, сводя к минимуму человеческие ошибки.

Недостатки:

Высокая стоимость: Автоматическая система компенсации сложна, что влечет за собой высокие затраты на производство и техническое обслуживание.

Высокие технические требования: Требуется квалифицированный персонал по эксплуатации и техническому обслуживанию, что увеличивает затраты на обучение и управление.

Подходящие сценарии:

Серийное производство: Подходит для крупномасштабного производства, требующего частых корректировок.

Высокие требования к точности: Идеально подходит для задач гибки, требующих высокой точности.

Высокие требования к автоматизации: подходит для высокоавтоматизированных и эффективных производственных сред.

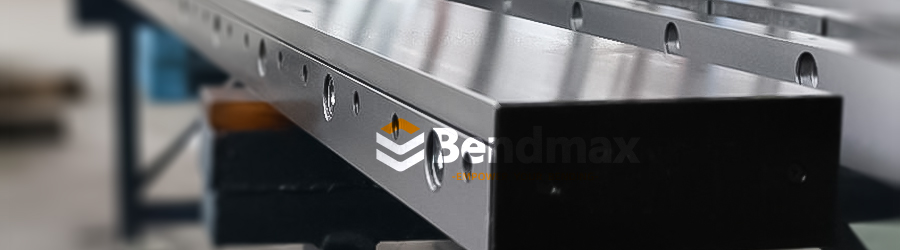

Преимущества механической компенсации: высокая точность и эффективность, а также многоточечное прорезывание коронок.

Уменьшает деформацию: Компенсирует деформацию рабочего стола и ползунка, вызванную воздействием внешних факторов.

приложенные силы обеспечивают постоянные углы изгиба и повышенную точность обработки.

особенно для длинных и разнообразных заготовок.

Повышает точность: Многоточечная механическая коронка позволяет осуществлять независимое

регулировка по всей длине рабочего стола, точное управление деформацией в каждом месте.

секция для обеспечения превосходной прямолинейности и однородности протяженных заготовок.

Гидравлическое выравнивание выпуклостей– Некоторые листогибочные прессы поставляются с завода с уже встроенной гидравлической системой выравнивания. Гидравлическое выравнивание использует гидравлические цилиндры, расположенные в станине станка. По мере заполнения цилиндров гидравлическим давлением они оказывают восходящую силу на станину станка, компенсируя деформацию. Современные гидравлические системы выравнивания часто оснащены так называемой динамической системой выравнивания. Динамическая система выравнивания обеспечивает уникальное преимущество, позволяя отслеживать несоответствия и сопротивление в процессе гибки, что дает возможность вносить корректировки в режиме реального времени для исправления не только несоответствий в самом листогибочном прессе, но и несоответствий в материале.

Примечание: Если ваш листогибочный пресс не оснащен гидравлической системой выравнивания прогиба, то для компенсации прогиба вам, вероятно, потребуется механическая система выравнивания прогиба.

Без компенсационного стола угол изгиба длинных деталей обычно больше в середине и меньше на обоих концах. Однако с компенсационным столом вся линия изгиба может оставаться равномерной и точной.

Для операторов, использующих современный листогибочный пресс с ЧПУСистема коррекции развала колес — это не просто дополнительное устройство, а необходимое решение для достижения точного изгиба.
