Инструмент для листогибочных прессов

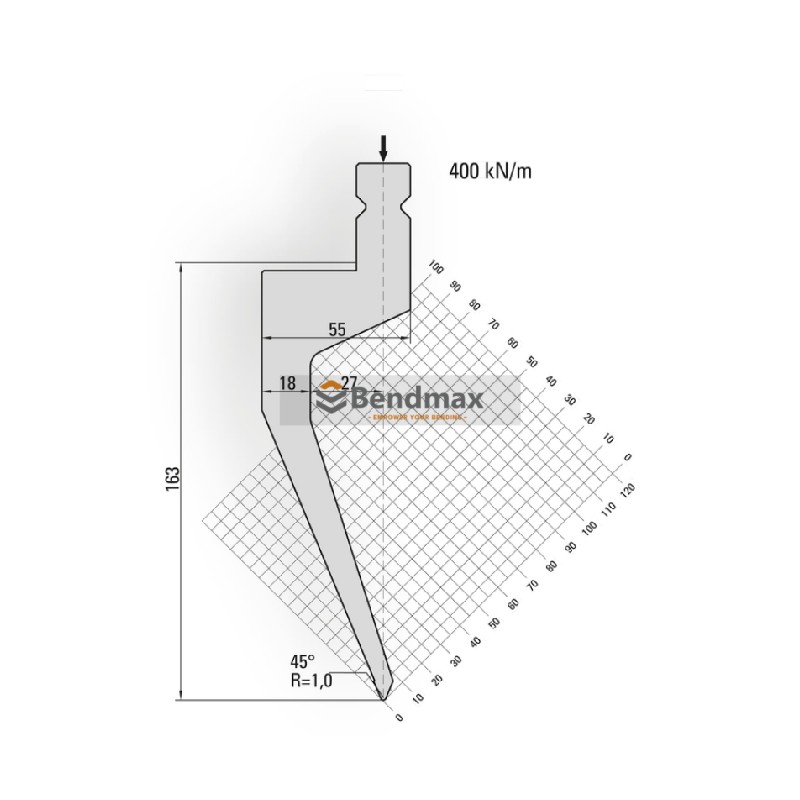

Пуансон с изогнутой ручкой для глубокой гибки коробок. Они имеют вытянутое тело и закругленный кончик. Такая форма помогает им избегать ударов по металлу при выполнении изгибов. Они полезны для создания глубоких U-образных профилей, коробчатых форм и других сложных изгибов. Обычные пуансоны имеют более острые углы и лучше подходят для простых работ по гибке.

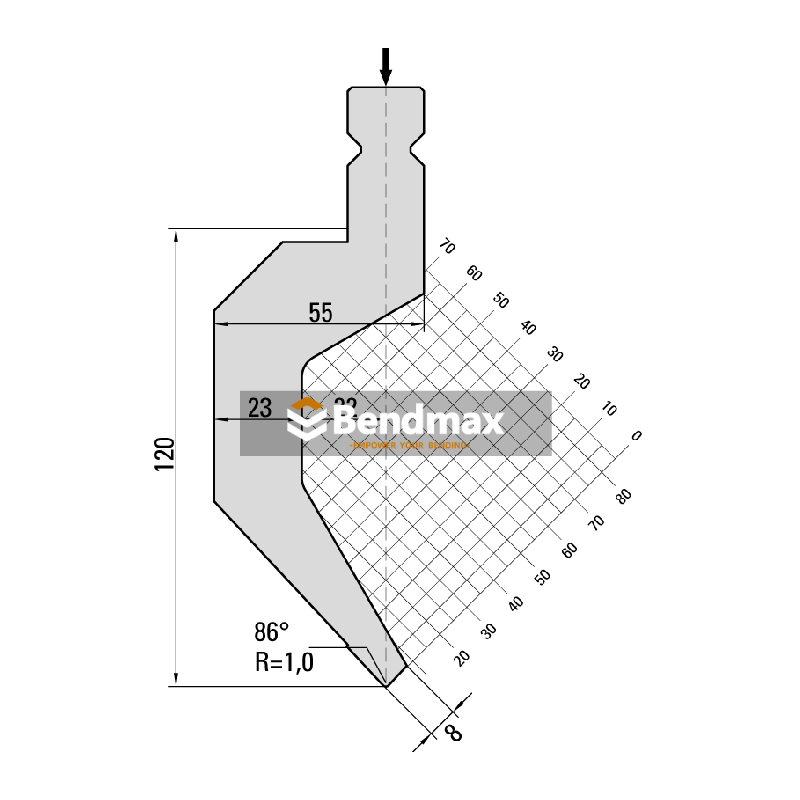

Инструмент для листогибочного пресса типа Trumpf с изогнутой стойкой Это специальные инструменты, используемые на листогибочных прессах для гибки металлических листов. Их изогнутая конструкция помогает предотвратить столкновения с заготовкой во время гибки. Эти инструменты облегчают гибку металла в стесненных условиях и помогают поддерживать постоянный угол и точность.

Инструмент для листогибочного пресса для усиления ребер жесткости. Это особый тип длинных углублений в листовом металле, используемых для его упрочнения или придания ему привлекательного внешнего вида. Инструменты для формирования ребер жесткости широко используются для создания ребер или валиков с целью упрочнения и стабилизации листового металла, отвода жидкостей или скрытия проводов. Высота этих инструментов позволяет использовать их на разных рабочих станциях. Мы предлагаем три специализированные категории оснастка для листогибочного прессаКаждый из них разработан для удовлетворения различных требований к гибке листового металла и достижения целевых показателей производительности: Инструменты для создания ребер жесткости – для обеспечения структурной прочности и предотвращения деформации; Функциональные инструменты для создания ребер жесткости – для создания инженерных элементов и сложных формовочных задач; Эстетические инструменты для создания ребер жесткости – для создания дизайнерских линий, узоров на поверхности и визуального улучшения.

Реверсивная вращающаяся опорная гибочная матрицаЭто специализированный остроугольный пуансон типа Bystronic, предназначенный для глубокой и острой гибки под острым углом. Благодаря углу заточки 30° и увеличенной высоте 175 мм, он обеспечивает исключительный зазор для формовки глубоких коробок и сложных геометрических форм. Его прецизионно заточенный радиус R1,0 мм и закаленная конструкция из стали 42CrMo4 гарантируют высокую точность и долговечность, что делает его идеальным инструментом для обработки сложных деталей из листового металла.

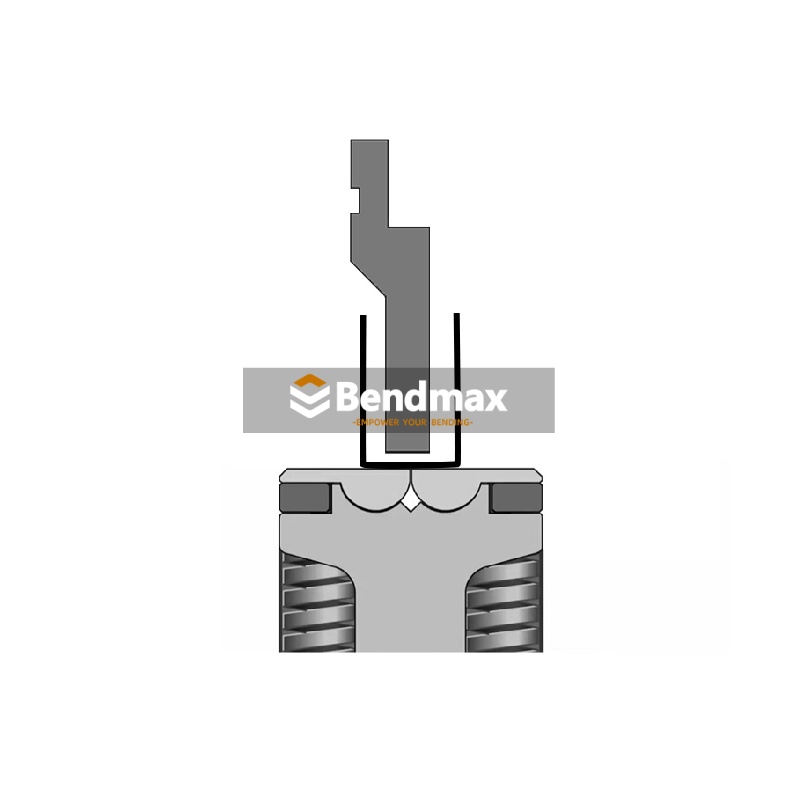

Предназначен для высокоточной U-образной формовки без царапин.Инструмент для формовки U-образного профиля на листогибочном прессеОн оснащен подпружиненной верхней подушкой и вращающимися закаленными роликами. Инновационная конструкция роликов заменяет фиксированные выступы, преобразуя трение скольжения в контакт качения. Это значительно снижает усилие изгиба до 30% и исключает появление следов на чувствительных материалах, таких как предварительно окрашенная, оцинкованная или полированная нержавеющая сталь. Это идеальное решение для производителей, которым необходима безупречная эстетика и стабильный контроль упругого восстановления при производстве U-образных профилей.

Для освоения искусства гибки коробок с четырьмя сторонами требуются инструменты, сочетающие в себе точность и гибкость. Наши Пробивка секций качающихся ушей Разработан для оптимизации этого процесса. Ключевое нововведение заключается в его выдвижной поворотный механизм ушейКак правило, при окончательной гибке боковых стенок коробки с возвратными фланцами деталь «заклинивает» на пуансоне. Наши поворотные упоры поворачиваются внутрь/наружу, освобождая оператору путь для мгновенного снятия готовой детали с матрицы, что экономит драгоценные секунды на каждом цикле.

Инструмент для гибки арматуры на листогибочном прессеЭтот инструмент разработан специально для сгибания круглых прутков и арматуры без деформации поперечного сечения материала. В отличие от стандартных V-образных матриц, которые сплющивают точку контакта, этот инструмент имеет полукруглую канавку, которая обхватывает пруток, обеспечивая идеально круглый профиль по всей длине изгиба. Изготовленный из высокопрочной легированной стали, он необходим для производства U-образных болтов, крюков и арматуры для бетона с неизменной точностью и структурной целостностью.

При обработке листового металла формовка глубоких U-образных деталей или закрытых коробок с использованием стандартного инструмента часто терпит неудачу из-за недостаточного зазора, что приводит к столкновениям детали с пуансоном. Верхний пуансон листогибочного пресса оконного типарешает эту критическую проблему с помощью своих специализированных Центральная оконная конструкция. Такая конструкция создает «проход» для заготовки, делая ранее невозможным — гибку глубоких полостей — легкой и точной.

Добейтесь безупречного качества поверхности с помощью нашей гибочной матрицы с крыловидным креплением, специально разработанной для устранения царапин и следов волочения на чувствительных материалах, таких как нержавеющая сталь и алюминий с зеркальной полировкой.Вращающаяся гибочная матрица для листового металлаВ конструкции используются поворотные поверхности крыльев, которые перемещаются вместе с листом, предотвращая проскальзывание материала и трение. Это идеальное решение для гибки коротких фланцев без деформации, предотвращения набухания на изгибах гипотенузы и обеспечения точных результатов даже при гибке вблизи отверстий.

Набор штампов для гибки листового металлаZ-образная гибка, также известная как Z-образная гибка, является важнейшим процессом в современном производстве листового металла. Разработанная для создания ступенчатого профиля, напоминающего букву «Z», эта технология позволяет высокоточно формовать детали, требующие нескольких плоскостей с контролируемым смещением. В этой статье мы рассмотрим процесс, технические особенности, преимущества и промышленное применение гибки со смещением, предлагая информацию о том, как этот метод может повысить ваши производственные стандарты.

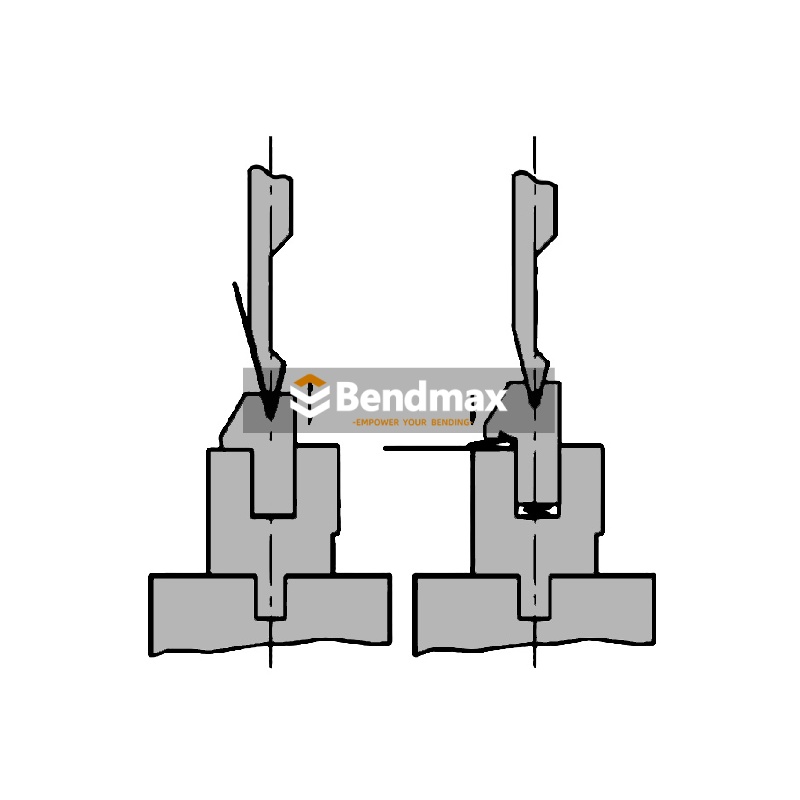

Подпружиненный инструмент для подгибки на листогибочном прессеОснащен подпружиненной матрицей для эффективного выравнивания листового металла и обработки кромок. Пружинный механизм позволяет матрице адаптироваться к различной толщине материала, обеспечивая плавный переход от гибки к выравниванию за одну установку. Идеально подходит для создания безопасных, усиленных кромок (подгибов) на панелях и корпусах, этот инструмент обеспечивает стабильные результаты, минимизирует время установки и повышает общую производительность. Он поддерживает различные типы подгибов, включая веревочные, открытые и закрытые, что делает его универсальным дополнением к любому цеху по изготовлению металлоконструкций.

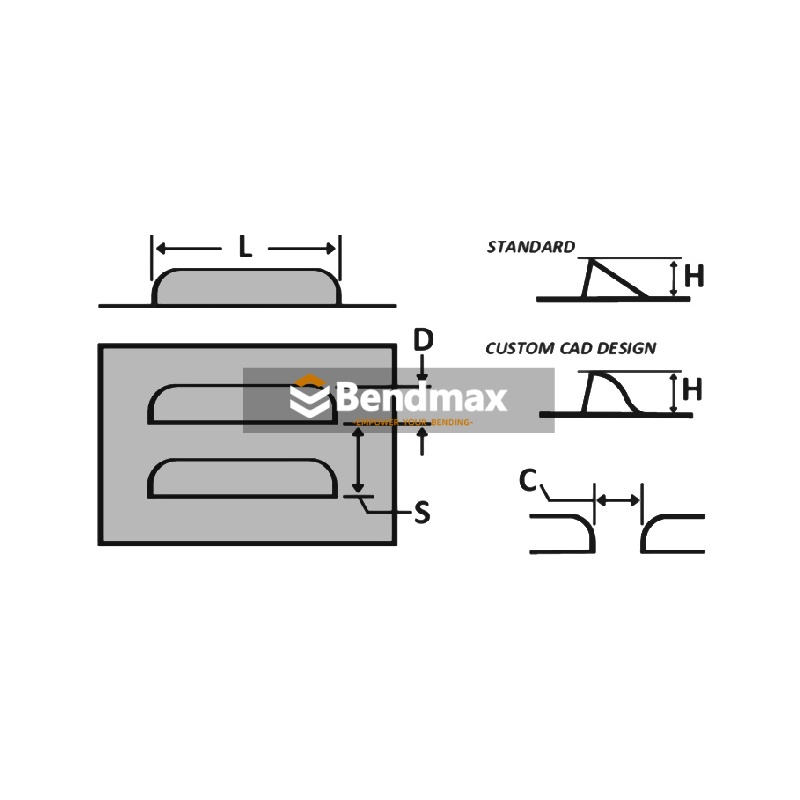

Пресс-гибочный станок, пуансон для формовки жалюзи, матрицаПредназначен для быстрого изготовления высококачественных жалюзи (вентиляционных щелей) из листового металла. Способен формировать цельную жалюзи с закрытым концом за один проход, что значительно повышает эффективность производства электрических корпусов, панелей управления системами отопления, вентиляции и кондиционирования воздуха, а также систем охлаждения. Инструмент оснащен пружинным механизмом фиксации, обеспечивающим минимальную деформацию листа и стабильные результаты при различной толщине материала (до 4,0 мм).
