Идеальное решение проблемы гибки с натягом: изготовленный на заказ пуансон Bendmax Custom Window Punch обеспечивает бесшовное формование глубоких U-образных деталей.

02.06.2026Стандартная оснастка не обеспечивает необходимого зазора: бразильский клиент столкнулся с серьезными проблемами, связанными с помехами при изгибе.

Идеальное решение проблемы помех при изгибе

Пробойник Bendmax Custom Window Punch обеспечивает бесшовное формование глубоких U-образных деталей.

Клиент использовал стандартный инструмент для листогибочного прессаИз-за больших габаритов и высоких боковых стенок заготовки обычные верхний и нижний инструменты не могли обеспечить достаточный зазор, что делало неизбежным возникновение помех.

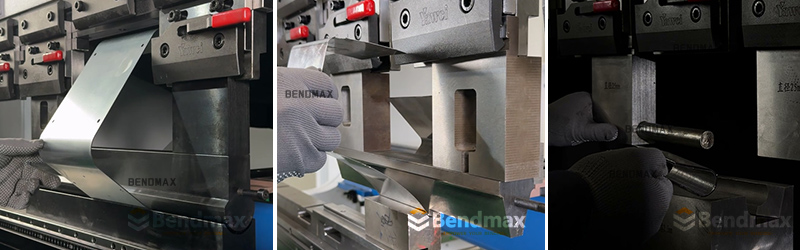

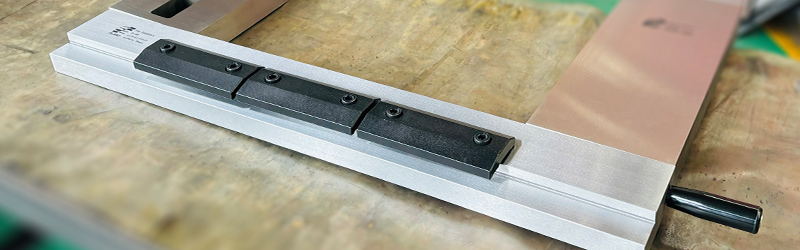

В качестве первого, быстрого решения, команда инженеров Bendmax предложила поменять местами левую и правую сегментированные секции верхнего пуансона, создав зазор в центре. Это позволило заготовке проходить через это пространство во время гибки, снизив риск столкновения пуансона с деталью.

После установки сегментированного пуансона и выполнения пробных гибок заказчик обнаружил, что из-за больших размеров детали и большой глубины гибки доступного зазора по-прежнему недостаточно. Проблему с помехами полностью устранить не удалось.

После детального анализа геометрии детали, последовательности гибки, траектории гибки и конфигурации листогибочного пресса инженеры Bendmax рекомендовали более профессиональное и надежное решение: нестандартный перфоратор для окон(пробойник для зазоров / пробойник для открытого окна).

Дырокол для окон имеет следующие особенности:большое центральное отверстиеБлагодаря возможности полной настройки размера окна, такая конструкция позволяет пропускать через пуансон заготовки больших размеров, глубокой U-образной или коробчатой ​​формы во время гибки, эффективно устраняя помехи при гибке между инструментом и деталью. В то же время, пуансон с окном сохраняет высокую совместимость с существующим листогибочным прессом заказчика и может использоваться для других операций гибки, не создающих помех.



Клиент принял нашу рекомендацию и заказал перфоратор для окон, изготовленный на заказ, с размером окна, специально разработанным для его заготовки.

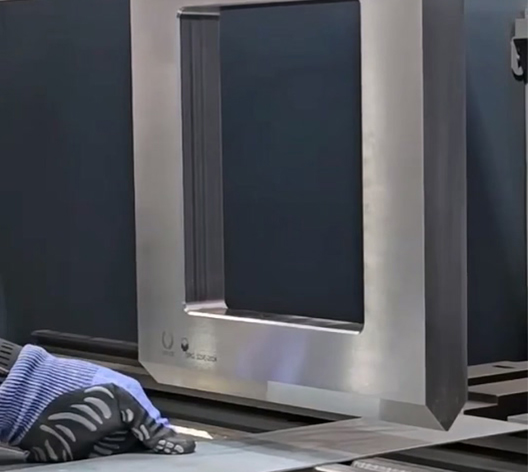

Отображение изгиба окна с помощью инструмента

•

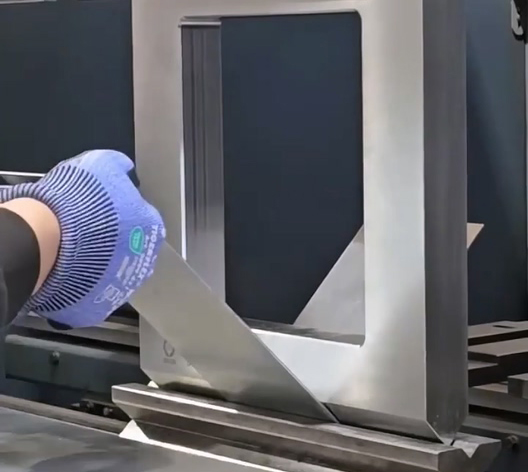

  Подготовка к изгибу
•

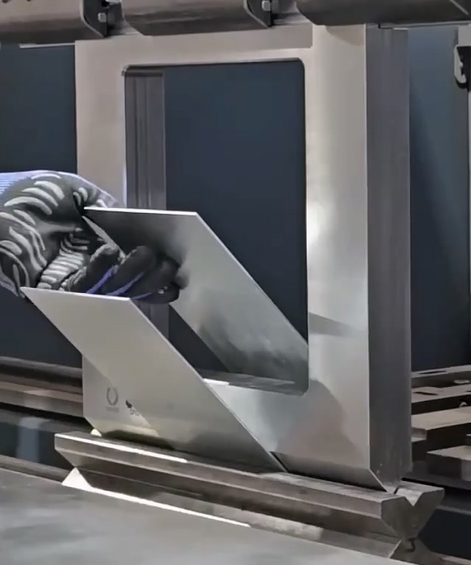

  Двойной изгиб
•

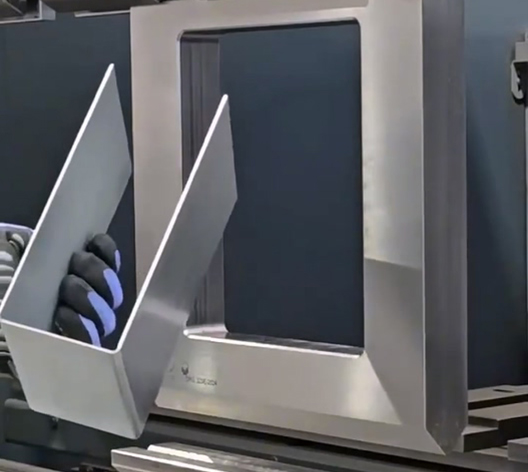

  U-образный изгиб





После доставки оконного перфоратора на завод заказчика в Бразилии, его быстро запустили в производство. Результаты оказались превосходными. По отзывам заказчика, помехи при гибке были полностью устранены, все этапы гибки выполнялись плавно, а сложные глубокие U-образные детали можно было формировать за одну установку.

Клиент высоко оценил этого профессионала. Решение для оснастки листогибочного прессаС тех пор перфоратор для окон стал ключевым инструментом для обработки крупных конструкционных компонентов в процессе их производства.

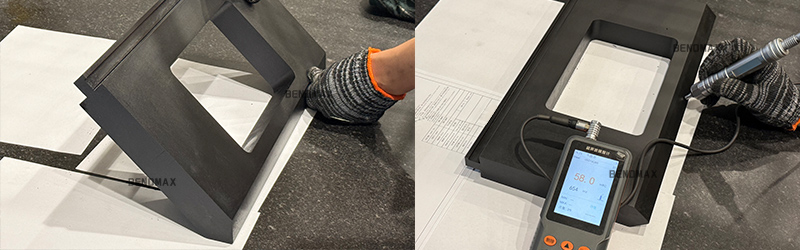

Инструмент «Окно» при проведении испытаний на твердость



• Повышенная коррозионная стойкость за счет образования защитного оксидного слоя.

• Сниженная отражательная способность поверхности, улучшающая обзорность во время работы.

• Повышенная износостойкость, продлевающая срок службы пресс-формы.



• Однородный и профессиональный внешний вид с минимальным изменением размеров



Благодаря обширному опыту работы в отрасли и широким возможностям индивидуальной настройки, компания Bendmax успешно решила проблему помех при гибке, с которой не справлялась обычная оснастка. Используя специально разработанный пуансон для окон, заказчик не только восстановил стабильность производства, но и значительно повысил эффективность гибки и возможности формовки, что еще раз продемонстрировало опыт Bendmax в решении сложных задач. Решения для оснастки листогибочных прессов для клиентов по всему миру.

Мы предлагаем широкий выбор инструментов для работы с окнами, чтобы удовлетворить ваши потребности, а по запросу возможна индивидуальная настройка.
